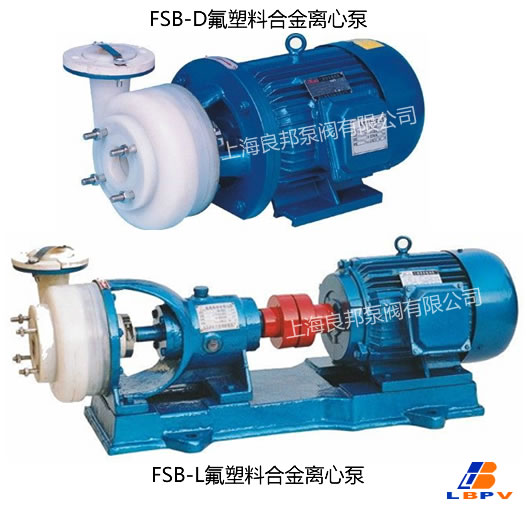

产品名称:FSB型氟塑料合金离心泵
FSB型氟塑料合金离心泵
水泵厂家
  • 产品简介
  • 结构图
  • 性能图谱

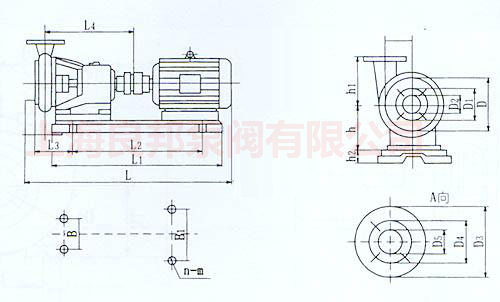

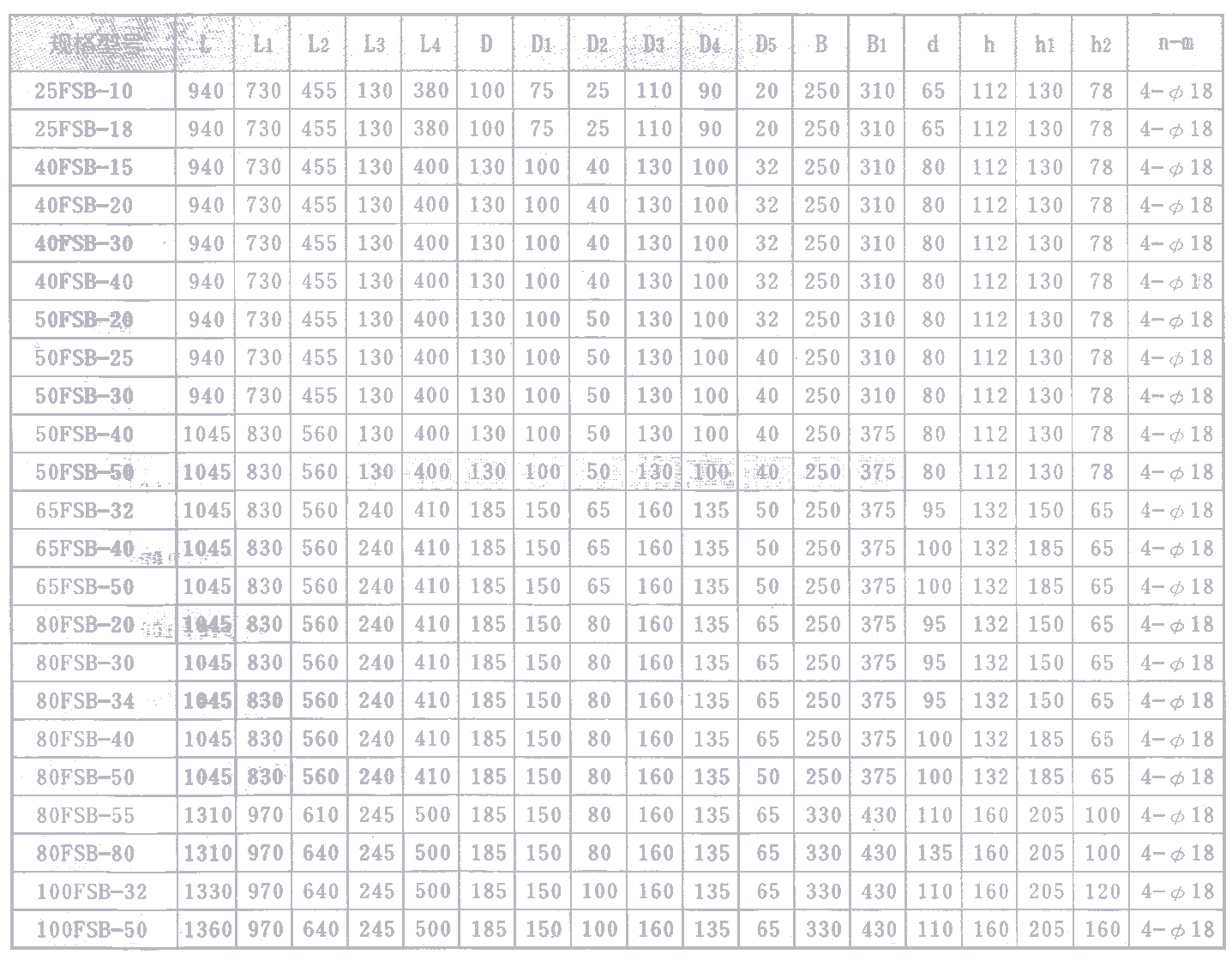

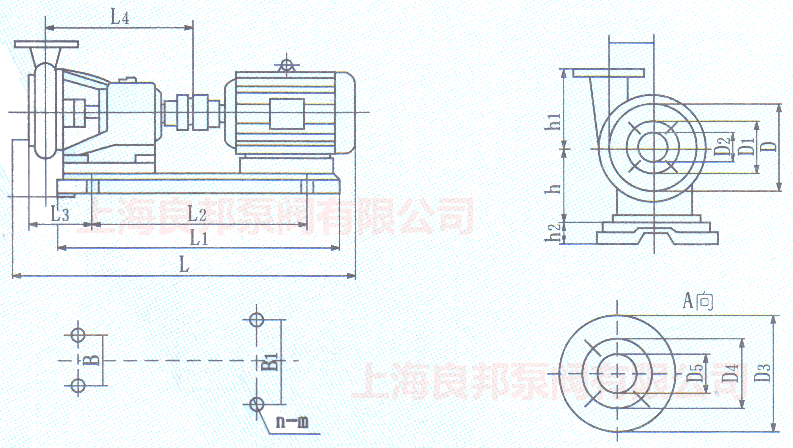

  • 安装尺寸
水泵公司
良邦泵阀
FSB型氟塑料合金离心泵
水泵
水泵公司
产品概述
上海水泵
上海水泵厂

氟塑料合金是当耐腐蚀材料,我单位选用该材料生产的FSB、FSB-D系列泵,具有特强的耐腐性,且机械强度高、不老化、无毒素分解,可输送任意浓度的酸、碱液、氧化剂及其他腐蚀性介质,因而广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业 。


产品特点
上海水泵
上海水泵厂

FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,边轴器,吊紧螺栓,螺母,底板组成。
1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。
2、合盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)模压塑料合金而成。
3、叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合成金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。
4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。


型号意义
上海水泵
上海水泵厂

水泵型号说明




性能参数
上海水泵
上海水泵厂

规格 型号

流量m3/h

扬 程 m

入 口 mm

出 口 mm

配用 功率 kw

转 速 r/min

气蚀 余量 m

效 率 %

25FSB-10L

1.5

10

25

20

1.5

2900

4.5

29

25FSB-18L

3.6

18

25

20

1.5

2900

4.5

27

40FSB-15L

5

15

40

32

1.5

2900

4.5

51

40FSB-20L

10

20

40

32

3

2900

4

47

40FSB-30L

10

30

40

32

3

2900

4

55

40FSB-40L

10

40

40

32

5.5

2900

4.5

35

40FSB-50L

10

50

40

32

7.5

2900

4.5

33

50FSB-20L

20

20

50

40

3

2900

3

55

50FSB-25L

15

25

50

40

4

2900

4

64.5

50FSB-30L

15

30

50

40

4

2900

4

70

50FSB-40L

15

40

50

40

5.5

2900

4.5

39

50FSB-50L

15

50

50

40

7.5

2900

4.5

38

65FSB-32L

29

32

65

50

5.5

2900

3.5

45

65FSB-40L

29

40

65

50

11

2900

4

53

80FSB-20L

50

20

80

65

5.5

2900

4

72

80FSB-30L

50

30

80

65

7.5

2900

4

64

80FSB-34L

50

34

80

50

11

2900

4

65

80FSB-40L

50

40

80

50

11

2900

4.5

67

80FSB-50L

50

50

80

50

15

2900

4.5

65

100FSB-15L

80

15

100

65

11

2900

4.5

72

100FSB-30L

100

30

100

80

15

2900

4

74

100FSB-40L

100

40

100

80

22

2900

4

74

100FSB-50L

100

50

100

80

30

2900

4.5

72

125FSB-12L

90

12

125

80

7.5

1450

4.5

73

125FSB-40L

150

40

125

80

37

2900

4

78

规格 型号

流量m3/h

扬 程 m

入 口 mm

出 口 mm

配用 功率 kw

转 速 r/min

气蚀 余量 m

效 率 %

25FS-16

3.6

16

25

25

1.5

2900

4

41

40FS-16

7.2

15.7

40

25

1.5

2900

4

50

50FS-25

14.4

25

50

40

3

2900

4

52

50FS-40

14.4

40

50

40

5.5

2900

4

46

65FS-25

28.8

25

65

50

5.5

2900

4.5

63

65FS-25A

26.2

21.5

65

50

5.5

2900

4.5

61

65FS-40

28.8

39.5

65

50

11

2900

4

64

65FS-40A

26.2

32

65

50

7.5

2900

4

58

80FS-38

54

38

80

65

15

2900

4

68

80FS-38A

49.1

30.5

80

65

11

2900

4

66

100FS-37

100.8

36.5

100

80

18.5

2900

4.5

78

100FS38A

92.8

25.8

100

80

15

2900

4.5

73

100FS-57

100.8

57

100

80

30

2900

4

69.4





化工泵结构图
FSB型氯塑料合金泵由泵体.叶轮.后盖.密封件.支架.泵轴.轴承.连轴器.吊^镙栓.镙母.底扳组成。
1、泵体:左右两边连接部分内埋钢质法兰囫各一只楱压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢板(1Cr18Ni9Ti)模压塑料合金而成。
3、叶轮:采用接轴连接方法.金?轴力优质钢糟加工后外包塑料合金模压而成.使叶轮与金?接轴牢固地结为一体.保证轴根与叶轮后部承受随旋转时的扭矩力.这样介质浸湿部分为塑料合金。
4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技木.由碳化硅、高纯度氯化铝陶瓷.?充四氟.石墨等材料制成.

序号

名称

序号

名称

1

泵体

8

油盖

2

叶轮

9

油镜

3

后盖

10

轴承

4

压盖

11

轴承压盖

5

密封件

12

联轴器

6

支架

13

吊紧螺栓

7

泵轴

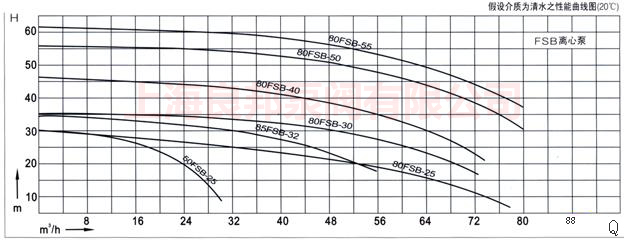

FSB系列氟塑料合金离心泵性能曲线

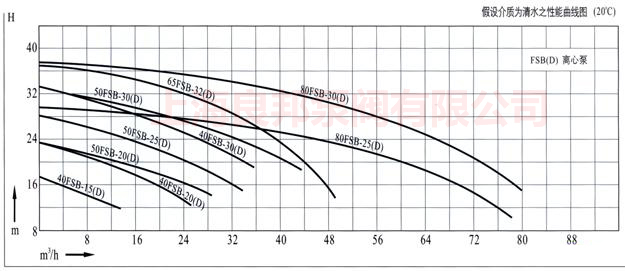

FSB-D系列氟塑料合金离心泵性能曲线
