产品名称:LQRY型导热油泵
LQRY型导热油泵
水泵厂家
  • 产品简介
  • 结构图

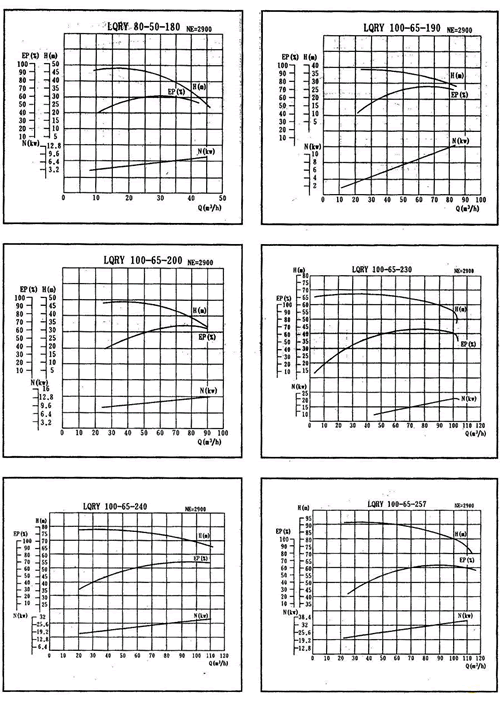

  • 性能曲线图

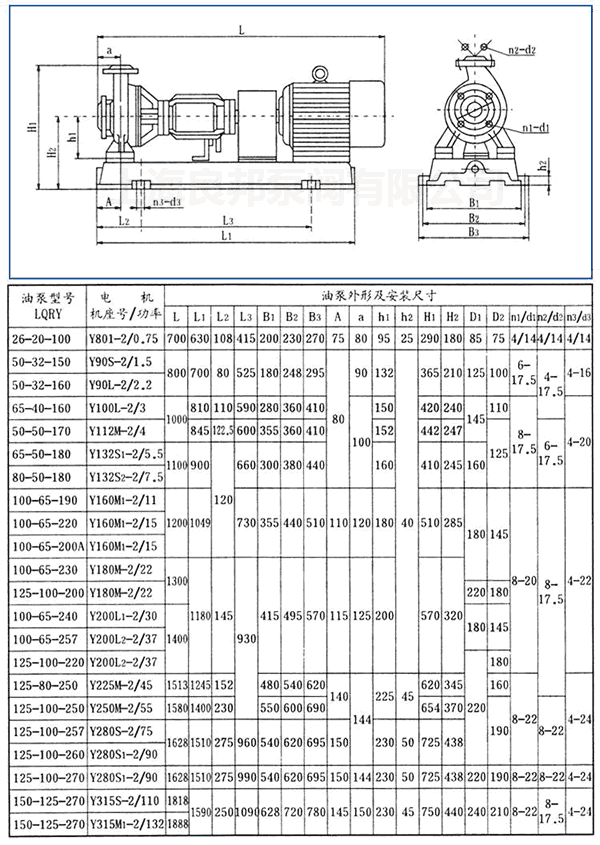

  • 安装尺寸
  • 注意事项
水泵公司
良邦泵阀
LQRY型导热油泵
水泵
水泵公司
产品概述
上海水泵
上海水泵

LQRY热油泵在我国载热体加热系统中得到了广泛的使用,已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域,主要用于输送不含固体颗粒的弱腐蚀性高温液体,使用温度≤350℃,是一种理想的热油循环泵。


产品特点
上海水泵
上海水泵厂

LQRY系列热油泵,基本结构形式为单级单吸悬臂式脚支撑结构,泵的进口为轴向吸入,出口为中心垂直向上,和电机同装于底座上。
LQRY系列热油泵的支撑采用了双端球轴承支撑的结构形式,前端采用润滑油润滑,后端采用润滑脂润滑,中间有一导油管,用以随时观察密封情况和回收导热油。
采用自热散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用、性能好,使用可靠。
LQRY系列热油泵,(1)采用填料密封和机械密封相结合的形式,填料密封用耐高温的填料,具有良好的热态适应性,而机械密封则采用机械强度高,耐腐蚀性好的硬质合金材料,保证了高温情况下的密封性能。
(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封使密封性能产生了飞跃,比橡胶类密封可靠性提高25倍耐腐蚀性能极强。


型号意义
上海水泵
上海水泵厂

例如:LQRY100-65-200
LQRY-本单位热油泵代号(无水冷却热油泵)
100-吸入口直径(mm)
65-排出口直径(mm)
200-叶轮名义直径(mm)


性能参数
上海水泵
上海水泵厂
型号
LQRY
流量
m3/h
扬程
m
转速
r/min
功率KW
效率
n%
气蚀余量
NPSH
m
轴功率
配用功率
LQRY26-20-100
4.5
15
2825
0.45
0.75
40
0.8
LQRY50-32-150
8
22
2840
1.0
1.5
42
1.6
LQRY50-32-160
10
25
2840
1.5
2.2
42
1.8
LQRY65-40-160
12.5
25
2880
2.5
3
45
2.2
LQRY50-50-170
12.5
32
2890
3.2
4
45
2.5
LQRY65-50-180
32
32
2900
4.5
5.5
52
2.7
LQRY65-50-170
40
25
2900
4.5
5.5
52
2.7
LQRY80-50-180
40
40
2900
6.7
7.5
63
3.1
LQRY80-50-170
60
20
2900
6.7
7.5
63
3.1
LQRY100-65-190
60
38
2930
9.2
11
68
3.9
LQRY100-65-200
80
40
2930
12.5
15
70
3.5
LQRY100-65-220
58
50
2930
12.5
15
68
3.5
LQRY100-65-230
100
55
2940
19.5
22
70
3.6
LQRY125-100-190
155
30
2940
20
22
72
3.6
LQRY100-65-240
100
70
2950
25.5
30
69.8
4.1
LQRY100-65-257
100
80
2950
32.5
37
67
3.6
LQRY125-100-220
160
45
2950
25.5
37
75.2
3.6
LQRY125-80-250
160
60
2970
35.5
45
74.2
5
LQRY125-100-250
200
60
2970
42.8
55
76.8
6
LQRY125-100-257
260
70
2970
64.3
75
77.1
6.8
LQRY125-100-260
300
70
2970
75.3
90
78.2
8
LQRY125-100-270
220
85
2970
68
90
76
6
LQRY150-125-260
340
76
2970
89.5
110
78.6
8.5
LQRY150-125-270
400
78
2970
106
132
80.6
9.8

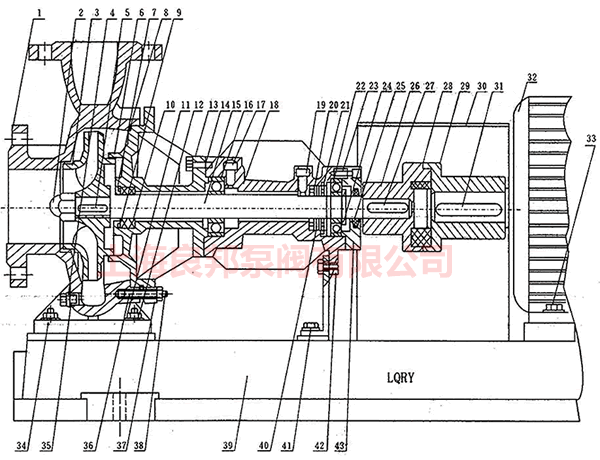

1

泵 体

2

盖形螺母

3

叶 轮

4

螺塞

5

平 键

6

泵 盖

7

孔用弹性档圈

8

铝垫片

9

压 圈

10

垫 料

11

螺 母

12

垫 片

13

垫 片

14

螺 栓

15

泵 轴

16

球轴承

17

内六角螺栓

18

轴承座

19

内六角螺栓

20

橡胶密封

21

孔用弹性档圈

22

球轴承

23

内六角螺栓

24

轴用弹性档圉

25

羊毛毡

26

泵联轴'器

27

平 键

28

弹性块

29

电机联轴器

30

罩 壳

31

平 键

32

电 机

33

螺 栓

34

双头螺栓

35

铝垫?

36

双头螺栓

37

垫 片

38

螺 母

39

底 座

40

垫 ?

41

螺 栓

42

螺 栓

43

轴承盖









上海良邦LQRY型导热油泵的使用和维护
 首先泵与管道安装好后,不论是采用水压、气压,泵的进出口阀门一定要关闭,方可进行试压,以防损坏密封件,造成漏油。
1. 开机准备
1) 清理现场,拧开轴承座螺丝,加入导热油作润滑油
2) 检查电机转向是否与泵旋转方向一致。
3) 用手搬动联轴器泵应转动灵活。
4) 开车前应使用所输送的导热油将泵灌满,以驱除泵中.空气,此时吐出口的管道上闸阀应关闭。
5) 所输送的导热油在开车前要均匀加热,预热是利用被输送的导热油不断通过泵体进行的。
预热标准:泵壳温度不得低于入口油温40'(:,预热速度为50X7时,在开车预热时应将泵支脚上的?螺母松开0.3-0.5毫米,预热完毕应拧紧。
6) 开车前应检查基础及螺检有无松动,密封是否正常。
2. 开机
(1)全面检查各项准备工作是否已经完善。
(2)打开各种仪表的开关。
(3)接通电源,当泵达到正常转速,且仪表显示出相当压力后,逐渐打开输出管路上的闸阀,并调节到需要工况。在输出管路上的闸阀关闭的情况下.泵连续工作不能超过3分钟。
(4)泵初始运行期间,把生产流程中的设备????加热到100 - 130 0,并且保持在该温度下继续运行,脱水脱气到导热油中的水份完全蒸发,才把设备加.热.到操作温度。
(5)在初次运行3-4小时,把设备加热到操作温度之后关掉油泵,检查泵轴和电机轴联轴器的同轴度,泵轴和电机轴偏差应控制在允许范围内,泵轴用手转动应轻便灵活和无振动—旋转,如达不到上述要求.应重新进行调整。
(6)开机过程中.要时时注意电动机的劝率读数及振动情况,振动值不超过0.6毫米.如有异常应停车检查
3.维护
1) 泵轴在前端设置有填料箱、密封性能较为可靠,同时在轴承座中设置有机械密封装置, 因此大量的泄漏不可能出现,而小量的泄漏可以通过泄潺管口排出接收。在开始运行初期有少量泄漏是正常的,在经过一定时间密封面跑合后泄漏将会减少或停止。
2) 输送介质传到泵盖和轴承上的热量,由泵盖和轴^座的表面散热,使轴承座的温度适应于轴密封性能的温度。因此选择泵的安装位置时,要使泵盖和轴承座的热量便于扩散,不出现任何蓄热现象。
3) 轴承座中设置有两个球轴承、靠泵叶轮侧的一个球承用所输送的导热油润滑,靠联轴器侧的一个球轴承则用高温润滑脂润滑:
 每个球轴承在运行3000小时之后,必须拆下用柒油清洗干净后,检查接触面是否损坏.如有;损坏,必须换新的轴承。
 靠叶轮?的球轴承安装时,有防尘盖的一侧要朝向叶轮安装,开机前注入导热油润滑。
 靠联轴器?的球轴承,用复合钙基高温润滑脂(ZFG-4).该轴承重新安装时,有防尘盖的一侧同样要朝向叶轮侧安装,安装时充填润滑脂(约1/2球轴承与壳体的空间)。
在轴承运行48小时后,要用润滑脂枪向轴承盖上的压注油杯注入补充润滑脂。
4) 不许用输入管上的闸阀调节流量,避免产生气蚀。
5) 泵不宜低于3051;设计流量下连续运转,如果必须在该条件下运转,?应在出口装旁通管,且使流量达到上述最小值以上。
6) 经常检查地脚螺栓的松^情况,泵壳温度与入口温度是否一致,出口压力表的波动情况和泵的振动动情况。
7) 注意泵运行有无杂音,如发现异常状态时,应及时处理。
4.停机 :
1) 切断电源。
将泵内液体放空,清洗且应定期把叶轮旋转180°以防止轴变形,直到泵体完全冷却为止。
