产品名称：XWJ新型无阻塞纸浆泵

产品简介

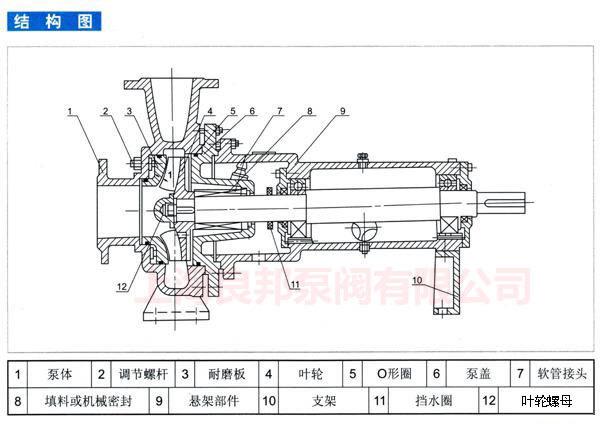

结构图

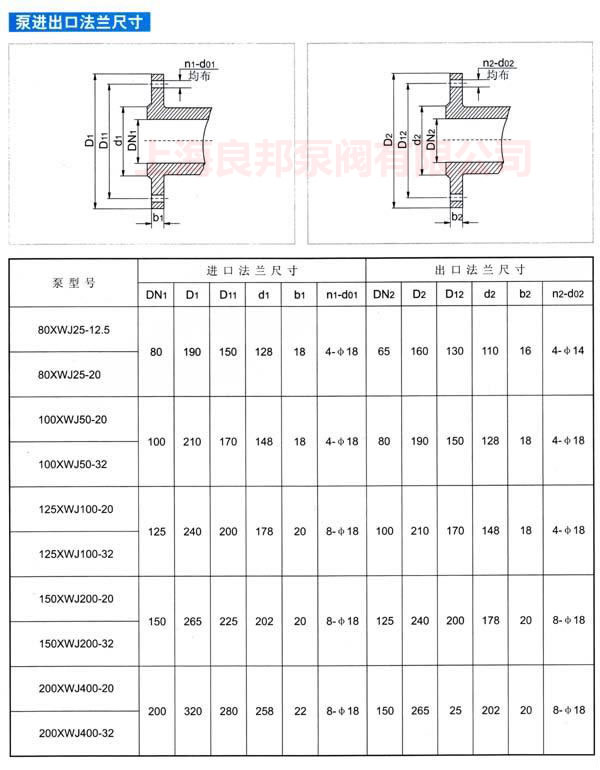

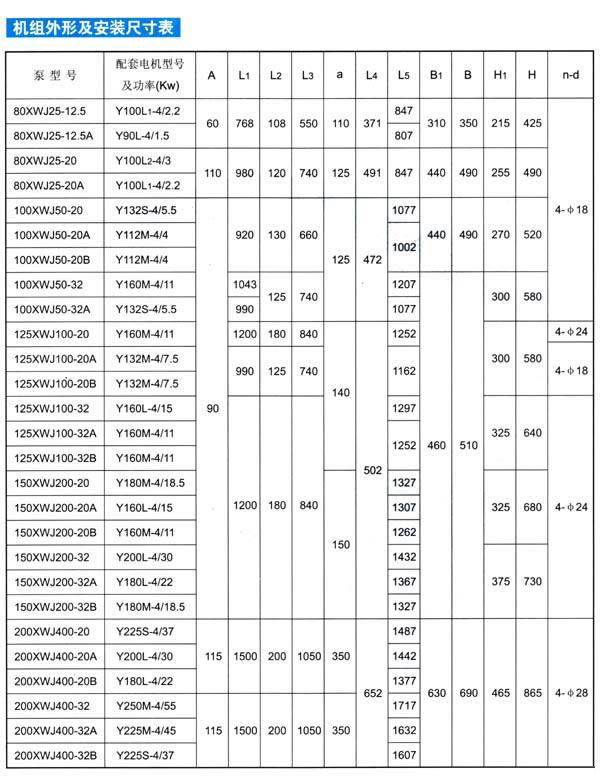

安装尺寸

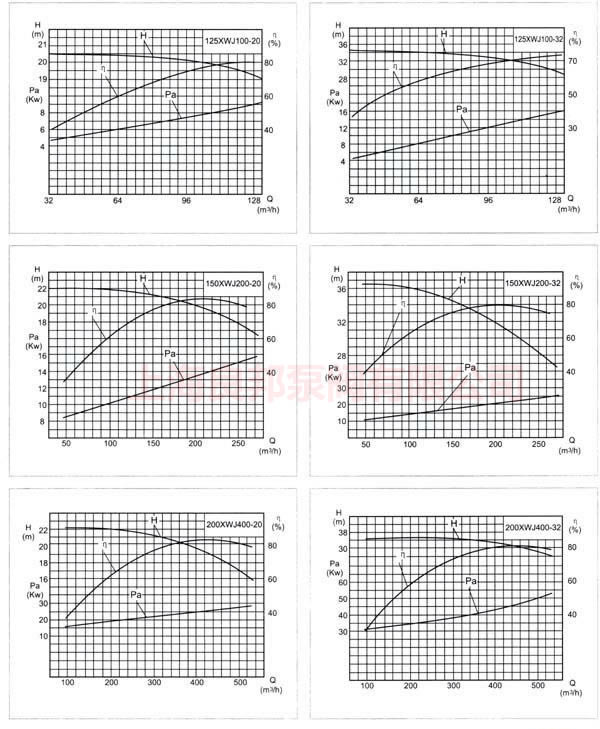

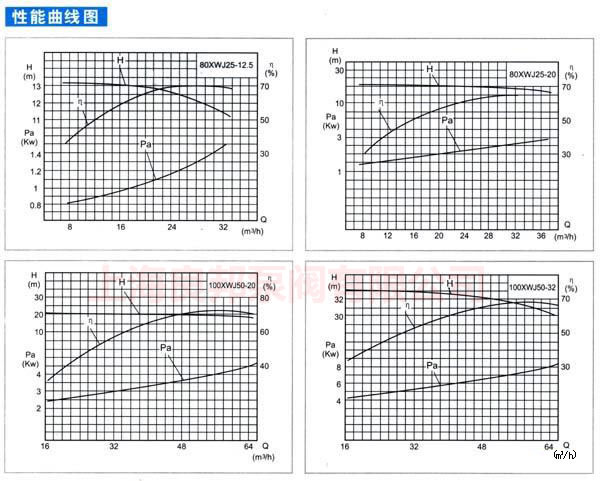

性能曲线图

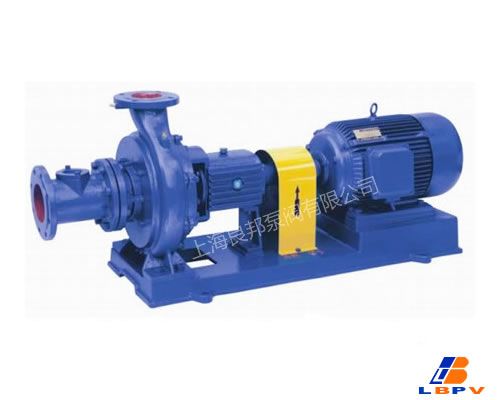

XWJ新型无阻塞纸浆泵

产品概述

XWJ型无堵塞泵是一种新型、节能型纸浆泵，经实际使用，具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面；采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等，因此XWJ型纸浆泵是您理想的“好帮手”，同时您的成功也是我们始终的追求。

产品用途

XWJ型纸浆泵可广泛适用于轻工、造纸行业中温度低于110℃，浓度低于6%浆料的输送，同时也可用于工业和城市给水、排水等场合。

型号意义

如：150XWJ200-20A
150-泵的进口直径(mm)
XWJ-新型无堵塞纸浆泵
200-泵的流量(m3/h)
A-叶轮切割档次

性能参数

XWJ型纸浆泵性能参数
泵型号		流量 (m3/h)	扬程 (m)	转速 (r/min)	配套电机型号及功率(Kw)
80XWJ25-12.5		25	12.5	1450	Y100L1-4/2.2
80XWJ25-12.5	A	20	10	1450	Y90L-4/1.5
80XWJ25-20		25	20	1450	Y100L2-4/3
80XWJ25-20	A	20	16	1450	Y100L1-4/2.2
100XWJ50-20		50	20	1450	Y132S-4/5.5
	A	45	18		Y112M-4/4
	B	40	16		Y112M-4/4
100XWJ50-32		50	32	1450	Y160M-4/11
100XWJ50-32	A	40	26	1450	Y132S-4/5.5
125XWJ100-20		100	20	1450	Y160M-4/11
	A	90	18		Y132M-4/7.5
	B	80	16		Y132M-4/7.5
125XWJ100-32		100	32	1450	Y160L-4/15
	A	90	28		Y160M-4/11
	B	80	26		Y160M-4/11
150XWJ200-20		200	20	1450	Y180M-4/18.5
	A	180	18		Y160L-4/15
	B	160	16		Y160M-4/11
150XWJ200-32		200	32	1450	Y200L-4/30
	A	187	28		Y180L-4/22
	B	170	24		Y180M-4/18.5
200XWJ400-20		400	20	1450	Y225S-4/37
	A	380	18		Y200L-4/30
	B	340	15		Y180L-4/22
200XWJ400-32		400	32	1450	Y250M-4/55
	A	375	28		Y225M-4/45
	B	340	24		Y225S-4/37

结构简介
1. XWJ型纸浆泵为单级单吸悬臂式结构,主要山泵体、叶轮、泵盖、耐磨板及悬架部件组成；
2. 从电机端看，电机为顺时针方向旋转，且泵为轴向吸入，径向（中间）排出：
3. 泵为后开门结构，维修时可不必拆卸进出管路：
4. 泵轴由两个高精度滚动轴承支承，采用稀油润滑（20#机油）：
5. 轴封?用机械密封或填料两种型式：
6. 耐?板与叶轮前侧间隙可通过调节嫘杆进行调节，以保持叶轮连续运行的高效性：
7. 泵和电机由柱销联轴器直联传动。
