水泵产品目录 您的当前位置：首页>>产品中心>>IS型单级单吸卧式离心泵

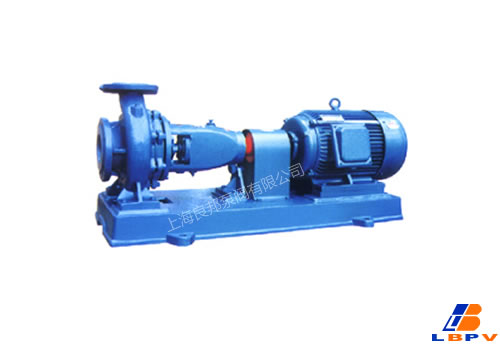

产品名称：IS型单级单吸卧式离心泵
IS型单级单吸卧式离心泵
水泵厂家
  • 产品简介
  • 结构图

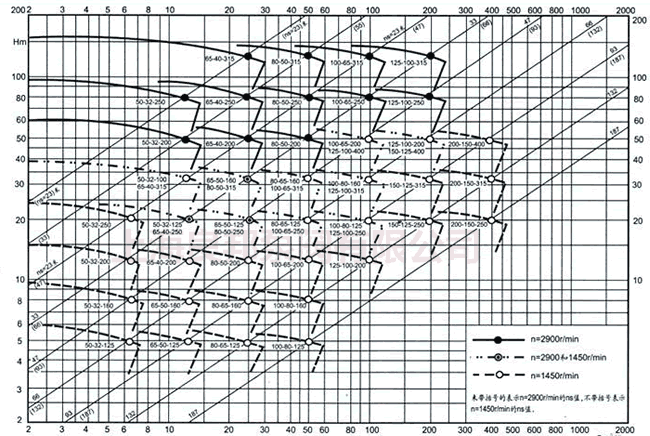

  • 性能曲线图

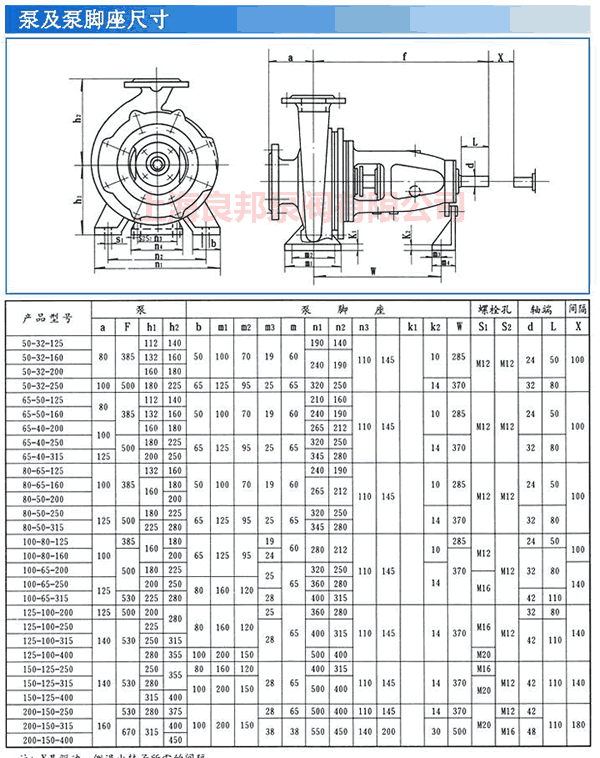

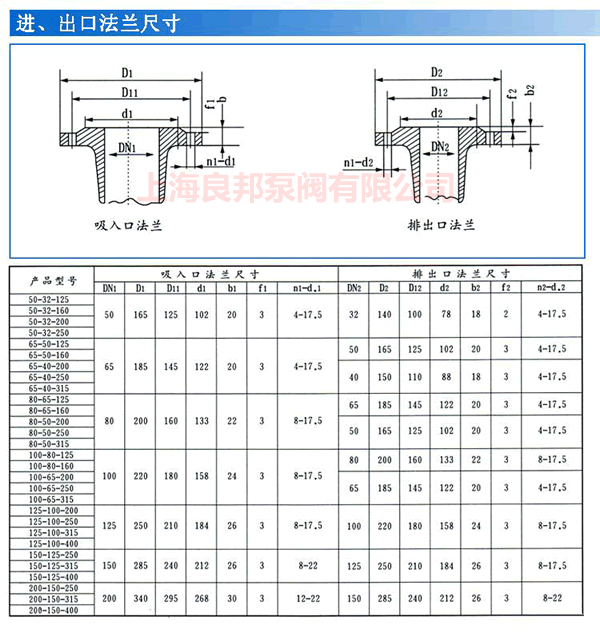

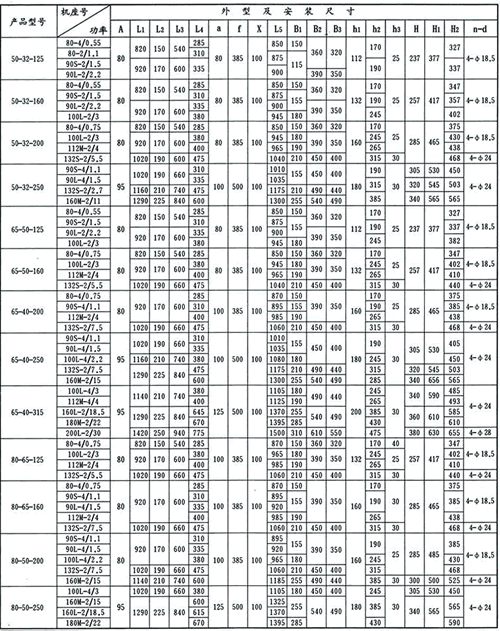

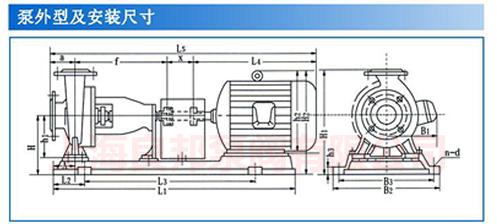

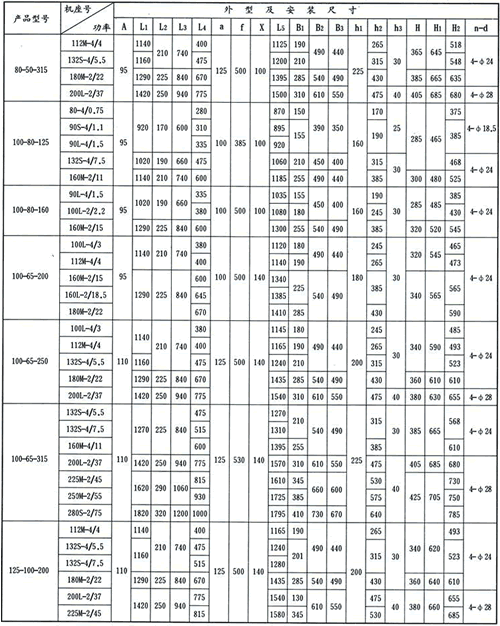

  • 安装尺寸
 水泵公司
良邦泵阀
IS型单级单吸卧式离心泵
水泵
 水泵公司
产品概述
 上海水泵
上海水泵厂

IS型单级单吸（轴向吸入）离心泵，是全国联合设计的节能泵，它是BA型、B型及其他单级清水离心泵。全系列水力性能布局合理，用户选择范围宽，检修方便。本型泵适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。


产品特点
 上海水泵
上海水泵厂

1、IS型系根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS型的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。
3、泵的壳体（即泵体和泵盖）构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
6、为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。
7、泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。


型号意义
 上海水泵
上海水泵厂

例如：IS80-65-160A
IS-单级单吸清水离心泵
80-吸入口直径（mm）
65-排出口直径（mm）
160-叶轮名义直径（mm）
A-叶轮切割标记



型号
转速
(r/min)
流量
(m3/h)
扬程
(m)
效率
(%)
电机功率
(kw)
汽蚀余量
(m)
IS50-32-125
2900
12.5
20
51
2.2
2
1450
6.3
5
45
0.55
2
IS50-32-125A
2900
11.3
16.4
50
1.5
2
1450
5.7
4.1
43
0.55
2
IS50-32-160
2900
12.5
32
46
3
2
1450
6.3
8
40
0.55
2
IS50-32-160A
2900
11.3
26.4
44
3
2
1450
5.7
6.6
37.1
0.55
2
IS50-32-200
2900
12.5
50
39
5.5
2
1450
6.3
12.5
33
1.1
2
IS50-32-200A
2900
11.3
41
38
4
2
1450
5.7
10.3
31
0.75
2
IS50-32-250
2900
12.5
80
33
11
2
1450
6.3
20
27
2.2
2
IS50-32-250A
2900
11.7
70
32
11
2
1450
5.9
17.5
25
1.5
2
IS65-50-125
2900
25
20
62
3
2
1450
12.5
5
55
0.55
2
IS65-50-125A
2900
22.7
16.5
61
2.2
2
1450
11.3
4.1
54
0.55
2
IS65-50-160
2900
25
32
57
5.5
2
1450
12.5
8
51
0.75
2
IS65-50-160A
2900
22.7
26.5
56
4
2
1450
11.3
6.6
49.6
0.55
2
IS65-40-200
2900
25
50
52
11
2
1450
12.5
12.5
46
1.5
2
IS50-32-250A
2900
11.7
70
32
11
2
1450
5.9
17.5
25
1.5
2
IS65-50-125
2900
25
20
62
3
2
1450
12.5
5
55
0.55
2
IS65-50-125A
2900
22.7
16.5
61
2.2
2
1450
11.3
4.1
54
0.55
2
IS65-50-160
2900
25
32
57
5.5
2
1450
12.5
8
51
0.75
2
IS65-50-160A
2900
22.7
26.5
56
4
2
1450
11.3
6.6
49.6
0.55
2
IS65-40-200
2900
25
50
52
11
2
1450
12.5
12.5
46
1.5
2
IS65-40-200A
2900
22.7
41
50
7.5
2
1450
11.3
10.3
44
1.1
2
IS65-40-250
2900
25
80
46
15
2
1450
12.5
20
39
3
2
IS65-40-250A
2900
23.4
74.8
45
15
2
1450
11.7
17.5
37.9
2.2
2
IS65-40-315
2900
25
125
39
30
2
1450
12.5
32
33
5.5
2
IS65-40-315A
2900
23.4
109.5
38
30
2
1450
11.7
28
33
4
2
IS80-65-125
2900
50
2, 0
69
5.5
3
1450
25
5
64
0.75
2.5
IS80-65-125A
2900
45.3
16.5
67
4
3
1450
22.7
4.1
62
0.55
2.5
IS80-65-160
2900
50
32
67
11
2.3
1450
25
8
62
1.5
2.3
IS80-65-160A
2900
45.3
26.4
65
7.5
2.3
1450
22.7
6.6
60
1.1
2.3
IS80-50-200
2900
50
50
63
15
2.5
1450
25
12.5
57
2.2
2
IS80-50-200A
2900
45.3
41
61
11
2.5
1450
22.7
10.3
56.1
2.2
2
IS80-50-250
2900
50
80
53
30
2.5
1450
25
20
50
5.5
2
IS80-50-250A
2900
45.3
65.7
52
22
2.5
1450
22.7
16.4
49
3
2
IS80-50-315
2900
50
125
50
45
2.5
1450
25
32
48
7.5
2.5
IS80-50-315A
2900
45.3
102.6
48
37
2.5
1450
22.7
25.7
46
5.5
2.5
IS100-80-125
2900
100
20
73
11
4.2
1450
50
5
69
1.5
3.4
IS100-80-125A
2900
91.8
16.8
71
7.5
4.2
1450
45.9
4.2
67
1.1
3.4
IS100-80-160
2900
100
32
73
15
4.3
1450
50
8
68
2.2
3.4
IS100-80-160A
2900
91
26.5
71
15
4.3
1450
45.5
6.6
67
1.5
3.4
IS100-65-200
2900
100
50
72
22
3.9
1450
50
12.5
68
3
2.5
IS100-65-200A
2900
91
41.5
70
18.5
3.9
1450
45.5
10.3
66
3
2.5
IS100-65-250
2900
100
80
68
37
3.6
1450
50
20
63
5.5
2.5
IS100-65-250A
2900
93.5
70
65
37
3.6
1450
45.5
17.4
61
5.5
2.5
IS100-65-315
2900
100
125
62
75
3.2
1450
50
32
58
11
2
IS100-65-315A
2900
93.5
109
61
75
3.2
1450
46.5
28
56
11
2
IS125-100-200
2900
200
50
77
45
5
1450
100
12.5
73
7.5
2.9
IS125-100-200A
2900
182
41.4
75
37
5
1450
91
10.3
71
5.5
2.9
IS125-100-250
2900
200
80
75
75
4.5
1450
100
20
72
11
2.3
IS125-100-250A
2900
186.5
69.5
73
75
4.5
1450
93
17.4
70
11
2.3
IS125-100-315
2900
200
125
72
110
4.5
1450
100
32
65
22
2.5
IS125-100-315A
2900
186.5
108.7
71
90
4.5
1450
93
27.2
64
15
2.5
IS125-10-400
1450
100
50
55
30
2.5
IS150-125-250
1450
200
20
77
18.5
2.8
IH150-125-250A
1450
182
16.5
75
15
2.8
IS150-125-315
1450
200
32
75
30
2.8
IS150-125-315A
1450
182
25.5
73
22
2.8
IS150-125-315B
1450
165
22
72
18.5
2.8
IS150-125-400
1450
200
50
70
55
2.5
IS150-125-400A
1450
182
41
68
37
2.5
IS150-125-400B
1450
165
34
67
30
2.5
IS200-150-250
1450
400
20
79
37
2.8
IS200-150-250A
1450
363
16.5
79
30
2.8
IS200-150-315
1450
400
32
79
55
3.5
IS200-150-315A
1450
363
25.5
77
45
3.5
IS200-150-400
1450
400
50
78
90
3.5
IS200-150-400A
1450
363
41
76
75
3.5

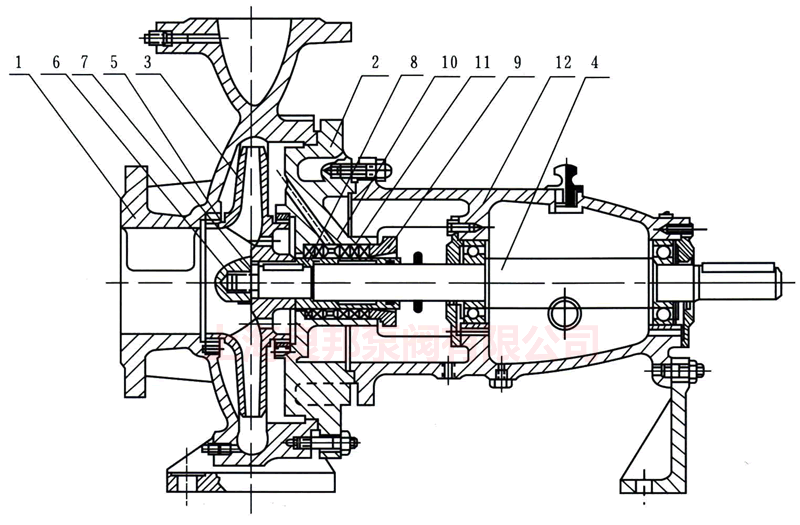

结构图
   IS、IR型离心泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。
   IS、IR型泵的泵体和录盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。
   泵的壳体（即泵体和泵盖）?成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。
   为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
   泵的轴向密封环是由填料压盖（9），填料环（10），和填料（11)等组成，以防止进气或大量漏水。泵的叶轮如有平衡，?装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，?很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。离心泵的叶轮如没有平衡孔， 由于叶轮背面液体压力大于大气压，因而不存在漏汽问?，故可不装填料环。
  为避免轴?损，在轴通过填料腔的部位装?轴套保护，轴套与轴之间装有0形密封困，以防止沿着配合表面进气或漏水。
  泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转。

1 泵体 2 泵盖 3 叶轮 4 轴 5 密封环 6 叶轮螺母 7 止动垫圈 8 轴套 9 填料压盖 10 填料环 11 填料 12 悬架轴承部件
