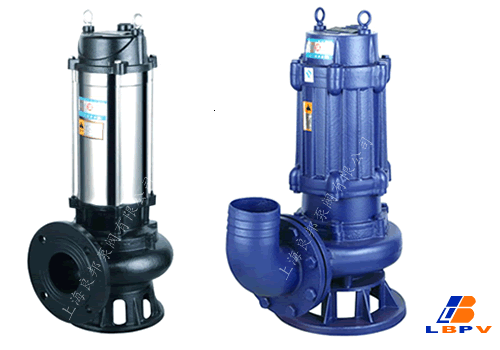

JYWQ型自动搅匀排污泵
产品概述

JYWQ系列自动搅匀排污泵是在普通型排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤,节约了运行成本,是具有实用性的环保产品。

产品用途

1、工厂、商业严重污染废水的排放。
2、城市污水处理厂、医院、宾馆的排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水设置。
5、市政工程、建筑工地。
6、勘探、矿山、发电厂配套附机。
7、农村沼气池、农田灌溉、河塘清淤。

工作条件

1、介质温度不超过60℃,介质重度为1-1.3kg/dm3,PH值在4-10范围内。
2、1Cr18Ni9Ti不锈钢材质可适用各种腐蚀性介质。
注:用户如有特殊的介质、温度等要求,请在订货时注明输送介质的详细情况,以便本公司提供更为可靠之产品。

型号意义

例:80JYWQ50-10-1600-3
80-排出口径(mm)
JYWQ-自动搅匀排污泵
50-流量(m3/h)
10-扬程(m)
1600-搅匀范围(mm)
3-电机功率(KW)
注:JYWQ为普通型自动搅匀排污泵
JPWQ为带不锈钢外套内循环冷却系统的自动搅匀排污泵

性能参数

序号
型   号
排出口径(mm)
流 量(m3/h)
扬 程
(m)
搅拌直径
(mm)
转 速 (r/min)
功率(KW)
效率 (%)
自动耦合器
1 50-12-15-1500-1.5
50
12
15
1200
2900
1.5
48
GAK-50
2 50-20-7-1200-1.1
50
20
7
1200
2900
1.1
62
GAK-50
3 50-10-10-1200-1.1
50
10
10
1200
2900
1.1
56
GAK-50
4 50-15-15-1200-2.2
50
15
15
1200
2900
2.2
51
GAK-50
5 50-25-10-1200-2.2
50
25
10
1200
2900
2.2
65
GAK-50
6 50-15-20-1200-2.2
50
15
20
1200
2900
2.2
56
GAK-50
7 50-20-15-1500-2.2
50
20
15
1200
2900
2.2
56
GAK-50
8 50-42-9-1200-3
50
42
9
1200
2900
3
56
GAK-50
9 50-17-25-1200-3
50
17
25
1200
2900
3
56
GAK-50
10 50-25-22-1200-4
50
25
22
1200
2900
4
62
GAK-50
11 50-40-15-1400-4
50
40
15
1400
2900
4
70
GAK-50
12 50-25-32-1600-5.5
50
25
32
1600
2900
5.5
52
GAK-50
13 50-40-30-1600-7.5
50
40
30
1600
2900
7.5
68
GAK-50
14 65-25-28-1400-4
65
25
15
1400
2900
3
65
GAK-65
15 65-37-13-1400-3
65
37
13
1400
2900
3
62
GAK-65
16 65-25-28-1400-4
65
25
28
1400
2900
4
60
GAK-65
17 80-40-7-1600-2.2
80
10
7
1600
2900
2.2
54
GAK-80
18 80-29-8-1600-2.2
80
29
8
1600
2900
2.2
54
GAK-80
19 80-43-13-1600-4
80
43
13
1600
2900
4
63
GAK-80
20 80-50-10-1600-3
80
50
10
1600
1450
3
76
GAK-80
21 80-40-15-1600-4
80
40
15
1600
2900
4
70
GAK-80
22 80-60-13-1600-4
80
60
13
1600
2900
4
70
GAK-80
23 80-35-25-1600-5.5
80
35
25
1600
2900
5.5
64
GAK-80
24 80-50-25-1600-7.5
80
50
25
1600
2900
7.5
70
GAK-80
25 80-50-30-1600-7.5
80
50
30
1600
2900
7.5
70
GAK-80
26 100-80-9-2000-4
100
80
9
2000
1450
4
62
GAK-100
27 100-110-10-2000-5.5
100
110
10
2000
1450
5.5
71
GAK-100
28 100-70-15-2000-5.5
100
70
15
2000
1450
5.5
71
GAK-100
29 100-100-15-2000-7.5
100
100
15
2000
1450
7.5
73
GAK-100
30 100-80-20-2000-7.5
100
80
20
2000
2900
7.5
71
GAK-100
31 100-50-35-2000-11
100
20
35
2000
2900
11
68
GAK-100
32 100-70-22-2000-7.5
100
70
22
2000
2900
7.5
70
GAK-100
33 100-100-22-2000-15
100
100
22
2000
1450
15
61
GAK-100
34 100-80-30-2000-15
100
80
30
2000
1450
15
67
GAK-100
35 150-150-10-2000-7.5
150
150
10
2000
1450
7.5
75
GAK-150
36 150-210-7-2500-7.5
150
210
7
2500
1450
7.5
78
GAK-150
37 150-250-6-2500-7.5
150
250
6
2500
1450
7.5
79
GAK-150
38 150-150-15-2500-11
150
150
15
2500
1450
11
79
GAK-150
39 150-200-10-2500-15
150
200
10
2500
1450
15
73
GAK-150
40 150-65-40-3200-18.5
150
65
40
3200
1450
18.5
58
GAK-150
41 150-180-22-2600-18.5
150
180
22
2600
1450
18.5
75
GAK-150
42 150-150-26-2600-18.5
150
150
26
2600
1450
18.5
72
GAK-150
43 150-110-30-2600-18.5
150
110
30
2600
1450
18.5
72
GAK-150
44 150-300-15-2600-22
150
300
15
2600
1450
22
76
GAK-150
45 150-130-30-2600-22
150
130
30
2600
1450
22
70
GAK-150
46 150-100-40-3000-30
150
100
40
3000
1450
30
64
GAK-150
47 200-300-7-3000-11
200
300
7
3000
1450
11
75
GAK-200
48 200-250-11-3000-15
200
250
11
3000
1450
15
72
GAK-200
49 200-300-10-3000-15
200
300
10
3000
1450
15
75
GAK-200
50 200-250-15-3000-18.5
200
250
15
3000
1450
18.5
72
GAK-200
51 200-400-10-3000-22
200
400
10
3000
1450
22
75
GAK-200
52 200-200-20-3000-22
200
200
20
3000
1450
22
73
GAK-200
53 200-250-22-3000-30
200
250
22
3000
1450
30
73
GAK-200
54 250-600-7-3000-22
250
600
7
3000
1450
22
78
GAK-250
55 250-600-9-3000-30
250
600
9
3000
1450
30
78
GAK-250



结构特点说明

1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。
2、自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。
3、隔板将底座一分为二,搅拌与进水互不影响。
4、机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力, 延长轴承的使用寿命。
6、泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护。本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作, 对泵和电机实施绝对的保护。
8、油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号,由控制系统对水泵实施保护。
9、JPYQ带内循环冷却系统,能保证水泵在水池最低水位正常工作。

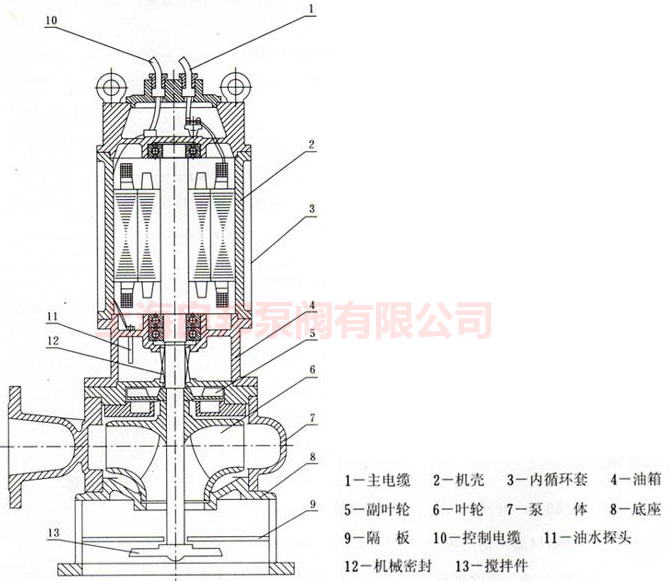

JYWQ型自动搅匀潜水排污泵(结构图)

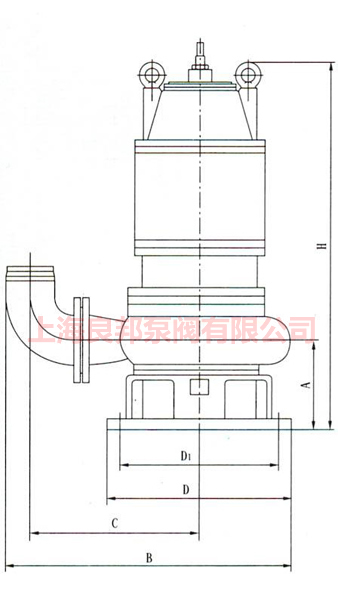

移动式安装尺寸示意图

序号

型 号

A

B

C

D1

D

H

1

50-12-15-1200-1.5

135

400

245

225

255

670

2

50-20-7-1200-1.1

132

343

225

150

180

610

3

50-10-10-1200-1.1

132

343

225

150

180

610

4

50-15-15-1200-2.2

135

400

245

225

255

670

5

50-25-10-1200-2.2

135

400

245

225

255

670

6

50-15-20-1200-2.2

135

400

245

225

255

670

7

50-20-15-1200-2.2

135

400

245

225

255

670

8

50-42-9-1200-3

143

420

265

225

255

750

9

50-17-25-1200-3

130

433

265

240

285

750

10

50-25-22-1200-4

135

400

245

225

255

735

11

50-40-15-1400-4

143

420

265

225

255

750

12

50-25-32-1600-5.5

180

480

295

270

320

820

13

50-40-30-1600-7.5

180

480

295

270

320

820

14

65-25-15-1400-3

143

435

270

225

255

750

15

65-37-13-1400-3

143

435

270

225

255

750

16

65-25-28-1400-4

180

515

317

270

320

800

17

80-40-7-1600-2.2

143

465

295

225

255

685

18

80-29-8-1600-2.2

143

465

295

225

255

685

19

80-43-13-1600-4

143

465

295

225

255

750

20

80-50-10-1600-3

180

570

325

280

320

790

21

80-40-15-1600-4

143

465

295

225

255

750

22

80-60-13-1600-4

143

465

295

225

255

750

23

80-35-25-1600-5.5

180

550

305

270

320

820

24

80-50-25-1600-7.5

180

550

305

270

320

820

25

80-50-30-1600-7.5

180

550

305

270

320

820

26

100-80-9-2000-4

180

600

386

280

320

790

27

100-110-10-2000-5.5

200

700

440

370

410

900

28

100-70-15-2000-5.5

200

690

430

370

410

900

29

100-100-15-2000-7.5

200

700

440

370

410

900

30

100-80-20-2000-7.5

180

585

370

270

320

900

31

100-50-35-2000-11

180

585

370

270

320

940

32

100-70-22-2000-7.5

180

585

370

270

320

900

33

100-100-22-2000-15

230

815

515

455

495

970

34

100-80-30-2000-15

230

815

515

455

495

970

35

150-150-10-2000-7.5

213

775

495

360

405

920

36

150-210-7-2500-7.5

242

830

540

365

410

950

37

150-250-6-2500-7.5

242

830

540

365

410

950

38

150-150-15-2500-11

220

770

495

345

395

990

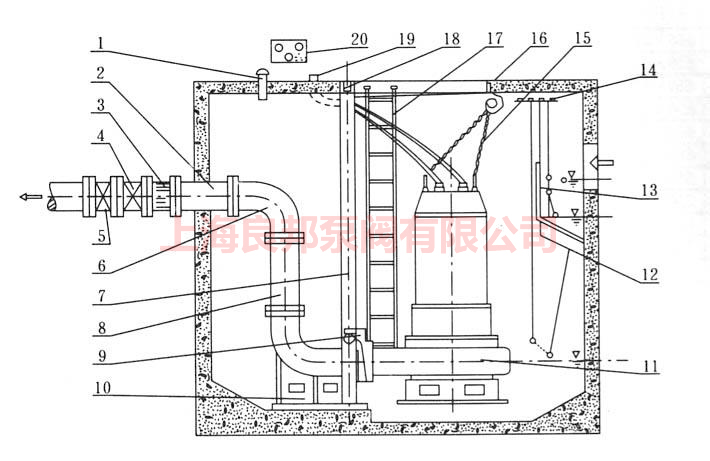

自动耦合式安装示意图




1.通风节 2.预埋管 3.膨胀节 4.逆止阀 5.闸阀 6.弯管 7.导轨 8.出水管 9.支架 10.耦合底座 11.自动搅匀排污泵
12.浮球开关(水位开关)13.隔板 14.浮球固定架 15.小链 16.挂钩 17.人梯 18.支撑架 19.电缆出线管 20.电机保护器

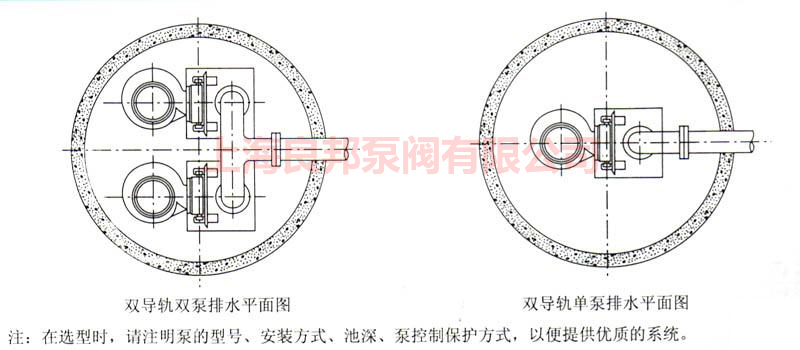

自动耦合式安装平面图

上海良邦JYWQ型自动搅匀排污泵使用方法及安全操作规程
1、运转前应用兆欧表检查电机定子绕组对地的绝缘电阻.最低不得少于50兆欧。
2、检查电缆有无破损、折断等现象。如有损伤须及时更换,以免漏电;电缆截面应与电流相匹配。
3、屯压超过额定电压的±10%时,不得启动电泵。
4、为保证使用安全,必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
5、电泵潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净,置于干燥处,并注意防冻。
6、禁止:将电缆作为安装起吊绳使用。
7、检?转子运转方向,从上向下看应为顺时针方向旋转。
8、室外的开关或接线端应有防雨、防潮措施,湿手或赤足时禁止触及?关,防止触电。
9、移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
10、严禁电机缺相运转,如发现保险丝熔断,应检?原因后方可继续使用,不得任意加粗保险丝。
11、泵运转时,应有专人管理,如发现有不正常现象应立即停机检?,排除故障。(指未配全自动保护柜的情况〉。
12、电泵在规定的工作介质条件下正常运行半年后,应检?油室密封状况,如油室中的油呈乳状或有水沉淀,应及时更换10?20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
13、用户应根据实际使用的工况选择合适的流量扬程,以达到最佳使用效果,泵铭牌或说明书上所示参数为该泵最佳使用工况点,用户可选在(0.7?1.2)倍最佳流量内使用,禁止超流量使用,否则流量过大, 扬程太低容易使电机过载。

上海良邦JYWQ型自动搅匀排污泵泵的维护保养

1、电泵应有专人管理与使用,并定期检?电泵绕组与机壳之间的绝缘电阻是否正常。
2、?次使用特别是用于较稠较粘的介质后,应将电泵放入清水中运行数分钟,防止泵内留沉积物,保证电泵的清洁。
3、屯泵拆卸、维修后,机壳组件必须经0.2MPa气压试验检验,确保电机和油室密封可靠.


故障与排除

故障现象

原因分析

排除方法

不能启动与运转

1、电机太低

2、叶轮被杂物卡住

3、螺帽或平键损坏致使叶轮打滑

1、调节电压或在电压正常时工作

2、清除杂物

3、更换损坏零件

超负荷

1、转子部件卡滞或过流部件被异物卡住

2、轴承损坏、轴变形

1、重新装配、清除异物

2、更换轴承、校正轴

流量不足

1.吸入口或输出管被阻

2、电机转速低于额定转速

3、叶轮打坏

4、扬程过高

5、旋向相反

6、介质太稠或供应量不畅通

1、清除杂物,保证畅通

2、提高转速

3、更换叶轮

4、降低扬程

5、改换转向

6、冲稀介质,增大供应量

噪声与振动

1、叶轮与泵体有磨擦2、轴承损坏或少油

3、螺帽松动

4、泵体中有杂物

5、吸入口有空气渗入

1、检?泵的装配并进行调整

2、更换轴承成加油

3、更换螺帽

4、清除杂物

5、控制最低水位
