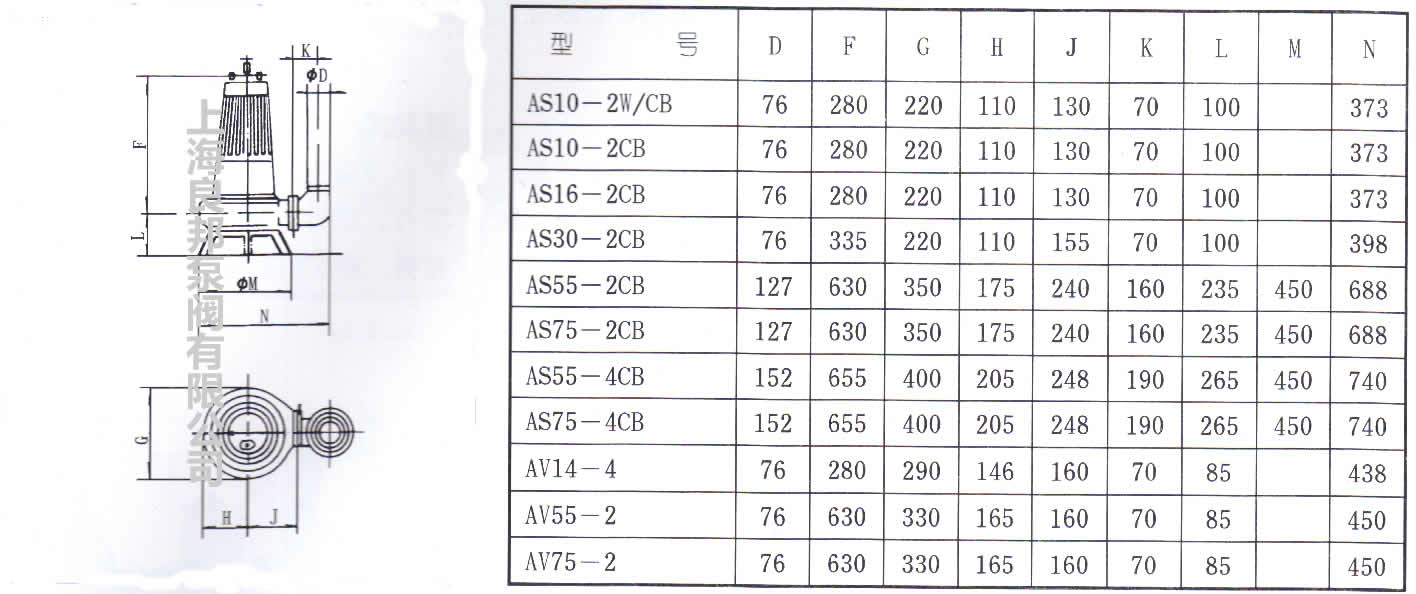

外形尺寸

电气控制系统

    与潜水 排污泵配套使用的电气控制箱，在控制箱内采用了集成电路，增加了控制、保护功能，对于排污泵在外壳漏电、油腔内漏水状态下，进行闭锁。在故障排除前，始终不能启动。同时能够使排污泵在过载、缺相、短路等故障发生时，自动切断电源，从而保证水泵电机不烧坏。该控制箱动作灵敏，避免了由于热敏元件质量差异，影响保证控制的效果 。

控制箱可以通过浮球开关所控制的。

自动安装系统

自动安装系统是为AS系列、AV系列潜水排污泵固定安装所提供的主要装置，

包括双导轨单泵和双导轨双泵导向自动耦合机构，它将给AS系列、AV系列

排污泵的安装与维修带来巨大的方便，此外，可根据用户的水位变化启动与停止，

不需专人看管，它与潜水排污泵相配合，实现了潜水排污泵的安装、维修和控制

较高的自动程度，提高了产品的安全性和可靠性，主要用于污染严重的排水坑，

以及固定安装的排水站。

安装方法

    本公司生产的潜水排污泵，机泵同轴结构紧凑，效率高，安装维护方便，运行经济，适应性强，其安装 方式有固定湿式安装，固定干式安装和移动式。

固定湿式安装                                 固定干式安装                              移动式

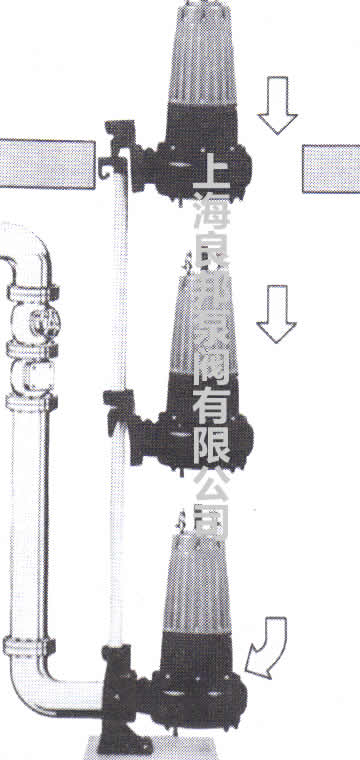

采用本公司独有的自动耦合系统，泵                    在泵房基础上固定好支撑底座，                 它以支架支承，接上出水软管

沿导杆下滑到达底座，与出水口自动                    装上水泵，连结好进水管与出水                 即可工作，这种方式主要用于

连结并密封可靠。                                      管，即可运行，此种方式对有单                  救急或维修、施工的需要。

                                                        独泵房的结构来说，尤其节约空间。

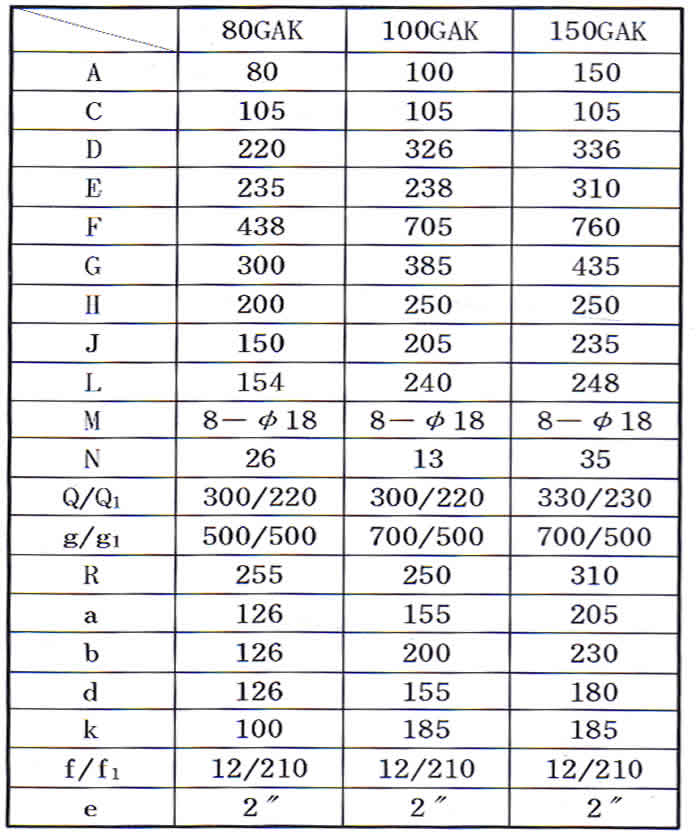

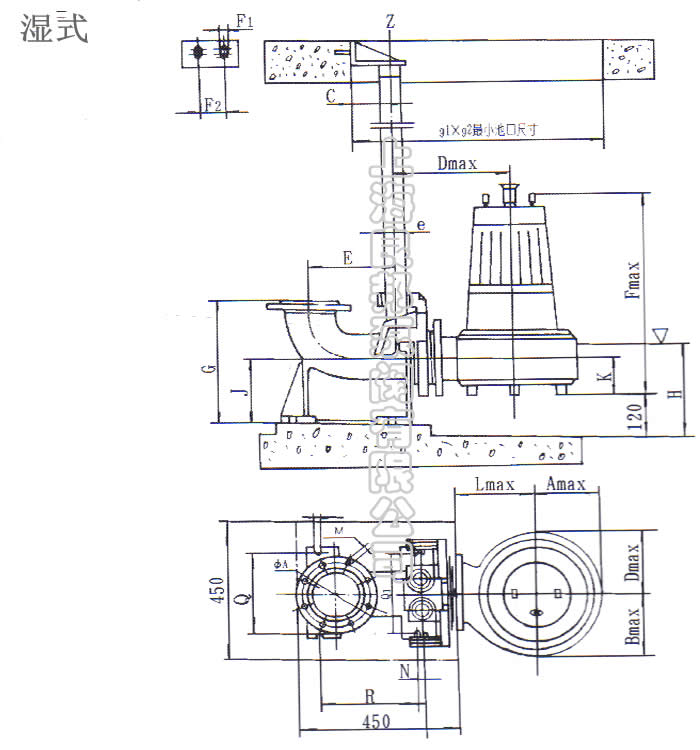

固定湿工安装系统

选用说明

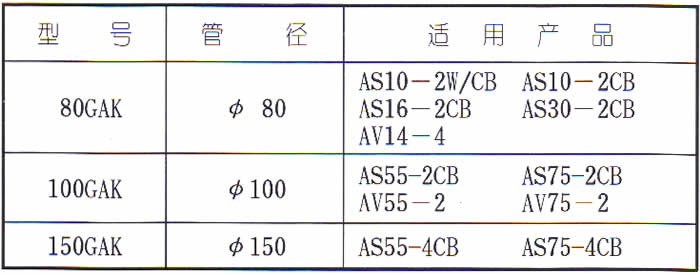

1、根据排污泵的出口直径，确定选用型号。

2、订货必须提供下列尺寸。

（1）池      深：池的下底至上底的高度。

（2）出水口高：出水口中心线至池的下底的高度。

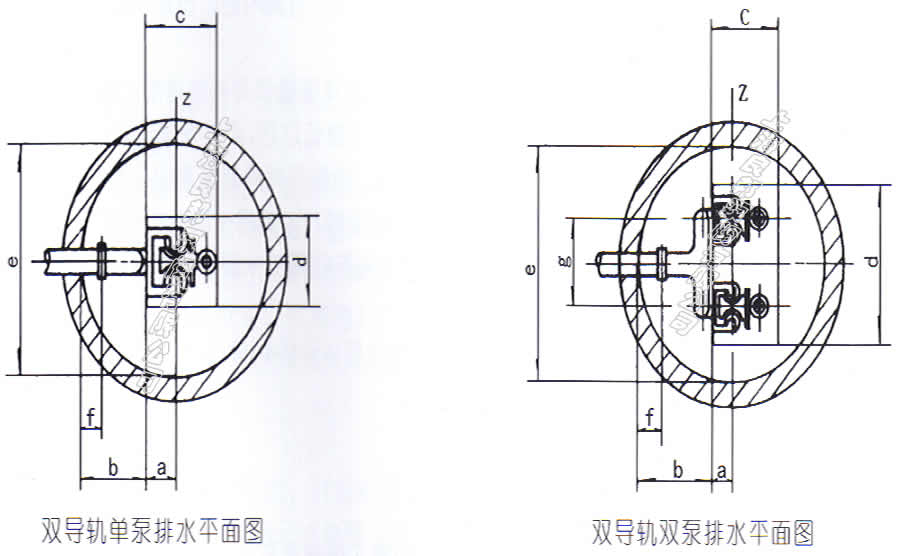

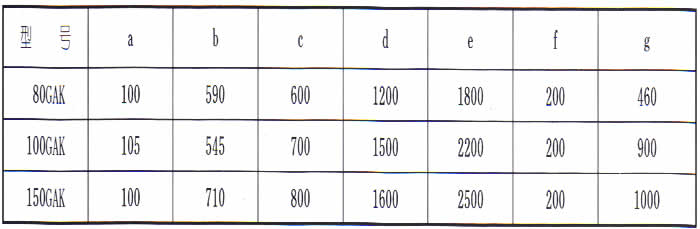

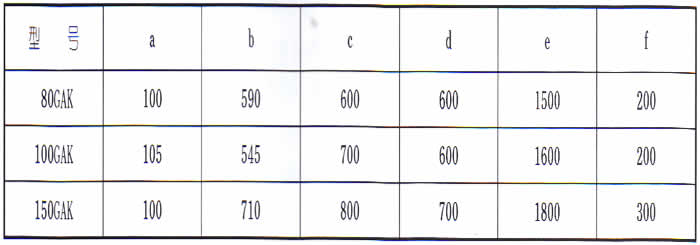

导轨尺寸图

双导轨单泵

注：d×c表示顶盖最小开口尺寸

双导轨双泵

注：d×c表示顶盖最小开口尺寸

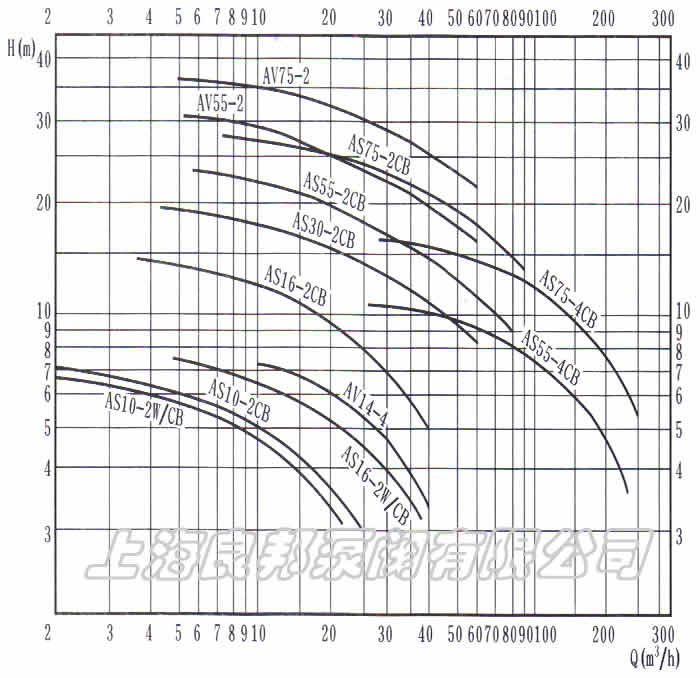

AS潜水排污泵性能曲线
