产品名称：LW型立式无堵塞排污泵

产品简介
结构图
性能曲线图

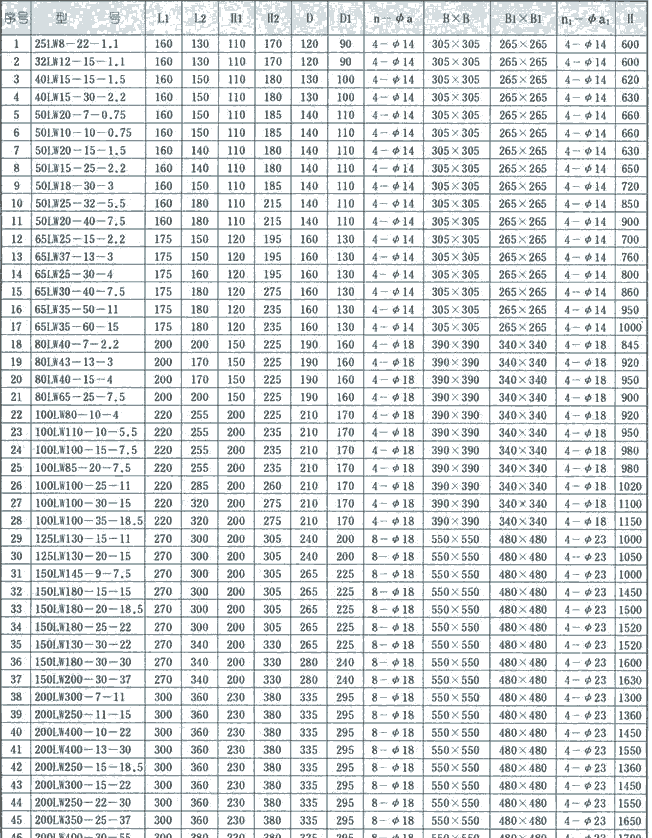

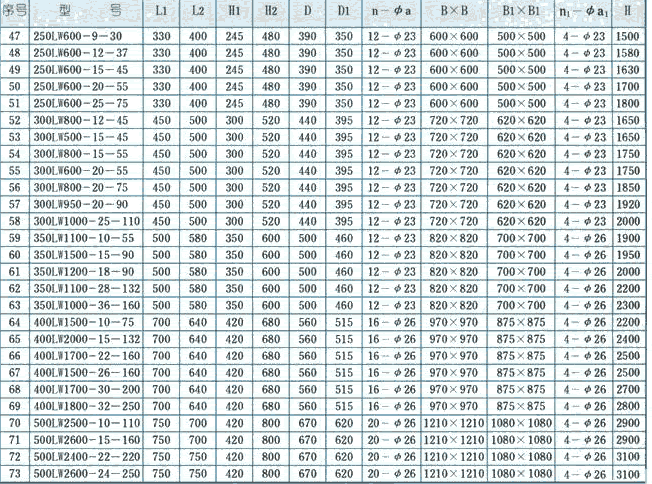

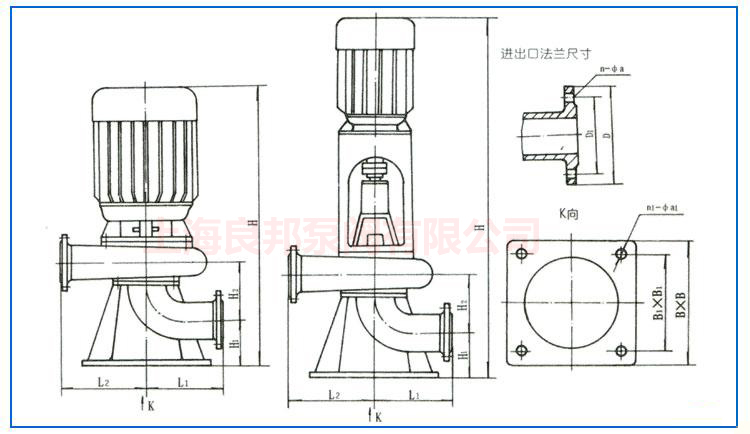

安装尺寸

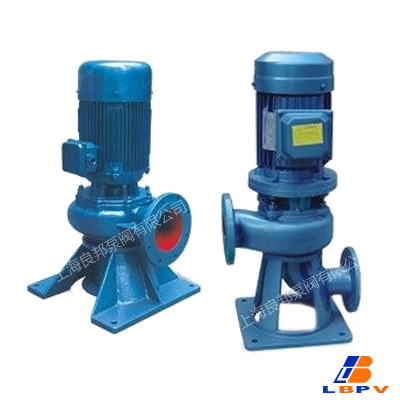

LW型立式无堵塞排污泵

产品概述

LW立式排污泵由于采用独特的单（双）通道叶轮，排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒，动密封采用两组特殊材料的硬质合金机械密封装置，材质为铸铁和不锈钢。

产品用途

1、企业单位废水排放；
2、城市污水处理厂排放系统；
3、地铁、地下室、人防系统排水站；
4、医院、宾馆、高层建筑污水排放；
5、住宅区的污水排水站；
6、市政工程、建筑工地中稀泥浆的排放；
7、自来水公司的给水装置；
8、养殖厂污水排放几农村农田灌溉；
9、勘探矿山及水处理设备配套；
10、水利工程给水排水。

型号意义

例如：200LW400-30P
200-排出口直径（mm）
LW-直立式排污泵
400-额定流量（m3/h)
30-额定扬程（m)
P-材质为不锈钢

性能参数

序号	型　　号	口径 (mm)	流量(m3/h)	扬程 (m)	转速(r/min)	功率(kw)	效率(%)	水泵电器控制器	自动耦合器配WQ
1	25LW8-22-1.1	25	8	22	2825	1.1	38.1	QZD-1.1	/
2	32LW12-15-1.1	32	12	15	2825	1.1	40	QZD-1.1	/
3	40LW15-15-1.5	40	15	15	2840	1.5	45.1	QZD-1.5	40
4	40LW15-30-2.2	40	15	30	2840	2.2	18	QZD-2.2	40
5	50LW20-7-0.75	50	20	7	1390	0.75	54	QZD-0.75	40
6	50LW10-10-0.75	50	10	10	1390	0.75	56	QZD-0.75	50
7	50LW20-15-1.5	50	20	15	2840	1.5	55	QZD-1.5	50
8	50LW15-25-2.2	50	15	25	2840	2.2	56	QZD-2.2	50
9	50LW18-30-3	50	18	30	2880	3.0	58	QZD-3.0	50
10	50LW25-32-5.5	50	25	32	2900	5.5	53	QZD-5.5	50
11	50LW20-40-7.5	50	20	40	2900	7.5	55	QZD-7.5	50
12	65LW25-15-2.2	65	25	15	2840	2.2	52	QZD-2.2	50
13	65LW37-13-3	65	37	13	2880	3.0	55	QZD-3.0	65
14	65LW25-30-4	65	25	30	2890	4.0	58	QZD-4.0	65
15	65LW30-40-7.5	65	30	40	2900	7.5	56	QZD-7.5	65
16	65LW35-50-11	65	35	50	2930	11	60	QZD-11	65
17	65LW35-60-15	65	35	60	2930	15	63	QZD-15	65
18	80LW40-7-2.2	80	40	7	1420	2.2	52	QZD-2.2	65
19	80LW43-13-3	80	43	13	2880	3.0	50	QZD-3.0	80
20	80LW40-15-4	80	40	15	2890	4.0	57	QZD-4.0	80
21	80LW65-25-7.5	80	65	25	2900	7.5	56	QZD-7.5	80
22	100LW80-10-4	100	80	10	1440	4.0	62	QZD-4.0	80
23	100LW110-10-5.5	100	110	10	1440	5.5	66	QZD-5.5	100
24	100LW100-15-7.5	100	100	15	1440	7.5	67	QZD-7.5	100
25	100LW85-20-7.5	100	85	20	1400	7.5	68	QZD-7.5	100
26	100LW100-25-11	100	100	25	1460	11	65	JJ1-11	100
27	100LW100-30-15	100	100	30	1470	15	66	JJ1-26	100
28	100LW100-35-18.5	100	100	35	1460	18.5	65	JJ1-18.5	100
29	125LW130-15-11	125	130	15	1460	11	62	JJ1-11	100
30	125LW130-25-15	125	130	20	1440	15	63	JJ1-15	125
31	150LW145-6-7.5	150	145	6	1470	7.5	63	QZD7.5	125
32	150LW180-15-15	150	180	15	1470	15	65	JJ1-15	150
33	150LW180-20-18.5	150	180	20	1470	18.5	75	JJ1-18.5	150
34	150LW180-25-22	150	180	25	1470	22	76	JJ1-22	150
35	150LW130-30-22	150	130	30	1470	22	75	JJ1-22	150
36	150LW180-30-30	150	180	30	970	30	73	JJ1-30	150
37	150LW200-30-37	150	200	30	970	37	70	JJ1-37	150
38	200LW300-7-11	200	300	7	1470	11	73	JJ1-11	150
39	200LW250-11-15	200	250	11	1470	15	74	JJ1-15	200
40	200LW400-10-22	200	400	10	1470	22	76	JJ1-22	200
41	200LW400-13-30	200	400	13	1470	30	73	JJ1-30	200
42	200LW250-11-15	200	250	15	1470	18.5	72	JJ1-18.5	200
43	200LW300-15-22	200	300	15	1470	22	73	JJ1-22	200
44	200LW250-22-30	200	250	22	1470	30	71	JJ1-30	200
45	200LW350-25-37	200	350	25	1470	37	75	JJ1-37	200
46	200LW400-30-55	200	400	30	1480	55	70	JJ1-55	200
47	250LW600-9-30	250	600	9	980	30	74	JJ1-30	250
48	250LW600-12-37	250	600	12	1480	37	78	JJ1-37	250
49	250LW600-15-45	250	600	15	1480	45	75	JJ1-45	250
50	250LW600-20-55	250	600	20	1480	55	73	JJ1-55	250
51	250LW600-25-75	250	600	25	1480	75	73	JJ1-75	250
52	300LW800-12-45	300	800	12	1480	45	76	JJ1-45	300
53	300LW500-15-45	300	500	15	980	45	70	JJ1-45	300
54	300LW800-15-55	300	800	15	980	55	73	JJ1-55	300
55	300LW600-20-55	300	600	20	980	55	75	JJ1-55	300
56	300LW800-20-75	300	800	20	980	75	78	JJ1-75	300
57	300LW950-20-90	300	950	20	980	90	80	JJ1-90	300
58	300LW1000-25-110	300	1000	25	980	110	82	JJ1-110	300
59	300LW1100-10-55	300	1100	10	980	55	84.5	JJ1-55	300
60	350LW1500-15-90	350	1500	15	980	90	83.1	JJ1-90	350
61	350LW1200-18-90	350	1200	18	980	90	83.2	JJ1-90	350
62	350LW1100-28-132	350	1100	28	740	132	78.5	JJ1-132	350
63	350LW1000-36-160	350	1000	36	740	160	82.1	JJ1-160	350

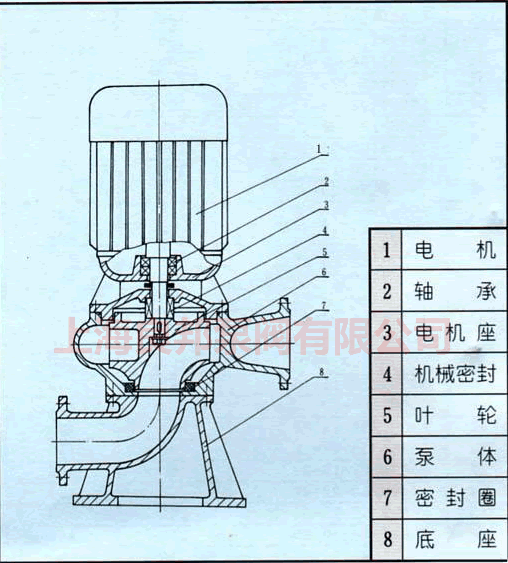

结构说明

上海良邦LW型系列立式无堵塞排污泵为单吸蜗壳式泵.泵内装有无堵塞防缠绕型单(双)大流道叶轮，具有很好的通过能力。
该系列泵具有两种结构形式.一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求.进出口安放成0°、90°、180°、270°，，便于管路连接，二是进口轴向吸入，便于立式安装。

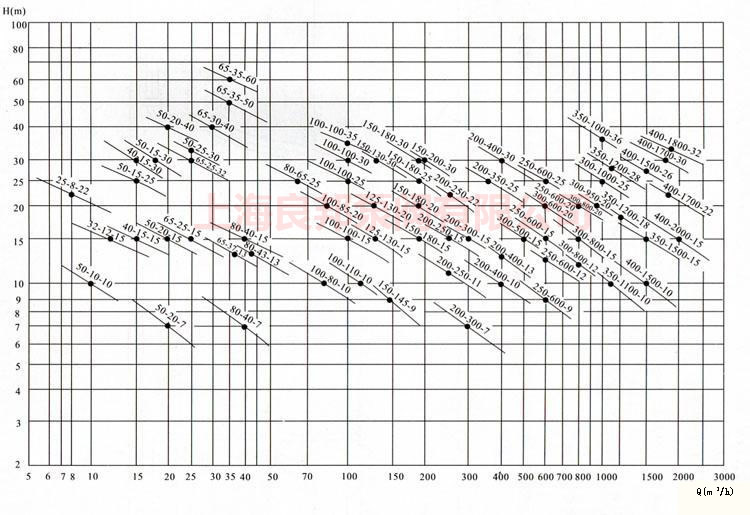

上海良邦LW型直立式无堵塞排污泵曲线图谱：
