产品名称：YW型液下排污泵

产品简介

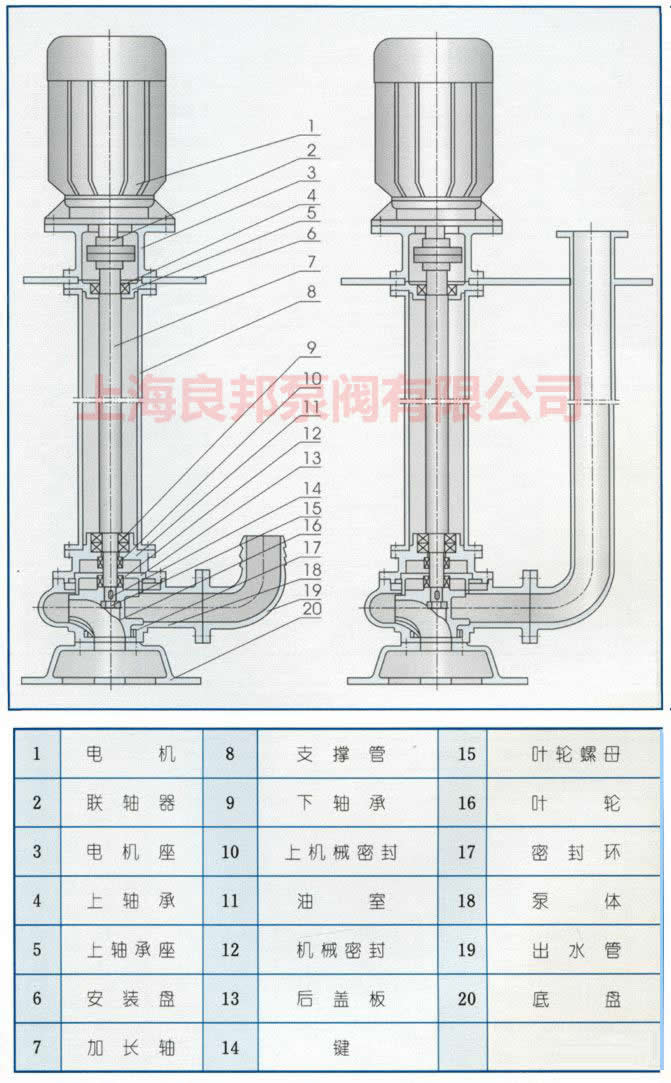

结构图

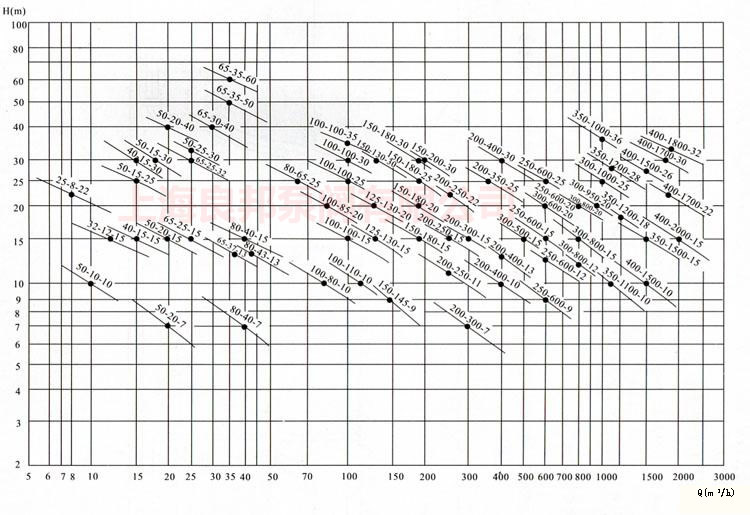

性能曲线图

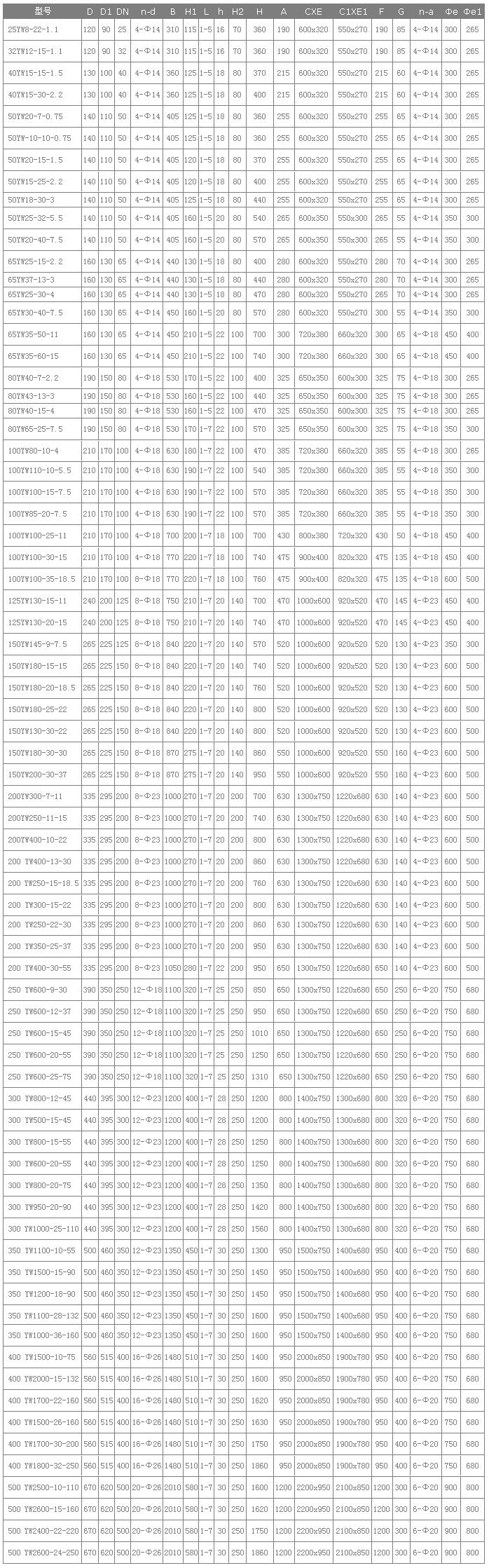

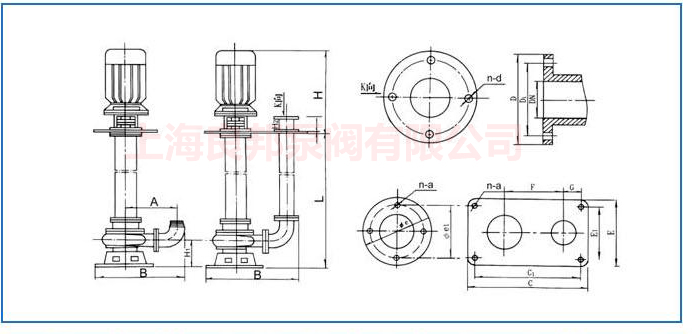

安装尺寸
注意事项

YW型液下排污泵

产品概述

YW型无堵塞液下排污泵，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。YW液下式无堵塞排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

产品特点

1．采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2．机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
3．泵为立式结构，工作时泵体浸在液体中，因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达0.5～7米。
4．整体结构设计合理、噪声小、节能效果显著，检修方便。
5．接轴结构先进可靠，泵与电动机采用绕性联轴器连接，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
6．能够在全扬程范围内使用，从而保证电机不会过载。
7．可根据用户需要配备液位自动控制柜，根据所需液位变化，自动控制泵的启动与停止，不需专人看管，使用极为方便。
流量Q：12～600m3/h
扬程H：7～35m
转速N：1450～2900r/min
电机功率：0.75～45kw
排出口径DN：40～250mm

产品用途

1、企业单位废水排放；
2、市污水处理厂排放系统；
3、地铁、地下室、人防系统排水站
4、院、宾馆、高层建筑污水排放；
5、住宅区的污水排水站；
6、市政工程、建筑工地中稀泥浆的排放；
7、自来水公司的给水装置
8、养殖场污水排放及农村农田灌溉；
9、勘探矿山及水处理设备配套；
10、水利工程给水排水。

型号意义

例如：200YW400-30P
200-排出口直径（mm）
YW-液下式排污泵
400-额定流量（m3/h)
30-额定扬程（m)
P-材质为不锈钢

性能参数

序号	型　　号	口径 (mm)	流量（m3/h）	扬程（m）	转速（r/min）	功率（kw）	效率（%）	水泵电器控制器	自动耦合器配WQ
1	25YW8-22-1.1	25	8	22	2825	1.1	38.1	QZD-1.1	/
2	32YW12-15-1.1	32	12	15	2825	1.1	40	QZD-1.1	/
3	40YW15-15-1.5	40	15	15	2840	1.5	45.1	QZD-1.5	40
4	40YW15-30-2.2	40	15	30	2840	2.2	18	QZD-2.2	40
5	50YW20-7-0.75	50	20	7	1390	0.75	54	QZD-0.75	40
6	50YW10-10-0.75	50	10	10	1390	0.75	56	QZD-0.75	50
7	50YW20-15-1.5	50	20	15	2840	1.5	55	QZD-1.5	50
8	50YW15-25-2.2	50	15	25	2840	2.2	56	QZD-2.2	50
9	50YW18-30-3	50	18	30	2880	3.0	58	QZD-3.0	50
10	50YW25-32-5.5	50	25	32	2900	5.5	53	QZD-5.5	50
11	50YW20-40-7.5	50	20	40	2900	7.5	55	QZD-7.5	50
12	65YW25-15-2.2	65	25	15	2840	2.2	52	QZD-2.2	50
13	65YW37-13-3	65	37	13	2880	3.0	55	QZD-3.0	65
14	65YW25-30-4	65	25	30	2890	4.0	58	QZD-4.0	65
15	65YW30-40-7.5	65	30	40	2900	7.5	56	QZD-7.5	65
16	65YW35-50-11	65	35	50	2930	11	60	QZD-11	65
17	65YW35-60-15	65	35	60	2930	15	63	QZD-15	65
18	80YW40-7-2.2	80	40	7	1420	2.2	52	QZD-2.2	65
19	80YW43-13-3	80	43	13	2880	3.0	50	QZD-3.0	80
20	80YW40-15-4	80	40	15	2890	4.0	57	QZD-4.0	80
21	80YW65-25-7.5	80	65	25	2900	7.5	56	QZD-7.5	80
22	100YW80-10-4	100	80	10	1440	4.0	62	QZD-4.0	80
23	100YW110-10-5.5	100	110	10	1440	5.5	66	QZD-5.5	100
24	100YW100-15-7.5	100	100	15	1440	7.5	67	QZD-7.5	100
25	100YW85-20-7.5	100	85	20	1400	7.5	68	QZD-7.5	100
26	100YW100-25-11	100	100	25	1460	11	65	JJ1-11	100
27	100YW100-30-15	100	100	30	1470	15	66	JJ1-26	100
28	100YW100-35-18.5	100	100	35	1460	18.5	65	JJ1-18.5	100
29	125YW130-15-11	125	130	15	1460	11	62	JJ1-11	100
30	125YW130-25-15	125	130	20	1440	15	63	JJ1-15	125
31	150YW145-6-7.5	150	145	6	1470	7.5	63	QZD7.5	125
32	150YW180-15-15	150	180	15	1470	15	65	JJ1-15	150
33	150YW180-20-18.5	150	180	20	1470	18.5	75	JJ1-18.5	150
34	150YW180-25-22	150	180	25	1470	22	76	JJ1-22	150
35	150YW130-30-22	150	130	30	1470	22	75	JJ1-22	150
36	150YW180-30-30	150	180	30	970	30	73	JJ1-30	150
37	150YW200-30-37	150	200	30	970	37	70	JJ1-37	150
38	200YW300-7-11	200	300	7	1470	11	73	JJ1-11	150
39	200YW250-11-15	200	250	11	1470	15	74	JJ1-15	200
40	200YW400-10-22	200	400	10	1470	22	76	JJ1-22	200
41	200YW400-13-30	200	400	13	1470	30	73	JJ1-30	200
42	200YW250-11-15	200	250	15	1470	18.5	72	JJ1-18.5	200
43	200YW300-15-22	200	300	15	1470	22	73	JJ1-22	200
44	200YW250-22-30	200	250	22	1470	30	71	JJ1-30	200
45	200YW350-25-37	200	350	25	1470	37	75	JJ1-37	200
46	200YW400-30-55	200	400	30	1480	55	70	JJ1-55	200
47	250YW600-9-30	250	600	9	980	30	74	JJ1-30	250
48	250YW600-12-37	250	600	12	1480	37	78	JJ1-37	250
49	250YW600-15-45	250	600	15	1480	45	75	JJ1-45	250
50	250YW600-20-55	250	600	20	1480	55	73	JJ1-55	250
51	250YW600-25-75	250	600	25	1480	75	73	JJ1-75	250
52	300YW800-12-45	300	800	12	1480	45	76	JJ1-45	300
53	300YW500-15-45	300	500	15	980	45	70	JJ1-45	300
54	300YW800-15-55	300	800	15	980	55	73	JJ1-55	300
55	300YW600-20-55	300	600	20	980	55	75	JJ1-55	300
56	300YW800-20-75	300	800	20	980	75	78	JJ1-75	300
57	300YW950-20-90	300	950	20	980	90	80	JJ1-90	300
58	300YW1000-25-110	300	1000	25	980	110	82	JJ1-110	300
59	300YW1100-10-55	300	1100	10	980	55	84.5	JJ1-55	300
60	350YW1500-15-90	350	1500	15	980	90	83.1	JJ1-90	350
61	350YW1200-18-90	350	1200	18	980	90	83.2	JJ1-90	350
62	350YW1100-28-132	350	1100	28	740	132	78.5	JJ1-132	350
63	350YW1000-36-160	350	1000	36	740	160	82.1	JJ1-160	350

上海良邦YW液下式无堵塞排污泵使用方法及注意事项

1.泵使用前应仔细检?泵和电机有无损伤.检?紧固件紧固情况。
2.盘动泵检?有无磨擦声.同时检?泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm
3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
4.水泵在无特殊情况必须配备全自动水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行.
5.不得将水泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%）.最好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机.

上海良邦YW液下式无堵塞排污泵维护保养
1.水泵应有专人管理与使用.并定期检?水泵的电路和水泵工作是否正常。
2.每次使用特别是用于较稠较粘的浆液后.应将水泵放在消水中运转数分钟.防止泵内留下沉积物.保证水泵的?洁。
3.在常规状态下.泵每使用300-500小时后应加注或更换油室中机油（10-30#机油）.使机械密封保持良好的润滑状态.提高机械密封的使用寿命。
4.叶轮和泵体之间的密封环具有密封功能.如密封环损坏将直接影响泵的性能.必要时应更换。

故障与排除

故障现象

原因分析

排除方法

流量不足或不出水

1.叶轮旋转错误

2.阀门是否打?和完好

3.管道叶轮被堵

4.转速过低

5.扬程过高

6.抽送介质密度较大和精度较高

7.密封圈损坏(口环处）

1.调整叶轮旋转方向

2.检?、维修、排除

3.清理杂物

4.检查电器设备及电路

5.改泵或降低扬程

6.用水冲稀降低浓度和粘度

7.更换

运行不稳定或

泵不能启动

1.叶轮不平衡

2.轴承损坏

3.缺相

4.叶轮卡住

1.送制造厂调换或校正

2.更换

3.检?电路进行修复

4.排除杂物

电流过大

1.工作电压低

2.管道叶轮受阻

3.使用扬程过低

4.抽送液体的高度或粘度较高

1.调整工作电压

2.清理管道、叶轮堵物

3一减少流量.提高扬程

4.改变密度或粘度

泵有杂音或

振动

1.泵轴、电机轴不同心

2.介质中有气体

3.腐蚀使泵轴不平衡

4.传动装置处嫘栓松动

5.泵轴弯曲

1.调整

2.降温或压

3.更换

4.紧固

5.校直或换
