ZW型自吸式排污泵-上海良邦泵阀有限公司

产品名称：ZW型自吸式排污泵

产品简介
结构图

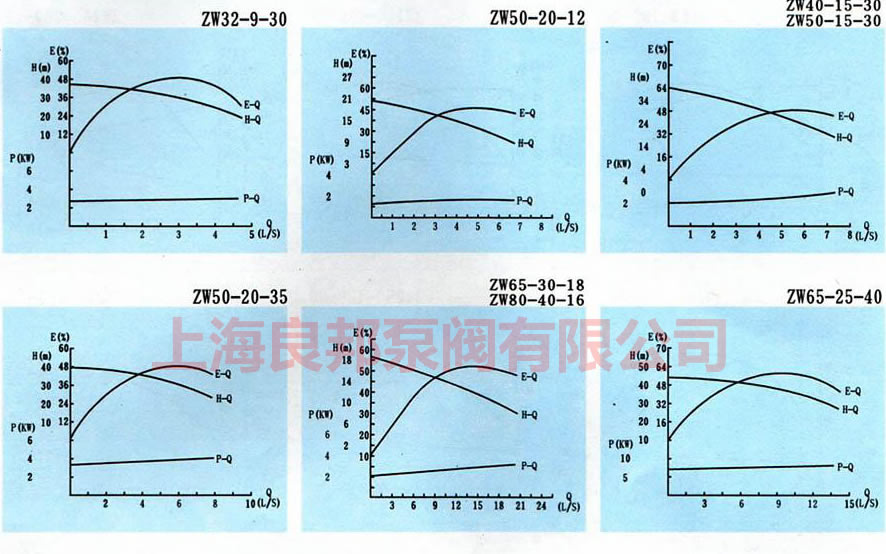

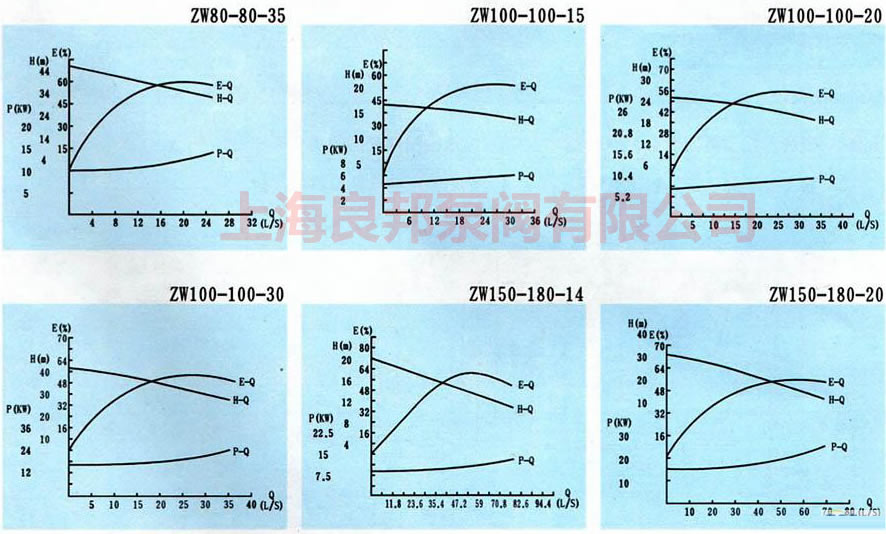

性能曲线图

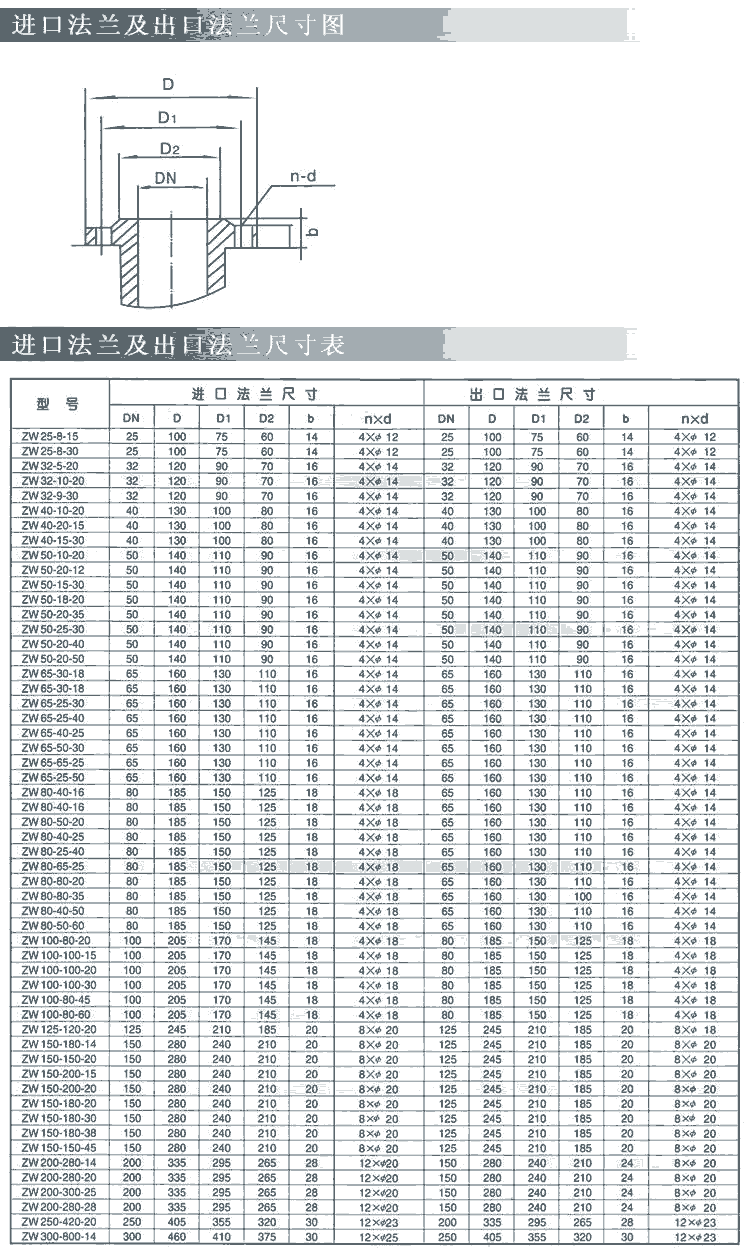

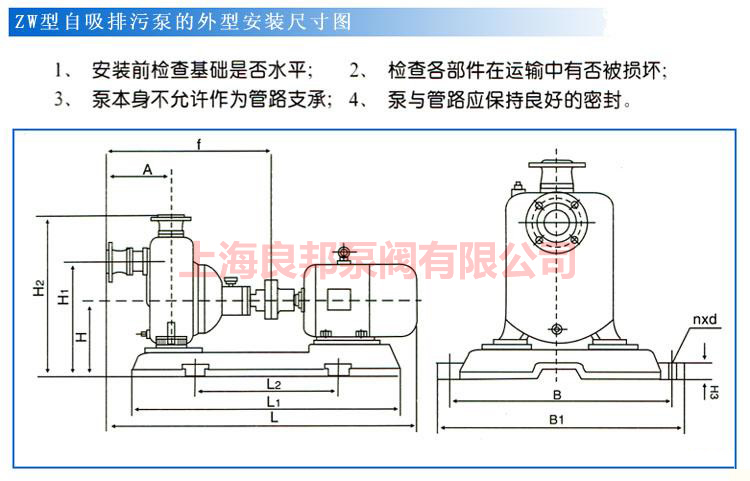

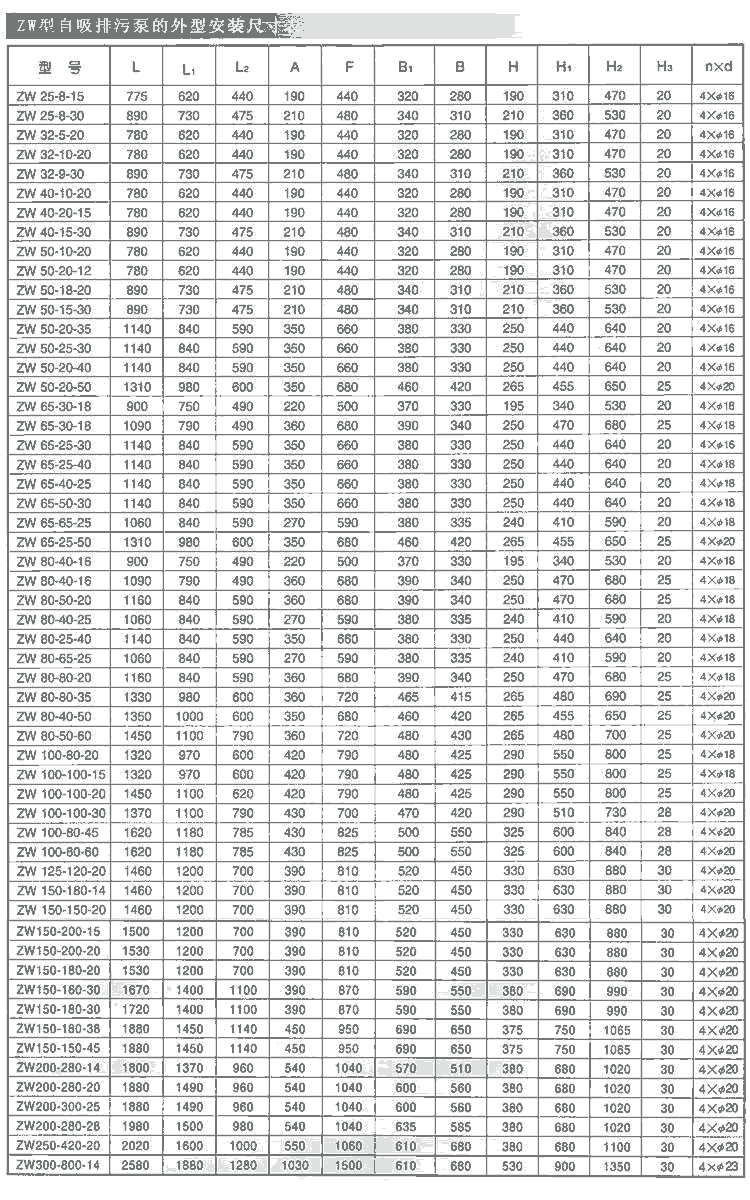

安装尺寸
注意事项

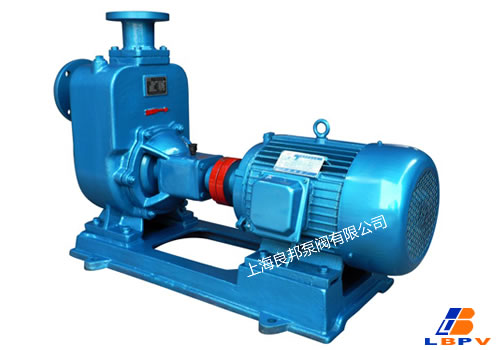

ZW型自吸式排污泵

产品概述

ZW型自吸式无堵塞排污泵是工程技术人员吸收国内外技术，结合我国机电行业的实际情况而研制成功的，该泵通过叶轮和泵体的新颖结构，集自吸和无堵塞排污于一身，即可象一般清水自吸泵那样不需按底阀，不需引灌水，又可抽吸含有大颗粒固体块，纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。材质分为铸钢、铸铁、不锈钢（参照IH型泵的材质表）

产品特点

ZW型自吸式排污泵，又称固液泵或杂质泵。该系列泵水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其他自吸式排污泵无可比拟的。

产品用途

可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

型号意义

例如：100ZW80-20PB
100-进口直径（mm ）
ZW-自吸式无堵塞排污泵
80-额定流量（m3/h）
20-额定扬程（m)
P-材质为不锈钢（304、305、306、307、316、316L）
B-配防爆电机

性能参数


	(m3/h)							(min/5m)	kg
型　　号	流　量	扬　程	功　率	转　速	效　率	汽蚀余量	自吸高度	自吸时间	重量
ZW25-8-15	8	15	1.5	2900	45	2.0	5.5	3	100
ZW32-5-20	5	20	2.2	2900	45	2.5	5.5	3	100
ZW32-10-20	10	20	2.2	2900	45	2.5	5.5	3	100
ZW32-9-30	9	30	3	2900	48	2.5	5.5	3	120
ZW40-10-20	10	20	2.2	2900	45	2.5	5.5	3	100
ZW40-20-15	20	15	2.2	2900	45	2.5	5.5	3	100
ZW40-15-30	15	30	3	2900	48	2.5	5.5	3	120
ZW50-10-20	10	20	2.2	2900	45	2.5	5.5	3	100
ZW50-20-12	20	12	2.2	2900	45	2.5	5.5	3	100
ZW50-15-30	15	30	3	2900	48	2.5	5.5	3	120
ZW50-20-35	20	35	5.5	2900	48	2.5	5.5	3	150
ZW65-30-18	30	18	4	1450	45	2.5	5.5	3	200
ZW65-25-30	25	30	5.5	2900	50	3.0	5.5	3	20
ZW65-25-40	25	40	7.5	2900	50	3.0	5.5	2	200
ZW65-40-25	40	25	7.5	1450	50	3.0	5.5	2	200
ZW65-65-25	65	25	11	2900	52	3.0	5.5	2	240
ZW80-40-16	40	16	4	1450	50	3.0	5.0	3	240
ZW80-40-25	40	25	7.5	1450	50	3.0	5.5	2	200
ZW80-25-40	25	40	7.5	2900	50	3.0	5.5	2	200
ZW80-65-25	65	25	11	2900	52	3.0	5.5	2	240
ZW80-80-35	80	35	15	2900	45	3.0	5.5	2	285
ZW80-80-35	80	35	15	1450	50	3.0	5.5	3	450
ZW80-50-60	50	60	22	2900	55	3.0	5.0	2	340
ZW100-100-15	100	15	7.5	1450	50	4.0	5.5	3	300
ZW100-80-20	80	20	7.5	1450	53	4.0	5.5	3	300
ZW100-100-20	100	20	11	1450	53	4.0	5.5	3	340
ZW100-100-30	100	30	22	1450	53	4.0	5.5	3	510
ZW125-120-20	120	20	15	1450	55	4.5	5.5	2	500
ZW150-180-14	180	14	15	1450	60	5.0	5.5	2	500
ZW150-180-20	180	20	22	1450	60	5.0	5.0	3.5	570
ZW150-180-30	180	30	37	1450	65	5.0	5.0	3	680
ZW150-180-38	180	38	55	1450	45	5.0	6.0	3	800
ZW200-280-14	280	14	22	1450	65	5.0	5.0	3.5	700
ZW200-280-28	280	28	55	1450	55	4.8	5.2	3	940
ZW250-420-20	420	20	55	1450	61	6.0	4.5	2.5	1150
ZW300-800-14	800	14	55	1450	65	6.0	4.6	2.5	1140

上海良邦ZW型自吸式无堵塞排污泵结构及工作原理

ZW系列自吸式无堵塞排污泵，主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。
泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动?，泵内的储液在叶轮的作用下，夹带着空气被向上??出.液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

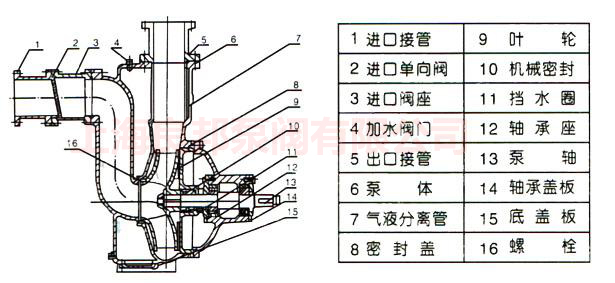

上海良邦ZW型自吸式无堵塞排污泵（结构图）

故障与排除

故障	原因	排除方法
泵不出水	1.泵体内未加储液或储液不足 2.吸入管路漏气 3.电压过低 4.吸程太高或吸入管路太长 5.机械密封泄漏过大	1.加足 2.消除管路漏气现象 3.调整电压 4.降低吸程或?短管路 5.修理或更?
泵出水不足	1.因使用不当，叶轮流道或吸入管路被堵塞 2.叶轮磨损严重 3.功率不足转速太低	1.消除堵塞物 2.更?叶轮 3.调蝥至额定转速
泵?音、振动过大	1.底脚不稳， 2.轴承磨损严重 3.泵与电机主轴不同轴	1.加固 2.更?轴承 3.调整同轴度
轴承?度过高	1.润滑脂变质或干燥 2.轴承损坏	1.更?润滑脂 2.更?
泵泄漏	1.?接螺栓松动 2.密封件磨?	1.固紧 2.更
