产品名称：CQB-F型氟塑料磁力泵

产品简介

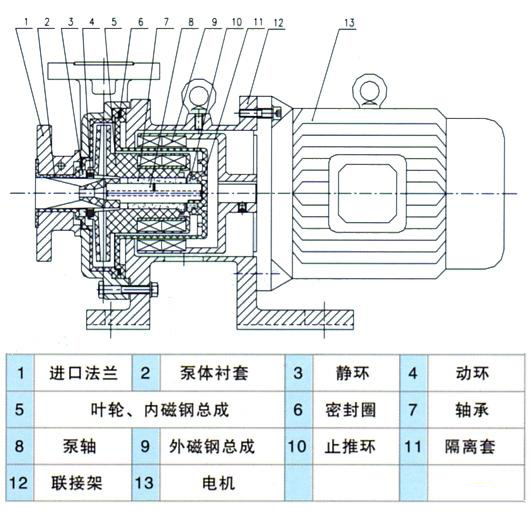

结构图

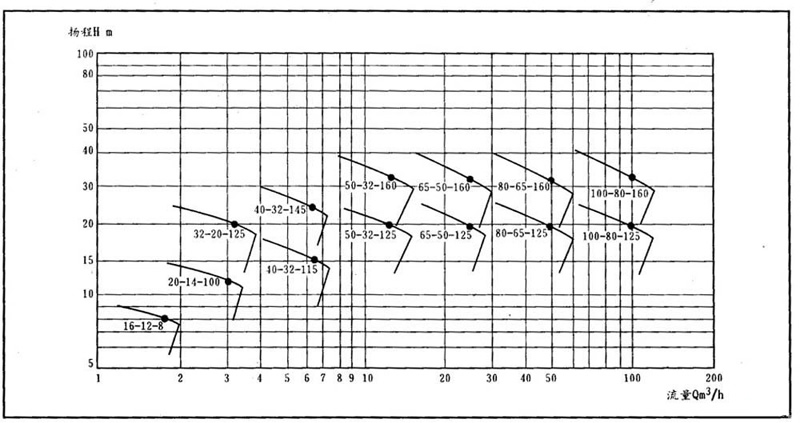

性能曲线图

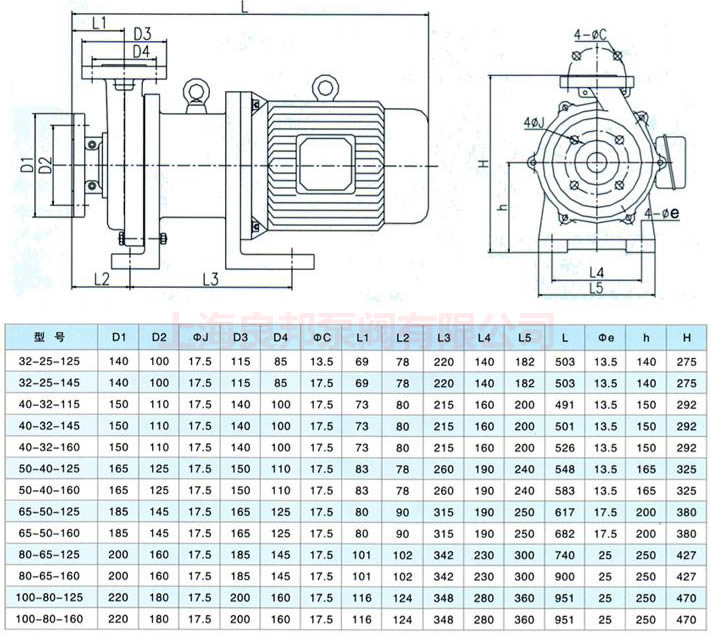

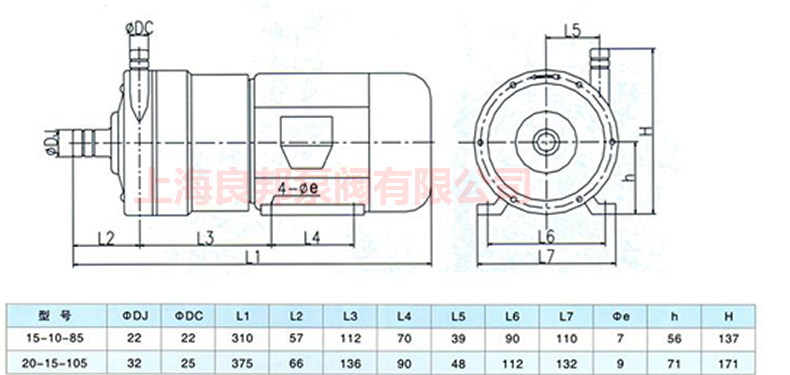

安装尺寸
注意事项

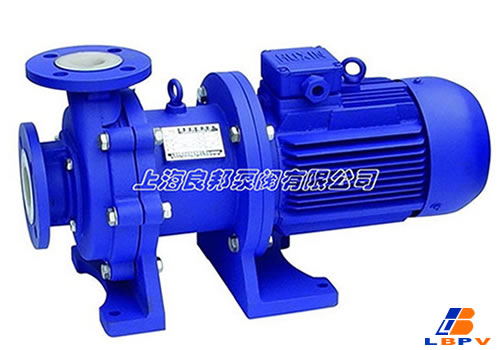

CQB-F型氟塑料磁力泵

产品概述

CQB-F氟塑料磁力泵，采用聚偏二氟乙烯制造，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化，无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶炼、汽车制造中的酸洗等领域。
CQB-F氟塑料磁力泵设计独特，无须机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托管道的重量，使用保养及为方便。
性能参数：
流量：1.8-100m3/h
扬程：8-32m
电机功率：0.12-18.5KW
转速：2900r/min

型号意义

例如：CQB50-32-160F
CQB-磁力驱动离心泵
50-吸入口直径（mm）
32-排出口直径（mm）
160-叶轮名义直径（mm）
F-氟塑料

性能参数


型号	进口	出口	流量 (m3/h)	扬程 (m)	功率 (kw)	转速(r/min)	效率 (%)	电压 (v)	汽蚀余量(m)
CQB-15-10-85F	15	10	1.8	8	0.12	2900	33	220/380	6.0
CQB-20-15-105F	20	15	3.0	12	0.37	2900	33	220/380	6.0
CQB-32-25-125F	32	25	3.2	20	0.75	2900	35	380	5.0
CQB-40-32-115F	40	32	6.3	15	0.75	2900	45	380	6.0
CQB-40-32-145F	40	32	6.3	25	1.5	2900	42	380	5.0
CQB-50-40-125F	50	40	12.5	20	2.2	2900	47	380	3.5
CQB-50-40-160F	50	40	12.5	32	3.0	2900	46	380	3.5
CQB-65-50-125F	65	50	25	20	3.0	2900	58	380	4.0
CQB-65-50-160F	65	50	25	32	4.0	2900	56	380	4.0
CQB-80-65-125F	80	65	50	20	7.5	2900	66	380	4.0
CQB-80-65-160F	80	65	50	32	11	2900	64	380	4.0
CQB-100-80-125F	100	80	100	20	15	2900	72	380	4.0
CQB-100-80-160F	100	80	100	32	18.5	2900	70	380	4.0

使用注意事项

（一）因磁力泵轴承的冷却和润滑是靠被输送的介盾，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。

（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

（三）泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

（四）被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度最低不能低于零下30℃最高不能超过100℃。输送吸入压力不大于0.2MPa，最大工作庄力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m?/s的不含硬颗粒和纤维的液体。

（五）对于输送液为易沉淀结易的介质，使用后应及时清洗，排净泵内积液。

（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

故障与排除方法

故障形式	产生原因	排除方法
泵不出水	1.水泵反转 2.进水管道漏气 3.泵腔蓄水不足 4.电压太高，启动时联轴器打滑 5.吸程太高 6.阀门没有打开	1.改变电机接线 2.杜绝漏气 3.增加蓄水量屯 4.调正电压 5.降低泵安装位置 6.校正或更改阀门
流量不足	1.吸入管径太小或淤塞 2.叶轮流道阻塞 3.扬程过高 4.转速不够	1.调换或清洗进水管 2.清洗叶轮 3.开大出水阀 4.恢复额定转速
扬程过低	1.流量过大 2.转速太低	1.关小出水阀 2.恢复额定转速
噪音太大	1.泵轴严重磨损 2.轴承严重磨损 3.外磁钢或内磁钢与隔离套接触 4.动静环磨损叶轮与泵体研磨	1.更换泵轴 2.更换轴承 3.拆除泵头重新组装 4.更换动静环
漏液	密封垫川损坏	更换密封垫川
