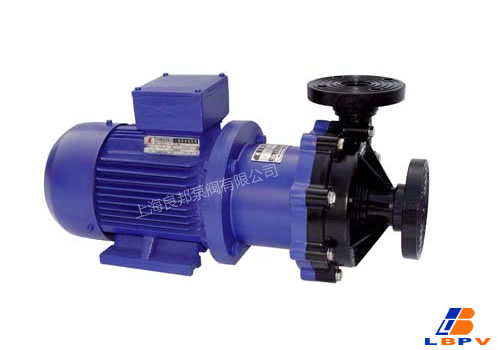

产品名称:CQF型工程塑料磁力泵
CQF型工程塑料磁力泵
水泵厂家
  • 产品简介
  • 结构图

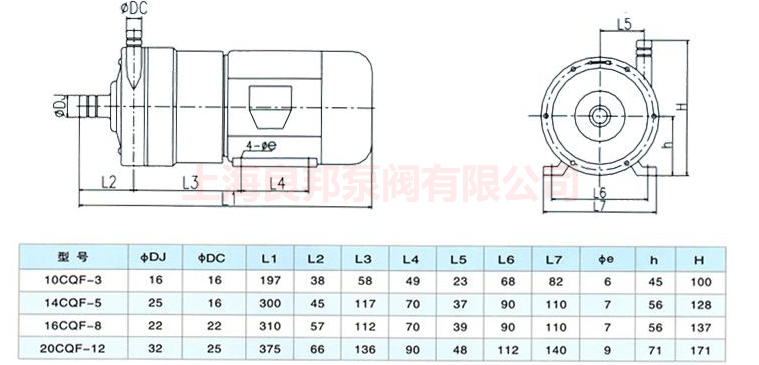

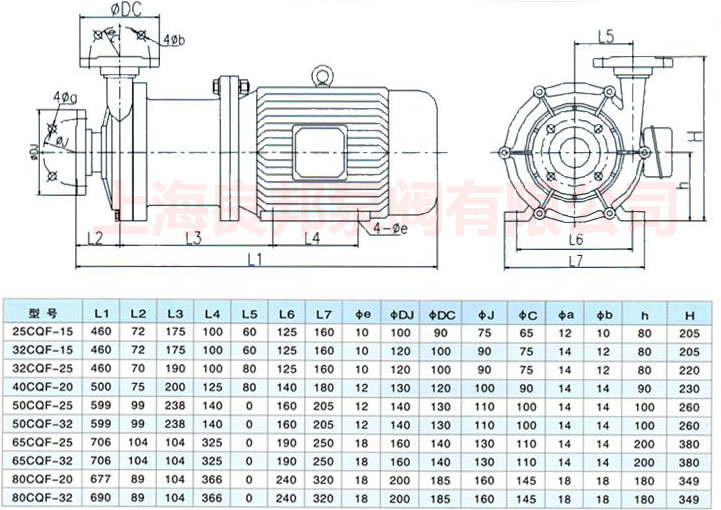

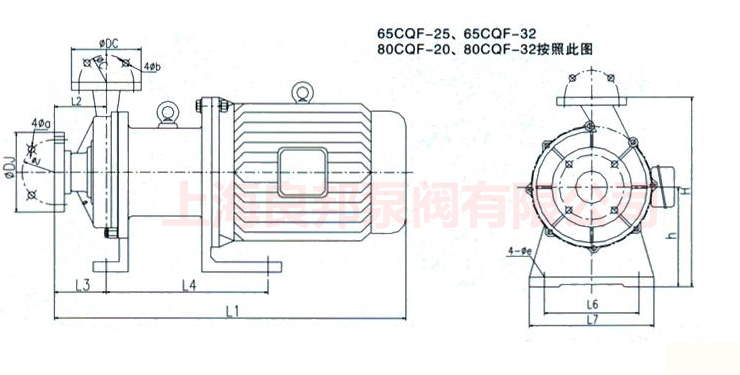

  • 安装尺寸
水泵公司
CQF型工程塑料磁力泵
产品概述


CQF磁力驱动泵是防漏的离心式泵,由于转动轴及泵室间无机械性的部件联轴,采用永磁联轴驱动的工作原理,故能消除沿用机械式轴封泵或压盖填料式轴封泵无法避免的渗漏问题,使用极为安全。该泵接触液体部分选用耐腐蚀、高强度的工程塑料、刚玉陶瓷、不锈钢等抗化学材料制造,故具有良好的抗腐蚀性,适用于抽送酸、酸液、油类、稀有贵重液、毒液、挥发性液体等化学介质,特别适用于抽送易燃、易爆液体,使用极为安全。


产品用途


广泛适用于化工、制药、石油、电镀科研机构等部门输送贵重液、毒性液、挥发液;循环水设备配套、过滤机配套、输送易漏易燃易爆液体。


型号意义


例如:40CQF-20
40-泵进口直径(mm)
CQ-磁力驱动泵
20-工作扬程(m)
F-材质为塑料


性能参数

编 号 型 号

流 量
L/min

扬 程
m

功 率
kw

电 压
v
转 速
r/min
进 口
mm
出 口
mm
泵材
1

8CQF-2

15 2 0.025 220 2800 8 2 工程
塑料
2

10CQF-3

15 3 0.025 220 2800 10 3
3

14CQF-5

20 5 0.12 220 2800 14 10
4

16CQF-8

25 8 0.12 220/380 2800 16 12
5

20CQF-12

50 12 0.37 220/380 2800 20 14
6

25CQF-15

110 15 1.1 380 2800 25 20
7

32CQF-15

110 15 1.1 380 2800 32 25
8

32CQF-25

180 25 1.1 380 2800 32 25
9

40CQF-20

180 20 2.2 380 2800 40 32
10

50CQF-25

240 25 4.0 380 2800 50 40
11

50CQF-32

240 32 4.0 380 2800 50 40

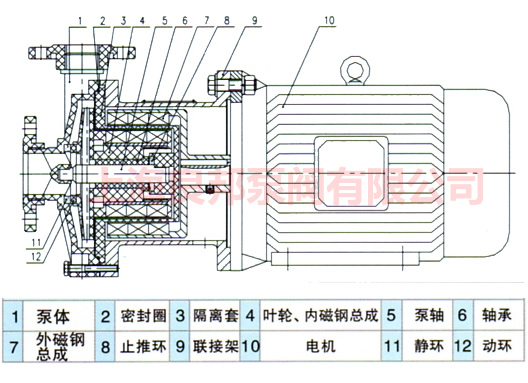

结构图

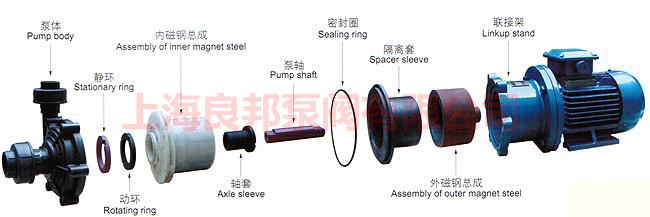

结构爆炸图
