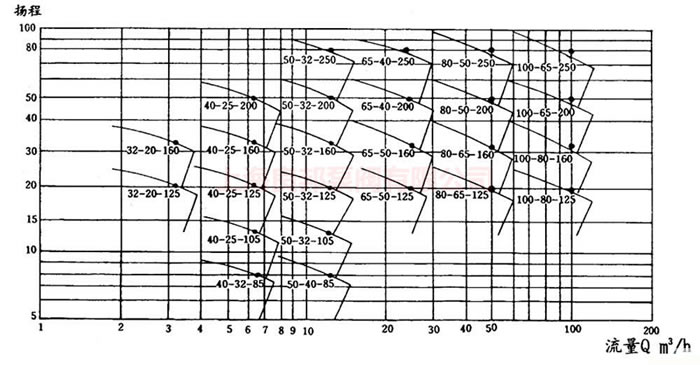

  • 性能曲线图

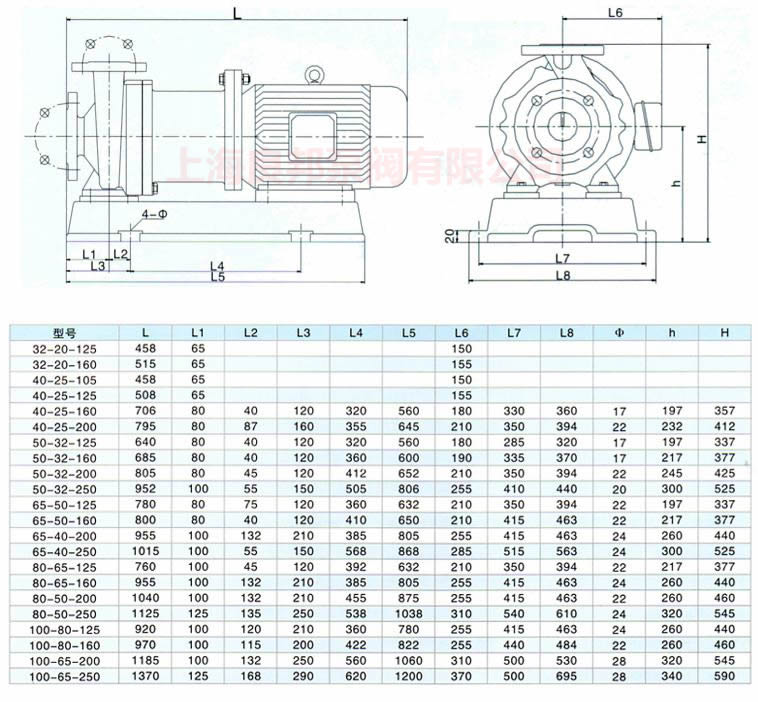

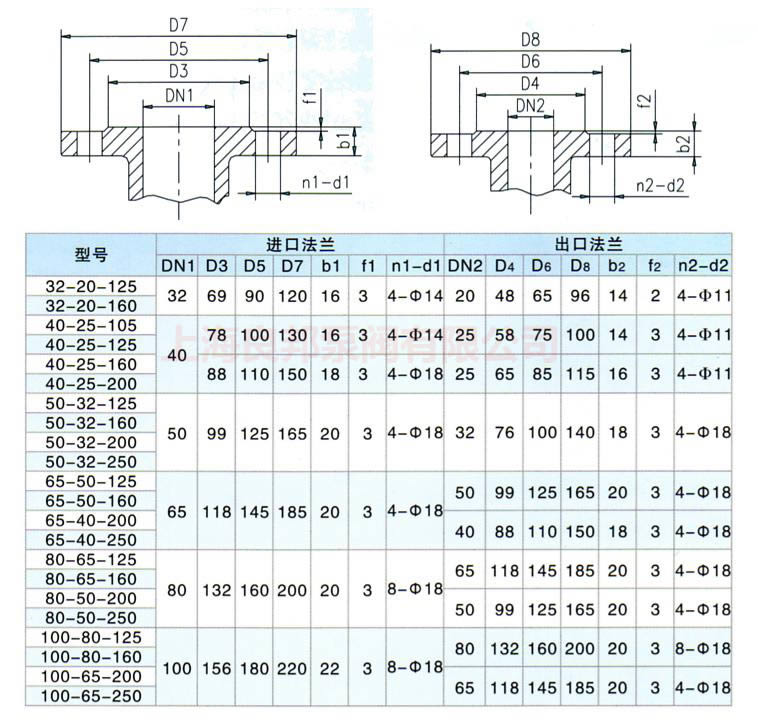

  • 安装尺寸
  • 注意事项
 水泵公司

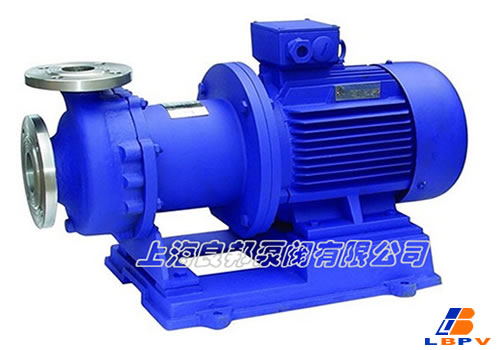

CQB型磁力驱动泵
产品概述


磁力驱动离心泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成，其主要特点是利用磁力偶合器传递动力，完全无泄露，当电动机带动磁力偶合器和外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离室内，没有动密封因而完全无泄露。泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍基合金等耐腐蚀材料。CQB系列磁力泵是全国联合设计组开发的新型完全无泄露耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。CQB系列磁力泵形式及基本参数符合TB/T7742-95《小型磁力传动离心泵》标准要求。


产品用途


CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。


工作条件


适用于输送最大系统工作压力1.6MPa，温度不超过100℃，密度不大于1840kg/m3,粘度不大于30cm2/s的不含硬颗粒和纤维的液体。系统工作压力若大于1.6MPa，则可进行特殊设计，最高系统工作压力可达15MPa。


型号意义


例：CQB50-32-160
CQ-磁力驱动离心泵
B-过流部件材质为金属
50-吸入口直径（mm）
32-排出口直径（mm）
160-叶轮名义直径（mm）


性能参数

型 号
CQB
流 量
Q
(m3/h)
扬程 H
(m)
汽蚀余量(MPSH)r
(m)
转 速
n
(r/min)
轴功率(KW)
效 率(%)
配带电机功率KW
介质密度g/cm3
＜1
＜1.3
＜1.84
CQB32-20-125
1.9
3.2
3.8
20
20
18.5
5.0
2900
0.49
0.58
0.62
23
30
31
Y801-2YB0.75
Y802-2YB1.1
Y90S-2YB1.5
CQB32-20-160
1.9
3.2
3.8
34
32
29
3.5
2900
0.84
0.99
1.03
21
28
29
Y802-2YB1.1
Y90S-2YB1.5
Y90L-2YB2.2
CQB40-25-105
3.8
6.3
7.5
13
12.5
11
6.0
2900
0.42
0.55
0.56
32
39
40
Y801-2 YB0.75
Y802-2YB1.1
Y90S-2YB1.5
CQB40-25-125
3.8
6.3
7.5
22
20
18.5
5.0
2900
0.81
0.98
1.05
28
35
36
Y802-2YB1.1
Y90L-2YB2.2
Y100L-2YB3.0
CQB40-25-160
3.8
6.3
7.5
34
32
29
3.5
2900
1.41
1.72
1.79
25
32
33
Y90L-2YB2.2
Y100L-2YB3.0
Y112M-2YB4.0
CQB40-25-200
3.8
6.3
7.5
52.5
50
48
3.5
2900
3.02
3.43
3.77
18
25
26
Y112M-2YB4.0
Y132S1-2YB1.1
Y132S2-2YB7.5
CQB50-40-85
7.5
12.5
15
9
8
7.5
3.5
3.5
4.0
2900
0.46
0.56
0.61
40
49
50
Y801-2YB0.75
Y802-2YB1.1
Y90S-2YB1.5
CQB50-32-105
7.5
12.5
15
13
12.5
11
3.5
3.5
4.0
2900
0.76
0.91
0.94
35
47
48
Y802-2YB1.1
Y90S-2YB1.5
Y90L-2YB2.2
CQB50-32-125
7.5
12.5
15
22
20
18.5
3.5
3.5
4.0
2900
1.49
1.62
1.63
30
42
43
Y90L-2YB2.2
Y100L-2YB3.0
Y112M-2YB4.0
CQB50-32-160
7.5
12.5
15
34
32
29
3.5
3.5
4.0
2900
2.48
2.79
2.96
28
39
40
Y100L-2YB3.0
Y112M-2YB4.0
Y132S1-2YB5.5
CQB50-32-200
7.5
12.5
15
52.5
50
48
3.5
3.5
4.0
2900
5.10
5.49
6.13
21
31
32
Y132S2-2YB7.5
Y132S2-2YB7.5
Y160M1-2YB11
CQB50-32-250
7.5
12.5
15
82
80
78.5
3.5
3.5
4.0
2900
9.57
10.89
13.32
17.5
25
26
Y160M2-2YB15
Y160L-2YB18.5
Y180M-2YB22
CQB65-50-125
15
25
30
22
20
18.5
3.5
3.5
4.0
2900
2.25
2.67
2.91
40
51
52
Y100L-2YB3.0
Y112M-2YB4.0
Y132S1-2YB5.5
CQB65-50-160
15
25
30
34
32
29.5
3.5
3.5
4.0
2900
4.34
5.07
5.48
32
43
44
Y132S1-2YB5.5
Y132S2-2YB7.5
Y160M1-2YB11
CQB65-40-200
15
25
30
53
50
47
3.5
3.5
4.0
2900
8.66
9.20
10.1
25
37
38
Y160M1-2YB11
Y160M2-2YB15
Y160L-2YB18.5
CQB65-40-250
15
25
30
82
80
78.5
3.5
3.5
4.0
2900
13.4
14.72
16.88
25
37
38
Y160L-2YB18.5
Y180M-2YB22
Y200L1-2YB30
CQB80-65-125
30
50
60
22.5
20
18
4.0
4.0
4.5
2900
4.48
5.24
5.55
41
52
53
Y132S1-2YB5.5
Y132S2-2YB7.5
Y160M1-2YB11
CQB80-65-160
30
50
60
34
32
29
4.0
4.0
4.5
2900
7.72
9.08
9.67
36
48
49
Y160M1-2YB11
Y160M2-2YB15
Y160L-2YB18.5
CQB80-50-200
30
50
60
53
50
47
4.0
4.0
4.5
2900
12.03
14.80
16.34
36
46
47
Y160L-2YB18.5
Y180M-2YB22
Y200L1-2YB30
CQB80-50-250
30
50
60
84
80
75
4.0
4.0
4.5
2900
19.06
23.68
26.07
36
46
47
Y200L1-2YB30
Y200L2-2YB37
Y225M-2YB45
CQB100-80-125
60
100
120
23
20
16.5
4.0
4.0
4.5
2900
8.35
9.73
9.46
45
56
57
Y160M1-2YB11
Y160M2-2YB15
Y160L-2YB18.5
CQB100-80-160
60
100
120
35
32
28
4.0
4.0
4.5
2900
12.43
15.85
16.34
46
55
56
Y160L-2YB18.5
Y180M-2YB22
Y200L1-2YB30
CQB100-65-200
60
100
120
54
50
47
4.0
4.0
4.5
2900
21.01
25.69
28.44
42
53
56
Y200L1-2YB30
Y200L2-2YB37
Y225M-2YB45
CQB100-65-250
60
100
120
86
80
74.5
4.0
4.0
4.5
2900
37.98
45.39
49.69
37
48
49
Y225M-2YB45
Y250M-2YB55
Y280S-2YB75

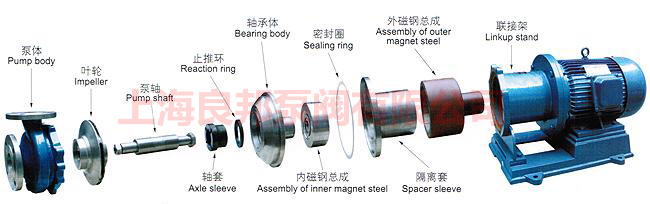

结构爆炸图



结构图





安装和调试

（一）上海良邦磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵轴心线时，起动前打?吸入管道阀门即可，若抽吸液面低于泵轴心线时， 管道需配爸底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡庄及异常声晌，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机苣动后，缓慢打?排出阀，待泵进入正常工作状态后，再将排出阀调到所需?度。
 (六)泵停止工作前，应先关团排出阀门，然后切断电源。

注意事项

（一）因上海良邦磁力泵轴承的冷却和通滑是靠被辙送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再层动时所造成时空载运转。
（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
（三）泵在使用中环境?度应小于40℃，电机?升不得超过75℃。
（四）被输送的介质及其?度应在泵材允许范围?(洋见附表卜工程塑料泵的使用?度〈60℃，金属泵的使用?度〈100℃，辙送吸入压力不大于0.2MPa，最大工作压力1.6MPa，密度不大于1600Kg/m?，粘度不大于30x10-6?/S的不含硬颗粒和纤维的液体。
（五）对于输送液为易沉淀结晶的介质，使用后应及时清洗，排?泵?积液。
（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

故障与排除方法

故障形式

产 生原因

排除方法

泵不出水

1.水泵反转

2.进水管道漏气

3.泵腔蓄水不足

4.电压太高，苣动时联轴器打滑

5.吸程太高

6.阀门没有打?

1.改变电讥接线

2.社绝漏气

3.增加蓄水?

4.调正电压

5.降低泵安装位置

6.校正或更?阀门

流量不足

1.吸入管径太小或淤塞

2.叶轮流道阻塞

3.扬程过高

4.转速不够

1.调换或清洗?水官

2.清洗叶轮

3.?大出水阀

4.恢复额定转速

扬程过低

1.流量过大

2.转速太低

1.关小出水阀

2.恢复额定转速

噪音太大

1.轴严重磨损

2.轴承严重磨损

3.外磁钢或?磁钢与隔离套接触

4.密封环与叶轮研磨

1.更换泵轴

2.更换轴承

3.拆除泵头重新组装

4.更换止推环、密封环

漏 液

?型密封圈损坏

更换?型密封圈
