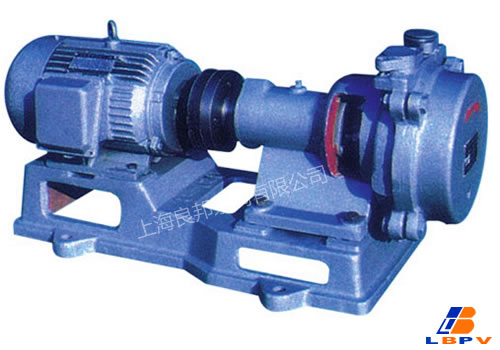

产品名称:SZB型水环式真空泵
SZB型水环式真空泵
水泵厂家
  • 产品简介
  • 结构图

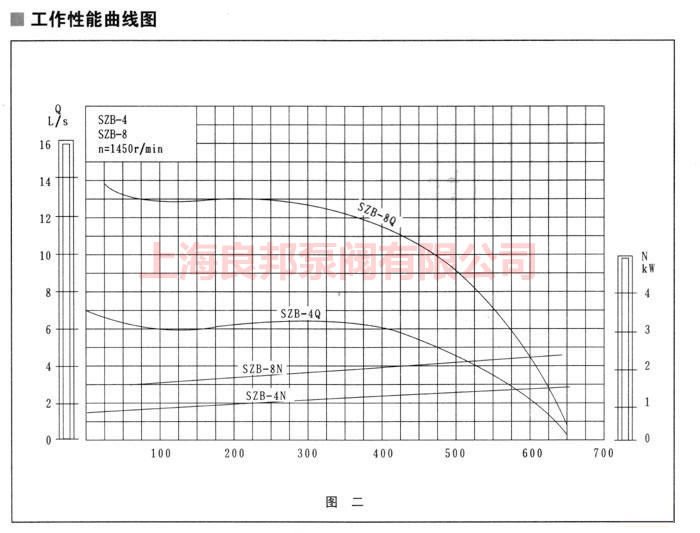

  • 性能曲线图
  • 安装尺寸
  • 维护说明
水泵公司
SZB型水环式真空泵
产品概述


SZB型真空泵是悬壁式水环真空泵,可供抽吸空气或其它无腐蚀性,不溶于水,不含固体颗粒的气体,最低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域,特别适合寺做大型水泵引水用。

目前制造的本型号泵有:SZB-4、SZB-8。其4(8)表示当水银柱高为520毫米时的气量(升/秒)。

注:
1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ,叶轮与侧盖的间隙大小而变化,叶轮与侧盖的间隙大小而变化,特别是流量较小时,如果调整不准确更容易引起偏小
2、表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%;④大气压力0.1013MPa
3、表内性能偏差不超过5%


性能参数


上海良邦泵阀有限公司 SZB型悬壁式水环真空泵
型号 排气量Q

毫米贡柱(mmHg)

最大真空泵 转速(转/分) 电机功率(千瓦) 口径 泵量Kg
米3/时 升/秒 吸入 吐出

SZB-4

19.8 5.5 440 80% 1450 1.5 ZG 1" ZG 1" 42
14.4 4 520
7.2 2 600
0 0 650

SZB-8

38.2 10.6 440 80% 1450 2.2 ZG 1" ZG 1" 45
28.8 8 520
14.4 4 600
0 0 650




结构说明图

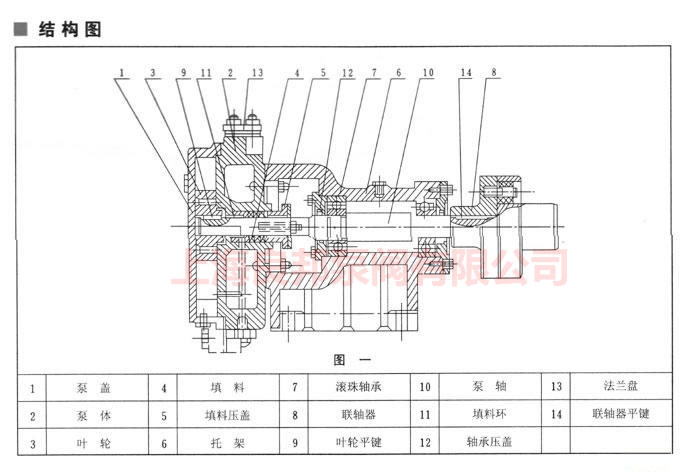

        上海良邦SZB型真空泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口 (详见安装图).下有放水累塞(15)(见安装图),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)(见安装图)为补充水环消耗用水。
       由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成.支承在泵的托架(6)内的两个滚珠轴承(17)上右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成.有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或齿油滑均可。
       从传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。

安装说明

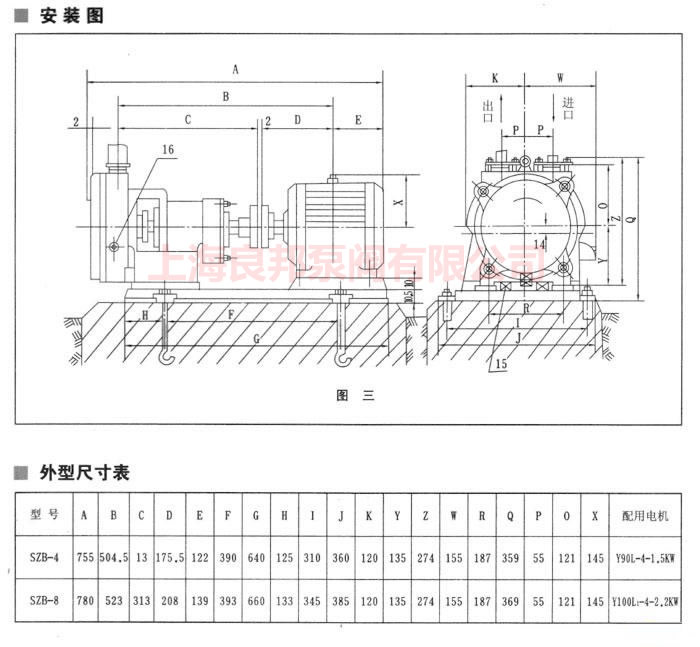

设备须根据图三进行安装
1.真空泵用来作水泵引水用时,其安装位置与水泵之间距离要宽敞一些,以便水泵和真空泵检修时方便。
2.真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。

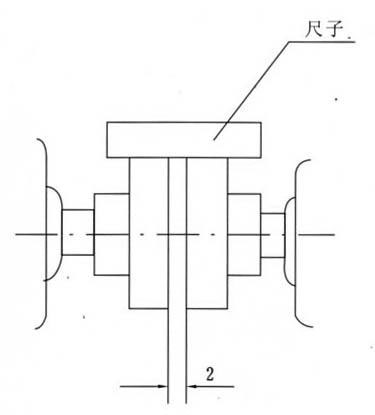

3.真空泵轴与电机轴须保持水平,不允许有不同心的现象(详见图四)。基础必须结实可靠。灌入水泥后,干至48小时,重新检查安装是否有变化,然后将底脚螺栓拧紧,不可有松动现象。

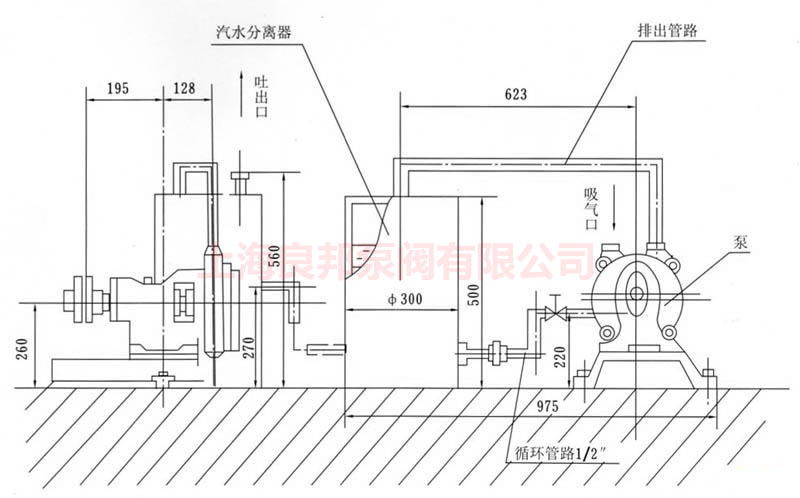

4.如须安装汽水分离器时可参看图五。



上海良邦SZB水环式真空泵使用维护说明
      1、真空泵启动前,须检?电机旋转方向是否与泵的旋转方向相符。启动真空泵后,检?填料压紧程度是否适当(填料不宜过紧,正常压紧填料能使泵中的水成滴的向外漏出)轴承运转、润滑是否正常。
       2、真空泵启动后,从泵上的冷却管(安在泵体侧面的螺丝孔)(16)灌入冷却水,有汽水分离器者可从汽水分离器注入。供水量大小对泵的真空泵、抽气量以及功率消耗均有影响,因此供水管的尺寸应严格控制在规定范围内,使压力在.MPa左右为宜,因此在供水管路上应装有阀门来调节供水量度大小。
      3、真空泵正常运转时,须检?是否有振动,细听泵内是否有杂声、并测定填料函和轴承温度(正常轴承温度不得比环境温度高出35℃但工作温度不得超过70℃)如果温度超高应立即停车检查原因。
      4、作为水泵引水用时,其运转期间将水泵内的空气全部吸出,直到将水泵内吸出水来以后,即开动水泵, 待水泵正常工作后将真空泵停车,并将吸气管路的阀门关闭。
      5、真空泵停车须按下列顺序。
1)关闭进气管路上闸阀。
2)关闭供水管路上的闸阀,停水后不宜立即停泵,应使泵继续运转1-2分钟,排出部分工作液。
3)关闭电动机。
4)如果停车时间超过一天,须将泵体底部的螺塞打开将泵体内水放净。
     6、泵在下列条件下使用时,应加装附属设备。
1)被抽除空气或气体中含有灰尘,必须在进气管上安装过滤器。
2)被抽气体中含有大量蒸汽时,必须在进气管前加装冷凝器。
3)抽除带有腐蚀性气体时,在进入泵前,必须进行中和。
4)被抽除的气体或空气的温度超过35℃,在进入泵前必须经过冷却装置,以保证它的温度不超过35℃。
5)被抽除的气体或空气中含有大量液体时,必须在泵的进气管前装置分离器。
6)泵的起动电流往往超过电机额定电流几倍,必须配用起动开关。
