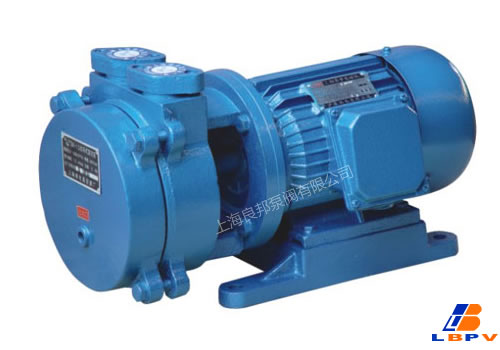

产品名称:SK直联水环式真空泵
SK直联水环式真空泵
水泵厂家
  • 产品简介
水泵公司
SK直联水环式真空泵
产品概述


SK系列直联水环式真空泵被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。


用途及使用范围
  SK系列直联水环式真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空。吸入气体中允许含有少量液体。
   SK系列直联水环式真空泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业,还特别适合作大型水泵引水用。
由于在工作过程中,气体的压缩是等温的,在抽吸具有腐蚀性、易燃、易爆的气体时,不易发生危险,所以其应用更加广泛。

工作原理

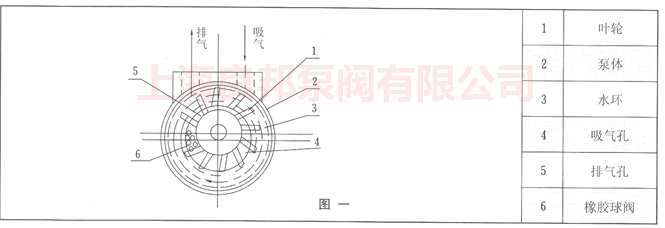

   SK系列直联水环式真空泵为悬臂式结构,如图一所示、叶轮(1)偏心的装在泵体(2)内,因此当叶轮旋转时,水受离心力的作用,在泵壁上形成一旋转水环(3),水环上部与轮毂相切,沿箭头方向旋转,在前半转的过程中,水环内表面逐渐与轮离,因此在叶轮片间形成空间并逐渐扩大,这样就从吸气口吸入气体,在后半转的过程中,水环内表面逐渐与轮毂靠近,叶片间的空间体积逐渐减小,叶片间的气体被压缩而排出。
   SK系列直联水环式真空泵如此,叶轮每旋转一周,叶片间的空间积就改变一次,每个叶片间的水便活塞一样往复一次,SK系列直联水环式真空泵就连续不断的抽吸气体。
由于在工作中,水会发热,同时一部分水和气体一块排起,所以泵在工作中,必须不断的供给冷水,以冷却和补充泵内消耗的水。
当SK系列直联水环式真空泵排出的气体是废气时,在排气端可接一水箱,废气和带出的一部分水排入水箱后,气体再由水箱的排气管排出,而水就落入水箱的底部经回水管再回到泵内使用。如果水循环时间长了水便发热,这时再从水箱供水处供给一定能量的冷水。

性能参数

型号 最大气量
(m3/min)
真空度为
450mmHg时气量
(m3/min)
极限真空
(mmHg)
转速
(R.P.m)
电机功率
(kw)
水耗量
(L/min)
SK-0.15 0.15 0.12 670 2850 0.55 3~5
SK-0.4 0.4 0.36 700 2850 1.5 4~5
SK-0.8 0.8 0.75 700 2860 2.2 5~10
SK-1.5A 1.5 1.35 700 2860 3 8~12

注:表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%
