产品名称：DL型立式多级离心泵

产品简介
结构图

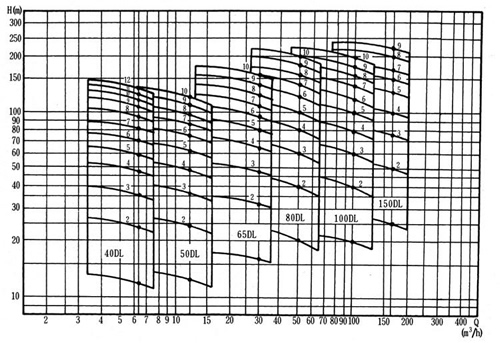

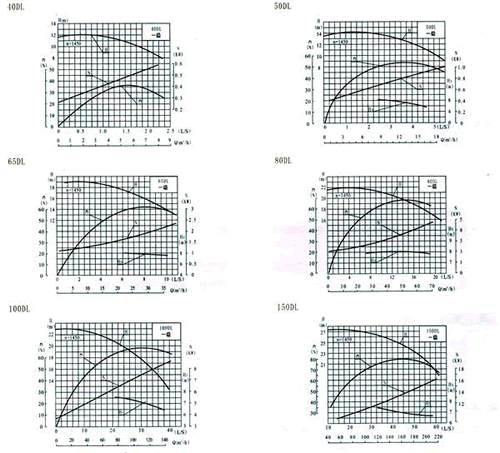

性能曲线图
安装尺寸
注意事项

DL型立式多级离心泵

产品概述

DL型立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品.该型泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。

产品用途

DL、DLR型系列泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C，DLR型介质使用温度不超过120°C。

型号意义

例如：80DL（DLR）×4
80-泵吸入口公称直径（mm）
DL-立式多级分段式离心泵
DLR-立式多级分段式热水离心泵
4-泵级数

性能参数


型　号	级　数	流　量(m3/h)	流　量(L/S)	扬　程 (m)	转　速 (r/min)	轴功率(kw)	电机功率(kw)	效　率 (%)	吸　程 (m)	汽蚀余量 (m)
40DL	2	6.2	1.72	23.6	1450	0.92	1.5	40	7	3.19
	3	6.2	1.72	35.4		1.38	2.2	40	7	3.19
	4	6.2	1.72	47.2		1.84	3	40	7	3.19
	5	6.2	1.72	59		2.30	4	40	7	3.19
	6	6.2	1.72	70.8		2.75	4	40	7	3.19
	7	6.2	1.72	82.6		3.22	5.5	40	7	3.19
	8	6.2	1.72	94.4		3.68	5.5	40	7	3.19
	9	6.2	1.72	106.2		4.14	7.5	40	7	3.19
	10	6.2	1.72	118		4.60	7.5	40	7	3.19
	11	6.2	1.72	129.8		5.06	7.5	40	7	3.19
	12	6.2	1.72	141.6		5.52	11	40	7	3.19
50DL	2	12.6	3.5	24.4	1450	1.55	3	54	7.6	2.66
	3	12.6	3.5	36.6		2.33	3	54	7.6	2.66
	4	12.6	3.5	48.8		3.10	4	54	7.6	2.66
	5	12.6	3.5	61		3.88	5.5	54	7.6	2.66
	6	12.6	3.5	73.2		4.65	5.5	54	7.6	2.66
	7	12.6	3.5	85.4		5.43	7.5	54	7.6	2.66
	8	12.6	3.5	97.6		6.20	7.5	54	7.6	2.66
	9	12.6	3.5	109.8		6.98	11	54	7.6	2.66
	10	12.6	3.5	122		7.75	11	54	7.6	2.66
65DL	2	30	8.33	32	1450	4.22	5.5	62	7.6	2.82
	3	30	8.33	48		6.33	7.5	62	7.6	2.82
	4	30	8.33	64		8.44	11	62	7.6	2.82
	5	30	8.33	80		10.55	15	62	7.6	2.82
	6	30	8.33	96		12.66	15	62	7.6	2.82
	7	30	8.33	112		14.77	18.5	62	7.6	2.82
	8	30	8.33	128		16.88	22	62	7.6	2.82
	9	30	8.33	144		18.99	22	62	7.6	2.82
	10	30	8.33	160		21.1	30	62	7.6	2.82
80DL	2	50.4	14	40	1450	7.84	11	70	7.8	22.49
	3	50.4	14	60		11.76	15	70	7.8	2.49
	4	50.4	14	80		15.68	22	70	7.8	2.49
	5	50.4	14	100		19.60	30	70	7.8	2.49
	6	50.4	14	120		23.52	30	70	7.8	2.49
	7	50.4	14	140		27.44	37	70	7.8	2.49
	8	50.4	14	160		31.36	45	70	7.8	2.49
	9	50.4	14	180		35.28	45	70	7.8	2.49
	10	50.4	14	200		39.20	55	70	7.8	2.49
100DL -72-20	2	72	20	40	1450	10.9	15	72	8	2.8
	3	72	20	60		10.9	18.5	72	8	2.8
	4	72	20	80		10.9	30	72	8	2.8
	5	72	20	100		10.9	37	72	8	2.8
	6	72	20	120		10.9	37	72	8	2.8
	7	72	20	140		10.9	45	72	8	2.8
	8	72	20	160		10.9	55	72	8	2.8
	9	72	20	180		10.9	55	72	8	2.8
	10	72	20	200		54.4	70	72	8	2.8
100DL- 100-20	2	100	27.8	40	1450	15.14	18.5	72	7.2	3.53
	3	100	27.8	60		22.72	30	72	7.2	3.53
	4	100	27.8	80		30.28	37	72	7.2	3.53
	5	100	27.8	100		37.86	45	72	7.2	3.53
	6	100	27.8	120		45.39	55	72	7.2	3.53
	7	100	27.8	140		53.0	75	72	7.2	3.53
	8	100	27.8	160		60.57	75	72	7.2	3.53
	9	100	27.8	180		68.14	90	72	7.2	3.53
	10	100	27.8	200		75.71	90	72	7.2	3.53
150DL- 150-20	2	150	27.8	40	1450	20.42	30	80	5.7	2.8
	3	150	27.8	60		30.63	37	80	5.7	2.8
	4	150	27.8	80		40.84	45	80	5.7	2.8
	5	150	27.8	100		51.05	55	80	5.7	2.8
	6	150	27.8	120		61.26	75	80	5.7	2.8
	7	150	27.8	140		74.47	75	80	5.7	2.8
	8	150	27.8	160		81.68	90	80	5.7	2.8
200DL- 280-30	2	280	41.6	60	1450	55.79	90	84	6.0	3.7
	3	280	41.6	90		83.69	110	84	6.0	3.7
	4	280	41.6	120		111.57	132	84	6.0	3.7
	5	280	41.6	150		139.47	160	84	6.0	3.7
	6	280	41.6	180		163.38	200	84	6.0	3.7

结构说明

DL型多级泵由电机和泵两部分组成，电机为丫型三相导步电机，泵和电机采用联轴器连接.整体为刚性连接，使用?无需校正泵由定子部分利转子部分组成泵定子部分由进水段.中段.导叶.出水段、填料函体等零件组成为防止定子磨损，定子上装有密封环.平衡等，磨损后可用备件更?转子部分由轴.中轮，平衡鼓等组成转子下端为水润滑轴承.上部为角接触球轴承.泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力由角接触球轴承来承受?水段、中段和出水跺的结台面用纸垫通过拉紧达到密封.轴封采用填料或机械密封.用户可根据需要选择。
泵旋转方向从驱动端向下看为逆时针方向转动。

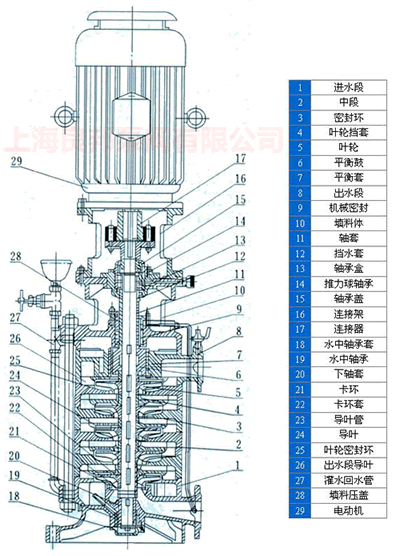

DL系列立式多级离心泵（结构图）

安装

1. 安装前检?水泵和电机的完好惰况.

2. 泵安装位置应尽可能靠近水源处

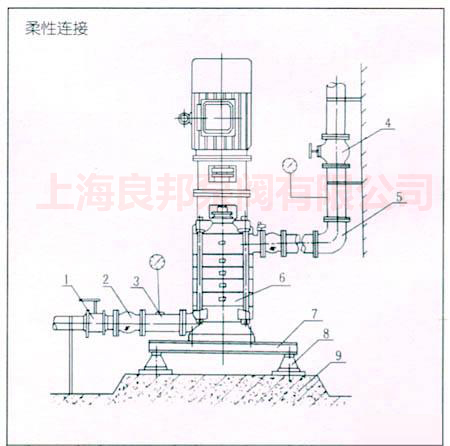

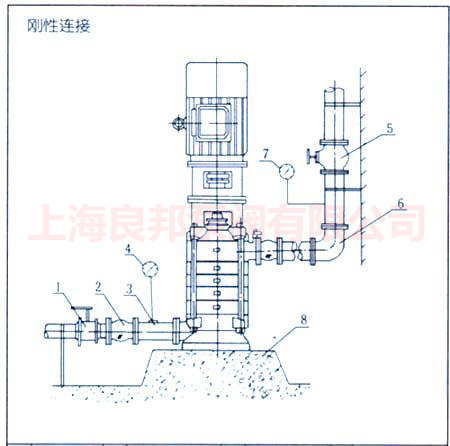

3. 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示.

4. 直接安装可将泵安放在基础上垫高30-40毫米（准备充填水泥浆之用).然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后.重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母.

5. 安装管路?，?、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量.

6. 泵用于有吸程场合，进水管端应装有底闼.并且进出口管路不应有过多弯道.同时不得有漏水.漏气现象存在.

7. 在?口管路上最好装有过滤网，以防杂质进入叶轮内部.滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通

8. 为了维护和使用方便安全，在泵的进.出口管路上各安装一只调节阀及在泵出口附近安装一只压力表.以保证泵在额定范围内运行，确保泵的正常运行和使用寿命

9.?口如需扩径连接，请选用偏心异径管遒接头

编号	名称	编号	名称
1	球阀	1	球阀
2	挠性接头	2	挠性接头
3	取压直管	3	取压直管
4	真空压力表	4	闸阀
5	闸阀	5	弯管
6	弯管	6	泵
7	压力表	7	联接板
8	水泥台座	8	JGD型隔振器
		9	水泥台座

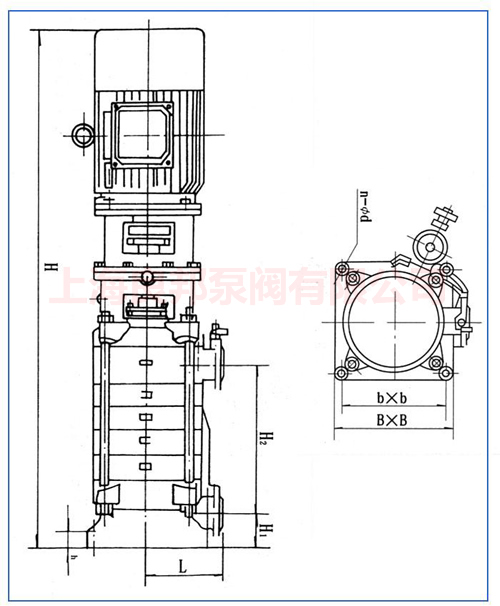

DL系列立式多级离心泵安装尺寸图：

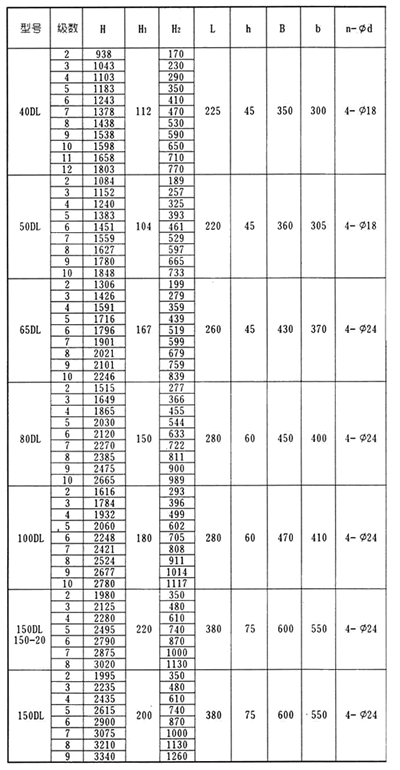

DL系列立式多级离心泵安装尺寸表：

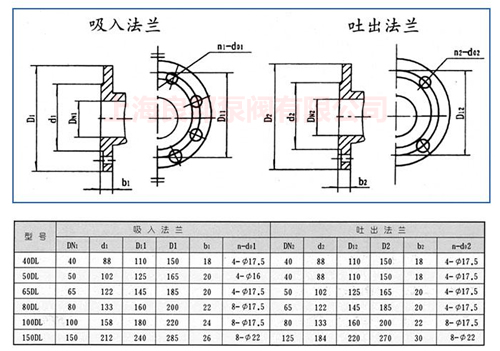

DL系列立式多级离心泵法兰安装尺寸：

故障与排除

故?现象

可能产生的原因

解决方法

水泵不吸水压力表和真空表指针剧烈跳动

1.灌注引水不够

2.管路与仪表联接处漏气

3.吸程过高

1.检查底阀是否漏水.再雇足引水

2.拧紧漏气处

3.降低吸水高度

水泵不吸水真空表表示高度真空

1.底阀没有打开或己堵塞

2.吸水管路阻力太大

3.过滤器堵塞

1.检?底阀

2.更换吸水

3.清理过滤器

压力表有压力但仍不出水

1.出水管阻力太大

2.旋转方向不对

3.出口管阀门未开

4.叶轮堵塞

1.检?或缗短水管

2.检?电机.两相互调

3.打开出口阀

4.清除叶轮内的污物

达不到设计流量

1.有空气吸入

2.由于水位降低.淹没深度不够，

3.叶轮内有异物堵塞

4.转子部分严重磨损

1.检?漏气部位并排除

2.延长吸水管.加深淹深度

3.拆卸并滴除异物

4.更换密封坏

泵消耗功率过大

1.填料压得过紧.并发热

2.流置过大

3.回转体与壳体有碰擦

4.泵轴承磨损

5.泵轴弯曲

1.适当放松

2.关小闸阀开度

3.修整

4.更换轴承

5.更换或校正

泵振动加大

1.叶轮局部有堵塞

2.叶轮破损

3.流量过小

4.泵轴与电动机不同心

5.轴承破损

6.混入空气.发生汽蚀

1.拆卸清除异物

2.更换

3.稍?出口阀

4.定点找正

5.更换

6.改变吸入位.改善吸水管
