水泵产品目录 您的当前位置：首页>>产品中心>>GDL型立式管道多级泵

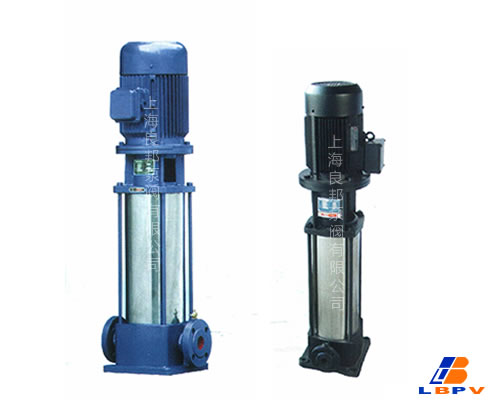

产品名称：GDL型立式管道多级泵
GDL型立式管道多级泵
水泵厂家
  • 产品简介
 水泵公司
GDL型立式管道多级泵
产品概述


GDL型多级管道离心泵是我单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。
性能范围
流量Q：2～160 m3/h 口径DN：25～150mm
扬程H：36～200m 转速N：2900r/min
电机功率：1.1～110kw


产品特点


GDL型立式多级泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。

为了能更好地满足用户的要求，本单位还开发了出水口位于上部的GDLB型，它除拥有GDL、GDLS的一切优点外，更为您更换机械密封等易损件提供了更加方便，快捷、省力的途径，使本型泵更无忧运行与维护。


产品用途


GDL型泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。
GDLF型泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。


工作条件


a) 本型泵 可输送清水或物理化学性质类似于清水的液体；
b) 温度范围：-15℃~+120℃；
c) 工作压力：最大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
d) 周围环境的温度应低于40℃，相对湿度不超过95%；
e) 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。


型号意义


例如：80GDL36-12X5
80-进出口直径（mm）
GDL- 立式多级管道离心泵
12-单级扬程（m）
36-设计点名义流量（m3/h)


性能参数

型号
流量(m 3 /h)
扬程(m)
吸程(m)
电机功率(kw)
　25GDL2-12*3
2
36
7.5
1.1
　25GDL2-12*4
2
48
7.5
1.1
　25GDL2-12*5
2
60
7.5
1.5
　25GDL2-12*6
2
72
7.5
1.5
　25GDL2-12*7
2
84
7.5
2.2
　25GDL2-12*8
2
96
7.5
2.2
　25GDL2-12*9
2
108
7.5
2.2
　25GDL2-12*10
2
120
7.5
3
　25GDL2-12*11
2
132
7.5
3
　25GDL2-12*12
4
144
7.5
3
　25GDL4-11*3
4
33
7.5
1.1
　25GDL4-11*4
4
44
7.5
1.5
　25GDL4-11*5
4
55
7.5
2.2
　25GDL4-11*6
4
66
7.5
2.2
　25GDL4-11*7
4
77
7.5
3
　25GDL4-11*8
4
88
7.5
3
　25GDL4-11*9
4
99
7.5
3
　25GDL4-11*10
4
110
7.5
4
　25GDL4-11*11
4
121
7.5
4
　25GDL4-11*12
4
132
7.5
4
　40GDL6-12*3
6
36
7.5
1.5
　40GDL6-12*4
6
48
7.5
2.2
　40GDL6-12*5
6
60
7.5
2.2
　40GDL6-12*6
6
72
7.5
3
　40GDL6-12*7
6
84
7.5
3
　40GDL6-12*8
6
96
7.5
4
　40GDL6-12*9
6
108
7.5
4
　40GDL6-12*10
6
120
7.5
4
　40GDL6-12*11
6
132
7.5
5.5
　40GDL6-12*12
6
144
7.5
5.5
　50GDL12-15*2
12
30
7
2.2
　50GDL12-15*3
12
45
7
3
　50GDL12-15*4
12
60
7
4
　50GDL12-15*5
12
75
7
5.5
　50GDL12-15*6
12
90
7
5.5
　50GDL12-15*7
12
105
7
7.5
　50GDL12-15*8
12
120
7
7.5
　50GDL12-15*9
12
135
7
11
　50GDL12-15*10
12
150
7
11
　50GDL18-15*2
18
30
7
3
　50GDL18-15*3
18
45
7
4
　50GDL18-15*4
18
60
7
5.5
　50GDL18-15*5
18
75
7
7.5
　50GDL18-15*6
18
90
7
7.5
　50GDL18-15*7
18
105
7
11
　50GDL18-15*8
18
120
7
11
　50GDL18-15*9
18
135
7
15
　50GDL18-15*10
18
150
7
15
　65GDL24-12*2
24
24
6
3
　65GDL24-12*3
24
36
6
4
　65GDL24-12*4
24
48
6
5.5
　65GDL24-12*5
24
60
6
7.5
　65GDL24-12*6
24
72
6
7.5
　65GDL24-12*7
24
84
6
11
　65GDL24-12*8
24
96
6
11
　65GDL24-12*9
24
108
6
15
　65GDL24-12*10
24
120
6
15
　80GDL36-12*2
36
24
5.5
4
　80GDL36-12*3
36
36
5.5
5.5
　80GDL36-12*4
36
48
5.5
7.5
　80GDL36-12*5
36
60
5.5
11
　80GDL36-12*6
36
72
5.5
11
　80GDL36-12*7
36
84
5.5
15
　80GDL36-12*8
36
96
5.5
15
　80GDL36-12*9
36
108
5.5
18.5
　80GDL36-12*10
36
120
5.5
18.5
　80GDL54-14*2
54
28
5
7.5
　80GDL54-14*3
54
42
5
11
　80GDL54-14*4
54
56
5
15
　80GDL54-14*5
54
70
5
18.5
　80GDL54-14*6
54
894
5
18.5
　80GDL54-14*7
54
98
5
22
　100GDL72-14*2
72
28
4.5
11
　100GDL72-14*3
72
42
4.5
15
　100GDL72-14*4
72
56
4.5
18.5
　100GDL72-14*5
72
70
4.5
22
　100GDL72-14*6
72
74
4.5
30
　100GDL72-14*7
72
98
4.5
30
