产品名称：DBY型电动隔膜泵

产品简介
结构图
安装尺寸
注意事项
性能参数

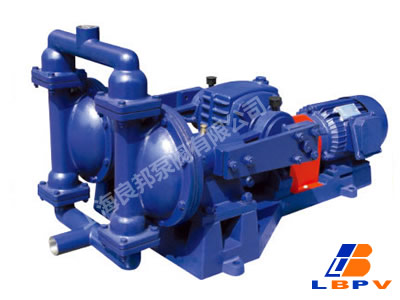

DBY型电动隔膜泵

产品概述

DBY型电动隔膜泵由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

产品特点

DBY系列电动隔膜泵具有下列特点：

一、不需灌引水，自吸能力达7米以上。

二、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

三、由于隔膜泵将被输送介质和传动机械分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。

四、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢，电机分为普通式和防爆式两种

产品用途

⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、有机溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。

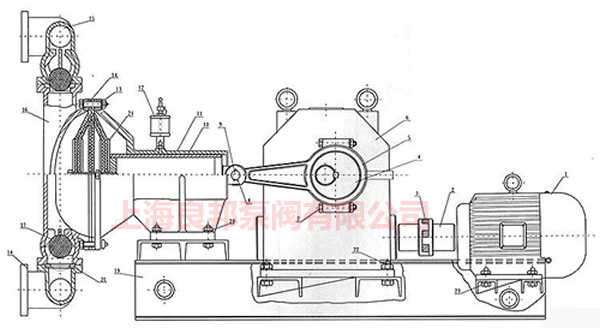

主要零件名称及材质

编号	名称	材质	数量
1	电机		1
2	联轴器	HT200	2
3	六角弹性块	氯丁橡胶	1
4	偏心轮	HT250	2
5	连杆	ZG	2
6	减速箱		1
7	螺栓	Q235-A	4
8	开口销	Q235-A	2
9	活塞销	A3	2
10	活塞	无缝管两端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡胶氯丁橡胶	4
15	出水管	铝合金	1
		铸铁
		不锈钢
		衬胶
16	泵体	铝合金	2
		铸铁
		不锈钢
		衬胶
17	阀球	不锈钢	4
18	进水管	铝合金	1
		铸铁
		不锈钢
		衬胶
19	底座	HT200 槽钢	1
20	螺栓	Q235-A	8
21	阀口座	氯丁橡胶丁晴橡胶	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	压板	A3	4

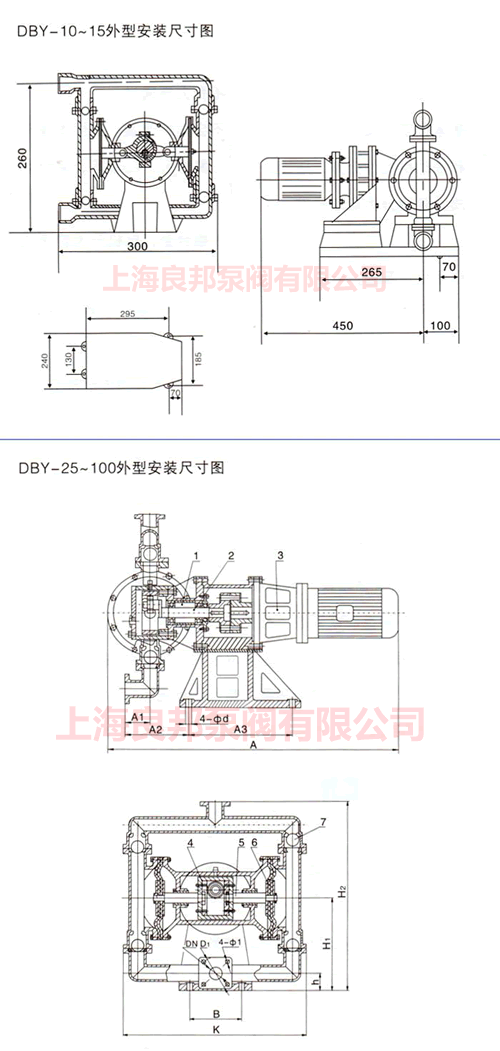

型号 A A1 A2 A3 B K DN D1 Φ1 Φd h H1 H2

DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620

DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620

DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820

DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820

DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980

DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980

正确选用隔膜泵

本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
1.丁晴隔膜；主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶，专用于食品饮料的输送。

注意事项

1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。

型号	流量 (m³/h)	吸程 (m)	扬程 (m)	转速 (r/min)	电机功率（kw）	使用温度		泵进出口尺寸	重量 (kg)
型号	流量 (m³/h)	吸程 (m)	扬程 (m)	转速 (r/min)	电机功率（kw）	铸铁	不锈钢	泵进出口尺寸	重量 (kg)
DBY-10	0.5	3	30	1450	0.55	90	150	3/8 丝扣	50
DBY-15	0.75	3	30	1450	0.55	90	150	1/2丝扣	50
DBY-25	3.5	4	30	1450	0.55	90	150	1 丝扣	170
DBY-40	4.5	4	30	1450	2.2	90	150	1/2丝扣	180
DBY-50	6.5	4.5	30	1450	4	90	150	50mm法兰	400
DBY-65	8	4.5	30	1450	4	90	150	65mm法兰	400
DBY-80	16	5	30	1450	5.5	90	150	80mm法兰	610
DBY-100	20	5	30	1450	5.5	90	150	100mm法兰	610
