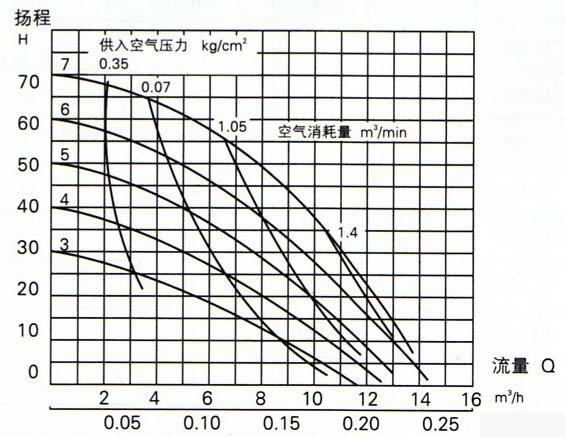

性能曲线图
注意事项

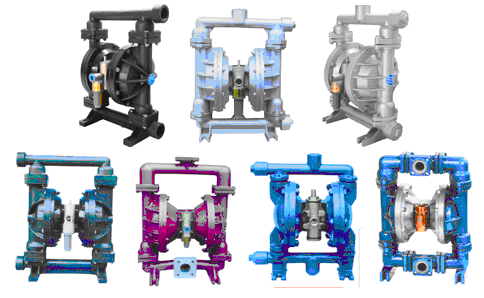

QBY型气动隔膜泵

产品概述

QBY气动隔膜泵对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。

QBY系列气动隔膜泵，采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m,流量0.8-40 m3/h无级可调

产品特点

1、无轴封、无泄漏、流道宽敞,所以输送含颗粒，高粘度(粘度可达1万厘泊)，易挥发和腐蚀性介质时，不会造成环境污染和危害人身安全。
2、无旋转部件，通过性能好，允许通过最大颗粒直径达10mm。液体无剪切流动，泵自身部件磨损小。对输送物损伤小，可输送污泥和生命体如小鱼苗之类。
3、不需灌引水，自吸能力强，吸程高达7m，长时间干呼吸，对泵不损坏。一旦超负荷，泵便会自动停机，负荷恢复正常时，能自动启动运行，具有自我保护功能（电动泵无此功能）。
4、气动泵扬程达50m，电动泵达30m，出口压力最大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节，气压调节在1-7kgf/cm2之间。电动泵无此功能，进口需装调节阀控制。
5、气动泵可以浸没在介质中工作，无电源通过，安全可靠(电动泵无此性能)。
6、气动泵不需电源，更适合易燃、易爆场合的介质输送

性能参数

型号	流量 (m3/h)	扬程（m）	出口压力（kgf/cm2）	吸程（m）	最大允许通过颗粒直径（mm）	最大供气压力 kgf/cm2	最大空气消耗量（m3/min)
QBY-10	0-0.8	0-50	6	5	1	7	0.3
QBY-15	0-1	0-50	6	5	1	7	0.3
QBY-25	0-2.4	0-50	6	7	2.5	7	0.6
QBY-40	0-8	0-50	6	7	4.5	7	0.6
QBY-50	0-12	0-50	6	7	8	7	0.9
QBY-65	0-16	0-50	6	7	8	7	0.9
QBY-80	0-24	0-50	6	7	10	7	1.5
QBY-100	0-30	0-50	6	7	10	7	1.5

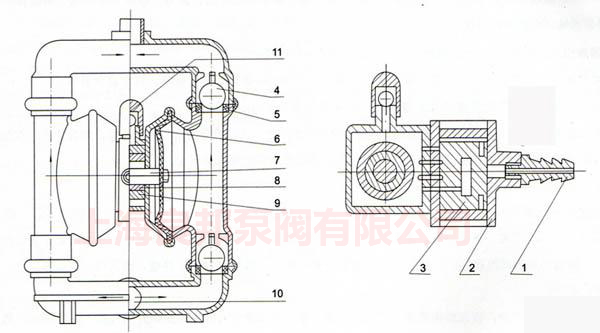

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

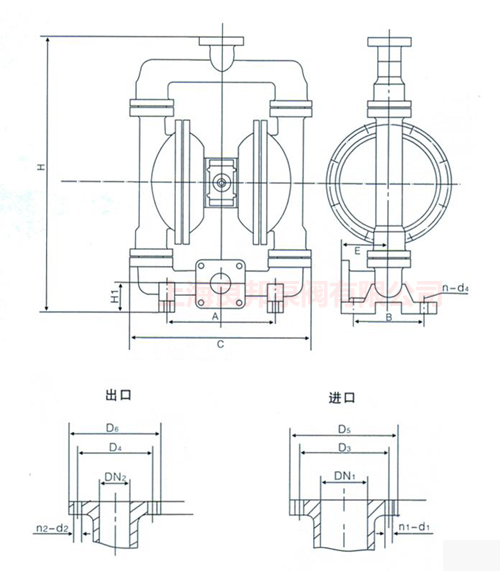

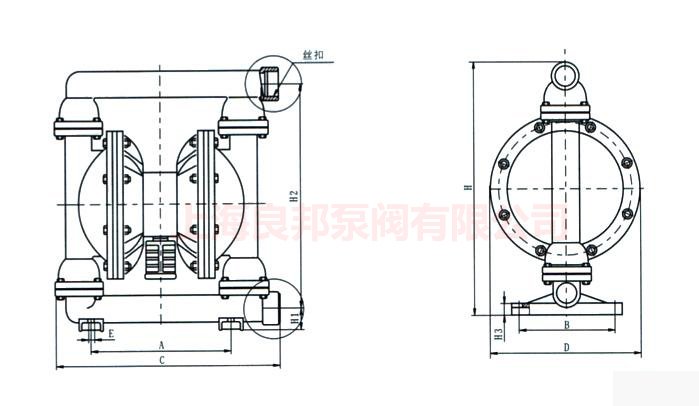

型号 A B C D E H1 H2 H3 G 丝扣备注

QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料

QBY-15 120 58 210 140 10 40 255 12 270 1/2”

QBY-10 120 0 210 140 12 30 220 10 240 3/8” 铸铁、不锈钢、铝合金

QBY-15 120 0 210 140 12 30 220 10 240 1/2”

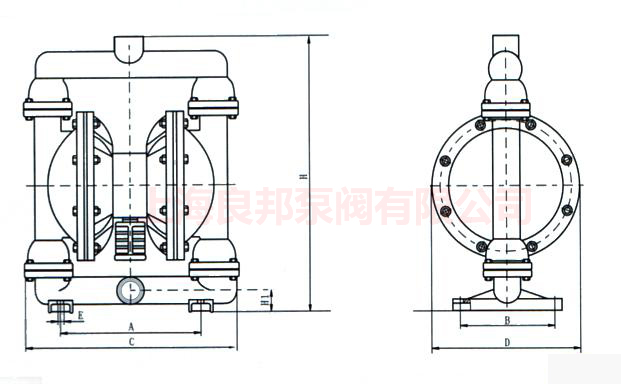

型号 A B C D E H1 H 丝扣备注

QBY-10 160 0 200 160 10 40 260 3/8”
铸铁、不锈钢、铝合金

QBY-15 160 0 200 160 10 40 260 1/2”

QBY-20 180 155 300 200 10 40 400 3/4”

QBY-25 210 160 320 230 12 50 470 1”

QBY-40 210 160 320 230 12 50 470 1¹/₂”

型号 A B D5 D6 C H H1 DN1 DN2 n-d1 n-d2 D3 D4 E n-d4 进气口
外径备注

QBY-25 215 150 100 100 380 530 70 25 25 4-Φ11 4-Φ11 75 75 55 4-Φ10 10 工氟
程塑
塑料料，

QBY-40 215 150 130 120 380 530 70 40 32 4-Φ13.5 4-Φ13.5 100 90 55 4-Φ10 10

QBY-25A 220 160 110 110 370 575 68 25 25 4-Φ11 4-Φ11 75 75 80 4-Φ12 10 铸
铁
、
不
锈
钢
、
铝
合
金

QBY-40A 220 160 130 120 370 575 68 40 32 4-Φ13.5 4-Φ13.5 100 90 80 4-Φ12 10

QBY-50 340 240 140 140 550 800 65 50 50 4-Φ13.5 4-Φ13.5 110 110 145 4-Φ17.5 12

QBY-65 340 240 160 160 550 800 70 65 65 4-Φ13.5 4-Φ13.5 130 130 145 4-Φ17.5 12

QBY-80 340 240 190 190 580 950 100 80 80 4-Φ17.5 4-Φ17.5 150 150 130 4-Φ17.5 14

QBY-100 340 240 210 190 580 950 100 100 80 4-Φ17.5 4-Φ17.5 170 170 130 4-Φ17.5 14

QBY型气动隔膜泵使用注意事项

1.本泵振动极其轻微，一般情况可不装底脚螺栓。

2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。

3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。

更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
