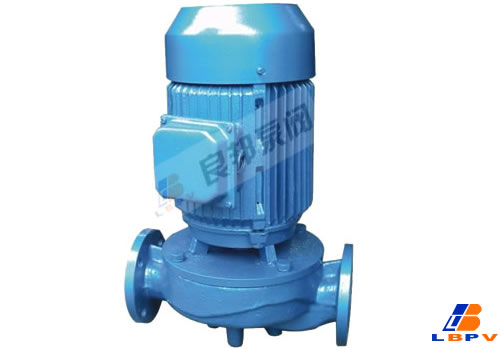

SG型管道离心泵

产品概述

SG型管道离心泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。由于采用机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。

产品用途

1.　SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷暖水循环加压。使用温度80℃以下。
2.　SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
3.　SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度100℃以下。
4.　SGB系列防爆管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5.　SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。

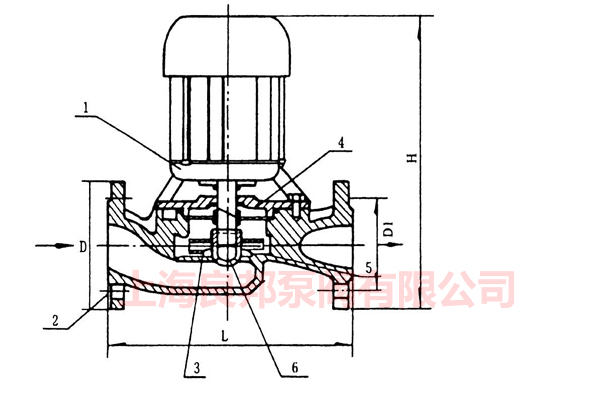

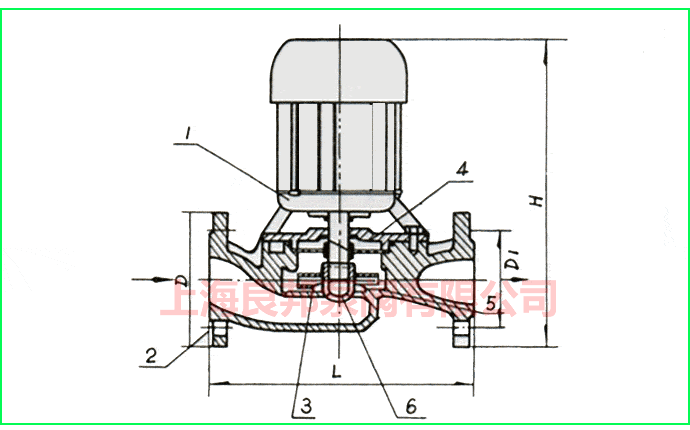

1 电机 2 泵体 3 叶轮 4 机械密封 5 垫圈 6 螺母

上海良邦SG管道离心泵安装

装配与拆卸
1.把所有待装的零部件擦洗干净。
2.在电机主轴上装机械密封，在机械密封动、静环配合的表面，加少量洁净的透平油或20号机油。
3.装叶轮，用叶轮螺母紧固。
4.装"0"型圈，把泵体与电机端盖用螺栓紧词。注意使叶轮前盖板与泵体间隙为2十0.5毫米，叶轮进口外圈与泵体保证一定的运转间隙。
5.拆卸顺序与此相反。
安装与使用
1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好，即完成按装。为了使用与维修方便，在泵的进、出口管路上均应按装一只调节阀。
2.打开进口调节阀，使水进入泵中，以保持密封腔内充满液体（否则会研损密封），关闭出口阀。
3.接通电源，点动确定正确转向。
4.转向确定后，使泵启动、运转。
5.调节出口阀开度，使泵在设计点附近运行，据泵的额定流量和扬程附近。〔为此，最好在出口法兰附近装一只压力表）。注意:本泵严禁缺水运转，以免损坏密封件。

故障排除

故障	原因	排除方法
1.水泵不出水	注入水泵的水不够,旋转方向不对，叶轮流道堵塞。	再往水泵内注水，输通叶轮流道,调正旋转方向。
2.水泵流量不足	水泵部分淤塞，转数太低,总扬程高于泵额定值，叶轮损坏。	清洗水泵及管子,更换叶轮，增加水泵轴转数,调节出口阀。
3.出口压力不足	液体中有空气，转速太低,叶轮损坏,出口阀开度过大。	排除液体中空气,增加泵转速，更换叶轮,调小出口阀。
4.泵消耗功率过大(电机发热）	机械缺陷如运转间隙过小，电机轴弯,螺栓松动等,泵在太大的流量下工作即泵在远低于额定扬程下工作。	检?机械部分及时调整处理,调正出口阀使泵在额定流量和扬程附近工作。
5.水泵振动	管道系统支撑不好,叶轮部分堵塞造成不平衡，产生气蚀，液体中有空气。	检?泵支撑部门,拧紧螺母，输通叶轮使其平衡，排除交气。
6.水泵漏水	机械密封损坏，0型圈损坏，泵体漏水。	更换机械密封及0型圈,焊接泵体漏水处。
7.水泵噌音过重	轴承过热缺油，水泵负荷过重。	轴承处加油，按4排除。

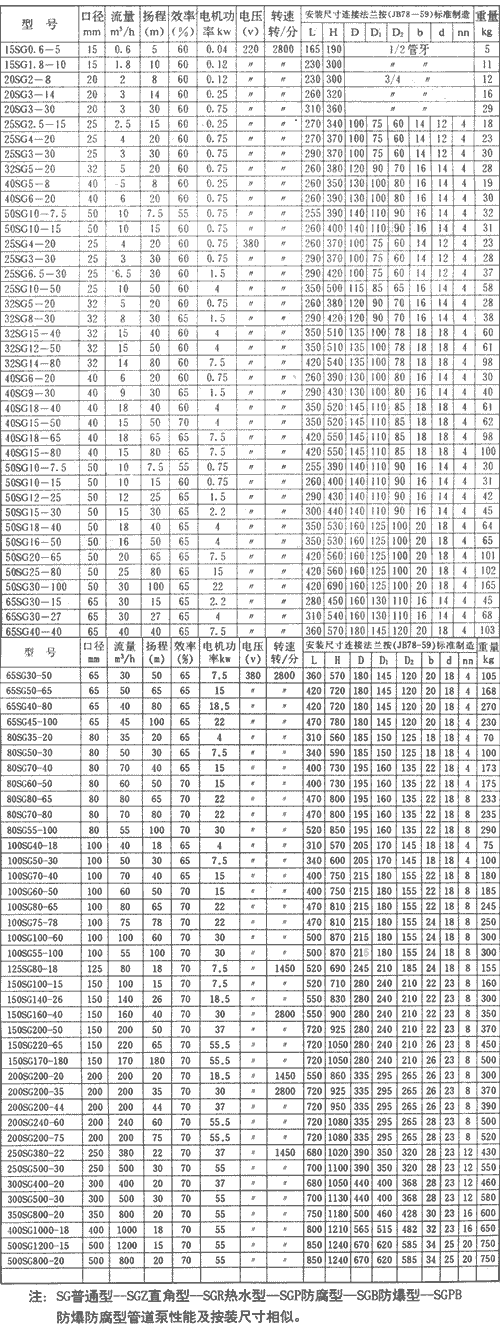

SG 系列管道泵性能参数

　　　　　　　

1 15SG0.6-5 15 0.6 5 0.04 220 2800

2 15SG1.8-10 15 1.8 10 0.12 220 2800

3 20SG2-8 20 2 8 0.12 220 2800

4 20SG3-14 20 3 14 0.25 220 2800

5 20SG3-30 20 3 30 0.75 220 2800

6 25SG2.5-15 25 2.5 15 0.25 220 2800

7 25SG4-20 25 4 20 0.75 220 2800

8 25SG3-30 25 3 30 0.75 220 2800

9 32SG5-20 32 5 20 0.75 220 2800

10 40SG5-8 40 5 8 0.25 220 2800

11 40SG6-20 40 6 20 0.75 220 2800

12 50SG10-7.5 50 10 7.5 0.75 220 2800

13 50SG10-15 50 10 15 0.75 220 2800

14 25SG4-20 25 4 20 0.75 380 2800

15 25SG3-30 25 3 30 0.75 380 2800

16 25SG6.5-30 25 6.5 30 1.5 380 2800

17 25SG10-50 25 10 50 4 380 2800

18 32SG5-20 32 5 20 0.75 380 2800

19 32SG8-30 32 8 30 1.5 380 2800

20 32SG15-40 32 15 40 4 380 2800

21 32SG12-50 32 12 50 4 380 2800

22 32SG14-80 32 14 80 7.5 380 2800

23 40SG6-20 40 6 20 0.75 380 2800

24 40SG9-30 40 9 30 1.5 380 2800

25 40SG18-40 40 18 40 4 380 2800

26 40SG15-50 40 15 50 4 380 2800

27 40SG18-65 40 18 65 7.5 380 2800

28 40SG15-80 40 15 80 7.5 380 2800

29 50SG10-7.5 50 10 7.5 0.75 380 2800

30 50SG10-15 50 10 15 0.75 380 2800

31 50SG12-25 50 12 25 1.5 380 2800

32 50SG15-30 50 15 30 2.2 380 2800

33 50SG18-40 50 18 40 4 380 2800

34 50SG16-50 50 16 50 4 380 2800

35 50SG20-65 50 20 65 7.5 380 2800

36 50SG25-80 50 25 80 15 380 2800

37 50SG30-100 50 30 100 22 380 2800

38 65SG30-15 65 30 15 2.2 380 2800

39 65SG30-27 65 30 27 4 380 2800
