产品名称：MP型磁力驱动循环泵

产品简介
安装尺寸

MP磁力驱动循环泵

产品概述

MP磁力驱动循环泵运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合，无需配以传统机械轴封，因而是完全密封的。电动机转动扭力是通过主动磁及从动磁的引力带动叶片工作运转。现今惯用的磁力驱动泵极大的缺点是在缺液情况下绝对严禁运转否则整机将毁坏，给使用者增添不必要的麻烦和烦恼。上海良邦的磁力驱动泵则不必为此担心。它采选了一种特别设计的特配方陶瓷作轴承，具有极强的耐磨性和抗腐蚀性，使其先进性能和质量安全得以绝对的保证。　　磁力驱动循环泵概用无轴封设计，完全避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷，是工业设备上最理想的液体输送泵。　

结构说明

部件
1、固定螺丝及垫圈
2、泵壳
3、泵轴
4、叶轮
5、被动磁铁
6、密封圈
7、隔离套
8、主动磁铁
9、电机

材料
不锈钢
增强聚丙烯
氧化铝陶瓷
增强聚丙烯
锶铁氧体
氟橡胶
增强聚丙烯
锶铁氧体

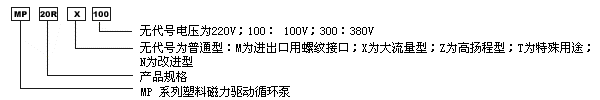

型号意义

性能参数表

型号	软管接口式		螺纹接口式		最大流量 (L/min）	最高扬程(m）	标准输出量		比重	马达
型号	入口(mm）	出口(mm)	出入口(inch)	活管(mm)	50Hz/60Hz	50Hz/60Hz	流量(L/min）50Hz/60Hz	扬程(m) 50Hz/60Hz		输出(w) 50Hz/60Hz	相
MP-6R	14	14	-	-	8/9	1/1.4	2.8/5	0.8	<1.2	3	1
MP-6RZ	14	14	-	-	5.5/6	2.1/2.7	3.2/4.5	0.8	<1.1	3	1
MP-10R	14	14	-	-	11/12	1.5/2.1	5/8	1	<1.1	6	1
MP-10RN	14	14	-	-	11/12	1.5/2.1	5/8	1	<1.1	6	1
MP-15R	16	16	-	-	16/19	2.7/3.4	8/12	1.5	<1.3	10	1
MP-15RN	16	16	-	-	16/19	2.7/3.4	8/12	1.5	<1.3	10	1
MP-15RM	-	-	3/4	13	16/19	2.4/3.4	8/12	1.5	<1.3	10	1
MP-20R	18	18	-	-	27/32	3.1/4.3	17/22	2	<1.2	20	1
MP-20RM	-	-	3/4	16	27/32	3.1/4.3	17/22	2	<1.2	20	1
MP-20RX	26	26	-	-	46/52	1.8/2.5	30/40	1	<1.3	20	1
MP-20RXM	-	-	1	20	46/52	1.8/2.5	30/40	1	<1.3	20	1
MP-2RZ	18	18	-	-	10/11	4.6/6.9	7/10	4	<1.1	20	1
MP-20RZM	-	-	3/4	13	10/11	4.6/6.9	7/10	4	<1.1	20	1
MP-30R	20	20	-	-	33/38	3.8/5.4	16/25	2.5	<1.3	45	1
MP-30RM	-	-	3/4	16	33/38	3.8/5.4	16/25	2.5	<1.3	45	1
MP-30RX	26	26	-	-	62/72	2.9/4.1	32/46	2	<1.1	45	1
MP-30RXM	-	-	1	20	62/72	2.9/4.1	32/46	2	<1.1	45	1
MP-30RZ	18	18	-	-	15/17	8/11	10/14	6	<1.1	45	1
MP-30RZM	-	-	3/4	13	15/17	8/11	10/14	6	<1.1	45	1
MP-40R	20	20	-	-	45/52	4.6/6.5	22/34	4	<1.1	65	1
MP-40RM	-	-	3/4	16	45/52	4.6/6.5	22/34	4	<1.1	65	1
MP-40RX	26	26	-	-	75/85	3.3/4.7	47/65	2	<1.1	65	1
MP-40RXM	-	-	1	20	75/85	3.3/4.7	47/65	2	<1.1	65	1
MP-55R	26	26	-	-	60/70	5.6/8.2	30/45	4	<1.2	90	1or3
MP-55RM	-	-	1	20	60/70	5.6/8.2	30/45	4	<1.2	90	1or3
MP-55RZ	26	26	-	-	25/28	10/14	15/22	8	<1.1	90	1or3
MP-55RZM	-	-	1	20	25/28	10/14	15/22	8	<1.1	90	1or3
MP-70R	26	26	-	-	86/97	6.7/9.7	50/72	4	<1.1	150/180	1or3
MP-70RM	-	-	1	20	86/97	6.7/9.7	50/72	4	<1.1	150/180	1or3
MP-100R	26	26	-	-	120/130	8.6/11.6	60/70	7/9	<1.3	250/265	1or3
MP-100RM	-	-	1	20	120/130	8.6/11.6	60/70	7/9	<1.3	250/265	1or3
MP-100RX	-	-	11/4	32	170	9.0	100	5.0	<1.3	250	1or3
MP-120R	-	-	11/2	36	220	10.5	140	6.0	<1.3	370	1or3
MP-120RT	-	-	21/4	48	220	10.5	140	6.0	<1.3	370	1or3
MPH-400CV5-D	-	-	11/2	36	260	12.5	150	8.5	<1.3	370	3
MPH-401CV5-D	-	-	11/2	36	330	18	200	12	<1.3	750	3
MPH-422CV5-D	-	-	2	11/2	300	21	200	18.5	<1.3	1500	1or3
MPH-423CV5-D	-	-	2	11/2	360	22	300	20.5	<1.3	2200	1or3

MP系列磁力驱动循环泵安装尺寸：

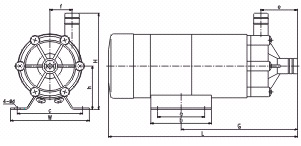

型　　号	a	b	c	d	e	f	G	h	H	W	L
MP-15R	49	63	68	6	38	23	121	45	100	82	196.5
MP-15RN	49	63	68	6	39.5	24.5	117.5	46	100	82	180
MP-20R	30	50	68	5.5	38.5	28.5	131.5	56	116	85	209
MP-20RZ	30	50	68	5.5	40	40	134	56	126	85	212
MP-20RM	30	50	68	5.5	34	28.5	127	56	117	85	204.5
MP-30R	40	64	100	9	48	30	166.5	60	130	120	249.5
MP-30RZ	40	64	100	9	40	40	151	60	130	120	234
MP-30RM	40	64	100	9	48	30	166.5	60	130	120	249.5

型号	a	b	c	d	e	f	G	h	H	W	L
MP-20RX	30	50	68	5.5	46.5	-	143	56	130	85	220.5
MP-30RX	40	64	100	9	48	-	169.5	60	138	120	252.5
MP-40RX	40	64	100	9	48	-	170.5	60	138	120	277

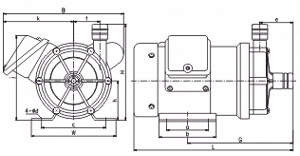

型　　号	a	b	c	d	e	f	G	h	H	W	L	B	J	K
MP-40R	40	64	100	9	48	30	167.5	60	130	120	274	-	118	60
MP-40RM	40	64	100	9	48	30	167.5	60	130	120	274	-	118	60
MP-55R	40	64	100	9	56.5	43	198.5	65.5	161	120	275	-	140	54
MP-55RZ	40	64	100	9	56.5	43	198.5	65.5	161	120	275	-	140	54
MP-70R	70	96	108	9.5	55.75	44	177	66	161	142	267	202	142	118
MP-70RM	70	96	108	9.5	52.75	44	174	66	156	142	264	202	142	118
MP-100R	70	100	110	9	66	44	195.5	74	174	156	322	202	150	118
MP-100RM	70	100	110	9	66	44	195.5	74	174	156	322	202	150	118
MP-100RX	70	100	110	9	63	40	196.5	74	174	156	323	205	167	124
MP-120R	98	130	110	12	80	51	184.5	93	208	140	359	216	187	123

型号	a	b	c	e	f	G	h	H	W	L	J	K
MPH-400	98	130	110	80	51	188	94	209	140	384	183	128
MPH-401	130	175	130	98	57.5	244	114	247	160	475	208	137
