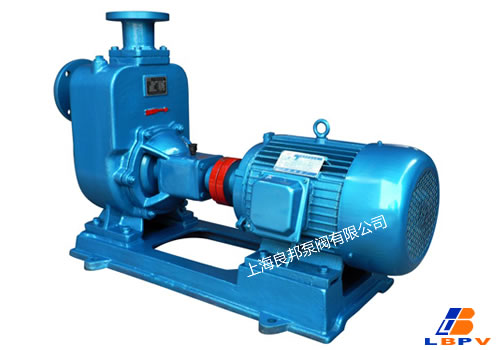

ZW型自吸式排污泵
产品概述


ZW型自吸式无堵塞排污泵集自吸和无堵塞排污于一身,即可象一般清水自吸泵那样不需按底阀,不需引灌水,又可抽吸含有大颗粒固体块,纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,完全减轻工人的劳动强度,而且使用、移动、安装方便、极少维修、性能稳定。材质分为铸钢、铸铁、不锈钢(参照IH型泵的材质表)


产品特点


ZW型自吸式排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。


产品用途


可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。


型号意义


例如:100ZW80-20PB
100-进口直径(mm )
ZW-自吸式无堵塞排污泵
80-额定流量(m3/h)
20-额定扬程(m)
P-材质为不锈钢(304、305、306、307、316、316L)
B-配防爆电机


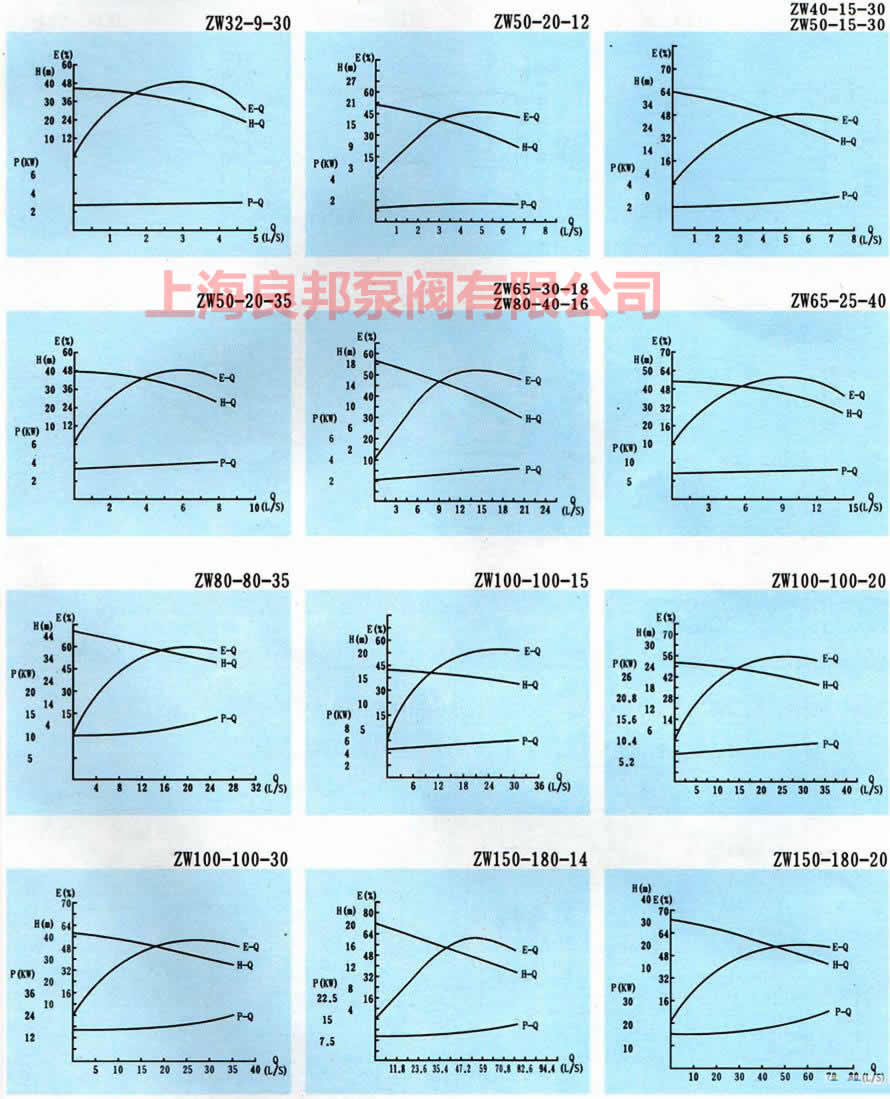

性能参数

(m3/h)
(min/5m)
kg
型  号
流 量
扬 程
功 率
转 速
效 率
汽蚀余量
自吸高度
自吸时间
重量
ZW25-8-15
8
15
1.5
2900
45
2.0
5.5
3
100
ZW32-5-20
5
20
2.2
2900
45
2.5
5.5
3
100
ZW32-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
ZW32-9-30
9
30
3
2900
48
2.5
5.5
3
120
ZW40-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
ZW40-20-15
20
15
2.2
2900
45
2.5
5.5
3
100
ZW40-15-30
15
30
3
2900
48
2.5
5.5
3
120
ZW50-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
ZW50-20-12
20
12
2.2
2900
45
2.5
5.5
3
100
ZW50-15-30
15
30
3
2900
48
2.5
5.5
3
120
ZW50-20-35
20
35
5.5
2900
48
2.5
5.5
3
150
ZW65-30-18
30
18
4
1450
45
2.5
5.5
3
200
ZW65-25-30
25
30
5.5
2900
50
3.0
5.5
3
20
ZW65-25-40
25
40
7.5
2900
50
3.0
5.5
2
200
ZW65-40-25
40
25
7.5
1450
50
3.0
5.5
2
200
ZW65-65-25
65
25
11
2900
52
3.0
5.5
2
240
ZW80-40-16
40
16
4
1450
50
3.0
5.0
3
240
ZW80-40-25
40
25
7.5
1450
50
3.0
5.5
2
200
ZW80-25-40
25
40
7.5
2900
50
3.0
5.5
2
200
ZW80-65-25
65
25
11
2900
52
3.0
5.5
2
240
ZW80-80-35
80
35
15
2900
45
3.0
5.5
2
285
ZW80-80-35
80
35
15
1450
50
3.0
5.5
3
450
ZW80-50-60
50
60
22
2900
55
3.0
5.0
2
340
ZW100-100-15
100
15
7.5
1450
50
4.0
5.5
3
300
ZW100-80-20
80
20
7.5
1450
53
4.0
5.5
3
300
ZW100-100-20
100
20
11
1450
53
4.0
5.5
3
340
ZW100-100-30
100
30
22
1450
53
4.0
5.5
3
510
ZW125-120-20
120
20
15
1450
55
4.5
5.5
2
500
ZW150-180-14
180
14
15
1450
60
5.0
5.5
2
500
ZW150-180-20
180
20
22
1450
60
5.0
5.0
3.5
570
ZW150-180-30
180
30
37
1450
65
5.0
5.0
3
680
ZW150-180-38
180
38
55
1450
45
5.0
6.0
3
800
ZW200-280-14
280
14
22
1450
65
5.0
5.0
3.5
700
ZW200-280-28
280
28
55
1450
55
4.8
5.2
3
940
ZW250-420-20
420
20
55
1450
61
6.0
4.5
2.5
1150
ZW300-800-14
800
14
55
1450
65
6.0
4.6
2.5
1140

结构及工作原理
      ZW系列自吸式无堵塞排污泵,主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。
      泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动?,泵内的储液在叶轮的作用下,夹带着空气被向上??出.液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

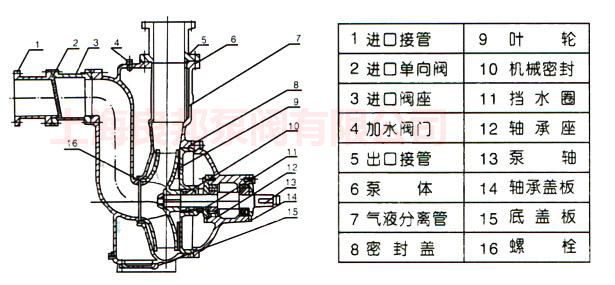

ZW型自吸式无堵塞排污泵(结构图)

起动前的准备与运行

1、检?泵底座、联轴器、轴承座等连接部位的紧固件有否松动?如有松动应固紧。2、用手转动联轴器是否有卡带或异声等现象?
3、打开泵上方的加水阀门.加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水
4、接上电源试转一下,从电机端看,为顺时针转向。(严禁反转)
5、开机工作,观察泵运行是否正常?若有异常现象,应找出原因,加以排除。

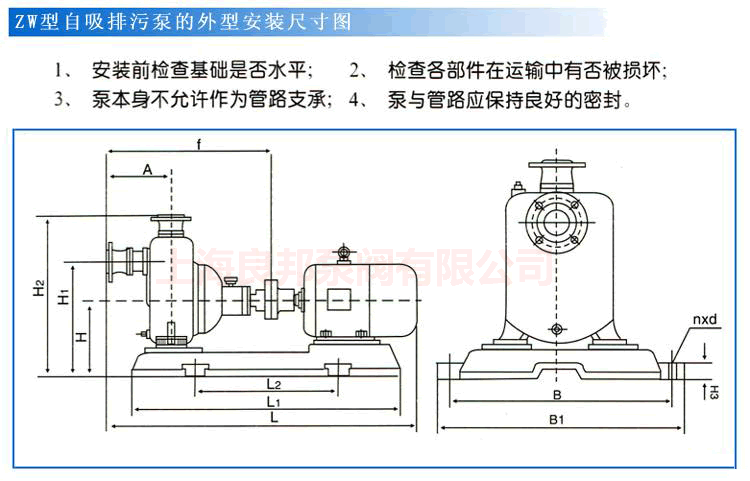

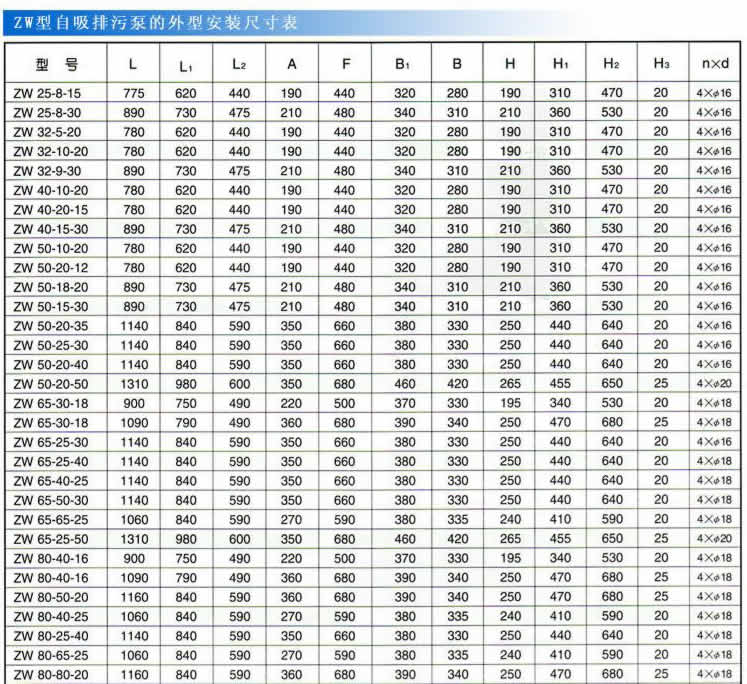

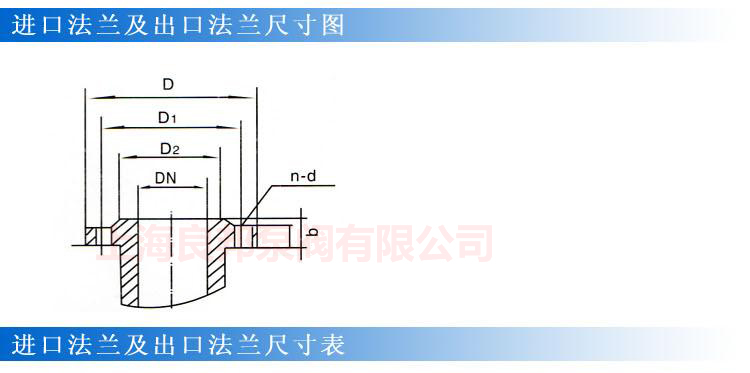

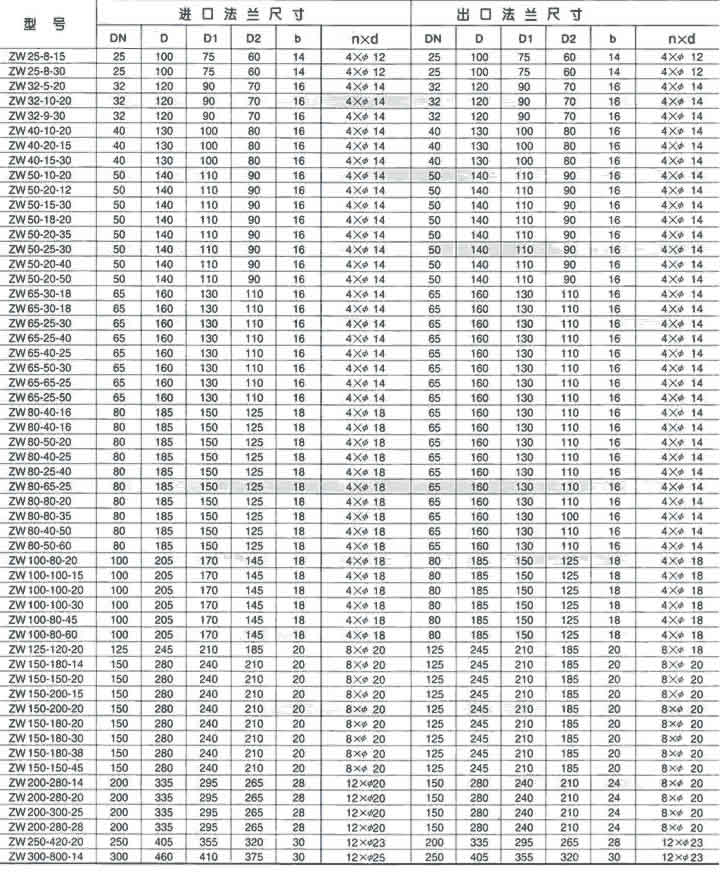

上海良邦ZW型自吸式无堵塞排污泵(安装尺寸)
