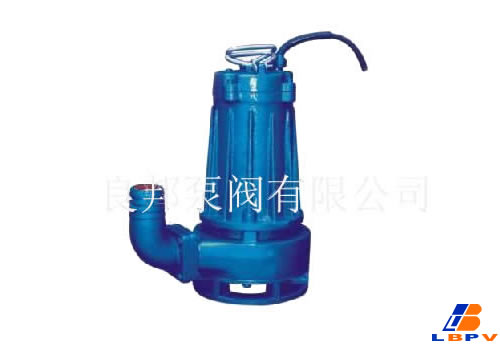

产品名称:WQK带刀装置潜水排污泵
WQK带刀装置潜水排污泵
水泵厂家
  • 产品简介
  • 注意事项
水泵公司
WQK型带切割及带刀装置潜水排污泵



产品特点

WQK系列潜水污水泵具有高效、无堵塞、无缠绕、安装简单、可靠性高和自动控制等特点,在排送含有固体颗粒和长纤维物质的液体方面,具有独特功能。主要用于市政工程、造纸、化工、纺织、印染、建筑、矿山、冶炼、医院、宾馆、城市排水和水处理设备等行业中,含有固体颗粒、纤维污物杂质、废水、污水、粪便等的排放处理。WQK根据用户需要进行水位自动控制,并备有自动保护装置及控制柜。
使用条件:
1、连续使用最高介质温度不超过50℃;
2、被抽送液体的PH值为5-9(不锈钢材质可使用各种腐蚀性介质);
3、水泵工作时,电机部分露出液面不得超过1/2;
4、用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本公司为你提供更为可靠之产品。





型号意义

50  WQK  20  -  15  QG
50    —  排出口径(mm)
WQ  —  潜水污水泵
K      —  开式叶轮
20    —  流量(m3/h)
15    —  扬程(m)
QG   —  带切割装置




性能参数

序号
型  号
流量
(m3/h)
扬程
(m)
功率
(kw)
转速
(r/min)
口径
(mm)
电压
(V)
1
WQK8-22
8
22
1.1
2900
25
380
2
WQK8-12
8
12
0.75
2900
32
380
3
WQK12-15
12
15
1.1
2900
32
380
4
WQK10-12
10
12
1.1
2900
40
380
5
WQK15-15
15
15
1.5
2900
40
380
6
WQK15-30
15
30
2.2
2900
40
380
7
WQK20-7
20
7
0.75
2900
50
380
8
WQK10-10
10
10
0.75
2900
50
380
9
WQK20-15
20
15
1.5
2900
50
380
10
WQK15-25
15
25
2.2
2900
50
380
11
WQK20-20
20
20
2.2
2900
50
380
12
WQK18-30
18
30
3
2900
50
380
13
WQK40-15
40
15
4
2900
50
380
14
WQK25-10
25
10
1.5
2900
65
380
15
WQK25-15
25
15
2.2
2900
65
380
16
WQK37-13
37
13
3
2900
65
380
17
WQK25-30
25
30
4
2900
65
380
18
WQK25-6
25
6
1.1
2900
80
380
19
WQK30-7
30
7
1.5
2900
80
380
20
WQK40-7
40
7
2.2
2900
80
380
21
WQK30-15
30
15
3
2900
80
380
22
WQK40-15
40
15
4
2900
80
380
23
WQK60-20
60
20
5.5
1450
80
380
24
WQK65-25
65
25
7.5
1450
80
380
25
WQK80-20
80
20
7.5
1450
80
380
26
WQK20-50
20
50
5.5
2900
80
380
27
WQK20-60
20
60
7.5
2900
80
380
28
WQK85-10
85
10
4
1450
100
380
29
WQK60-15
60
15
5.5
1450
100
380
30
WQK100-15
100
15
7.5
1450
100
380
31
WQK85-20
85
20
7.5
1450
100
380
32
WQK100-25
100
25
11
1450
100
380
33
WQK80-32
80
32
15
1450
100
380
34
WQK100-30
100
30
15
1450
100
380
35
WQK115-15
115
15
11
1450
125
380
36
WQK130-20
130
20
15
1450
125
380
37
WQK130-10
130
10
7.5
1450
150
380
38
WQK130-15
130
15
11
1450
150
380
39
WQK180-15
180
15
15
1450
150
380

使用注意事项
(1)电泵使用之前,须首先检查电缆有否损坏,搬运和安装水泵时切铁拉扯或损伤电缆以免电缆破裂后漏水造成事故。如电缆硬裂后应立即更换电缆。并用兆欧表检查电泵的绝缘电阻是否正常(绝缘电阻不得小于1兆欧)
(2)认清接地线(地线一般为黄、绿双色或接有接地标志),按规定程序接妥地线。(本厂接地线配有接地标志)。
(3)选用合适的保护器(如漏电保护器,空气开关,断相过流保护器等)切勿用闸刀开关直接连接。
(4)按标准接好电源线,试接电源,检查电泵运转是否正常,并判断转向是否正确,若转向不正确,将三根电源线中的任意二根对换接好即可(注意运转时间不能超过半分钟)。
(5)装好出水接头及出水胶管(或铁管),在电泵提手上结好绳索(绝对不能用电缆代替吊绳的作用),将电泵放入被抽液本中,接通电源,即可使用。
(6)为了确保人身安全,在电泵接电工作期间,严禁在电泵附近安装下水作业(如移动或检查、排除故障等)接触电泵以防万一电泵漏电而发生事故!
(7)严禁电泵整体露出水面长期运行(或短时间运行)电泵的“开”、“停”不宜过分频繁以防电机过热损坏
(8)长期抽送高含砂量的液体对WQK/QG带切割装置排污泵的过流部件磨损较大,推荐使用本厂旋流式污水污物潜水电泵产品。
(9)若发现WQK/QG带切割装置排污泵在运转时,有不转、保护器跳闸、保险丝烧断等不正常现象,应立即切断电源,检查电源保护器接线等是否有问题
若这些外部装置均属正常时,即可能是电泵有故障,此时不应继续使用以免发生事故!

故障原因及解决方法

故障现象

故障原因

解决方法

电泵不运转

电源线未接好

按标准要求接妥电源

电源一相不通电

检查保险丝与电源,接通三相电源

叶轮与底盘卡死

调整底盘使间隙在0.2~0.5mm

之间使手可以轻松地拨动叶轮

电泵烧坏

重新修理电机

保护装置损坏

修理或更换

出水量小或扬程不够

叶轮与底盘间隙过大

将间隙调至正常范围(0.2~.5mm)

叶轮已严重磨损

更换叶轮

电机转速达不到正常转速

更换电机转子或修理电机

电源电压过低

将电压调至额定电压,

换大截面电缆,减小电源引线上的电压降(在电源引线过长的情况下)

电泵反转

对换二根电源接头,使电泵正转

对杂质不能切割或切割效果不好

叶轮与底盘间隙过大

将间隙调至正常范围(0.2~0.5mm)

切割刀刃磨损变纯

更换叶轮与底盘

保护器自动断开或接通后又断开

保护器选用不当或已损坏

重新选用合适的保护器(保护器的?定电浚一定与电泵额定电流相符)

电源电机受潮或漏水使绝缘

电阻过低(低于0.5MΩ)

拆下电机烘干,若机械密封或密封?或电缆密封头损坏引出漏水还应更换损坏的密封零部件

电机定子线?匝间短路

电机重新更换或修理

电机二相运行

检查电源或接头、修复

电源电压过低

将电压恢复到正常值

电泵被杂质卡住

清理杂质

水质粘度过大或含砂^引起电汞过栽运行

降低粘度或含砂量

轴承损坏

更换轴承
