产品名称:S型单级双吸离心泵
S型单级双吸离心泵
水泵厂家
  • 产品简介

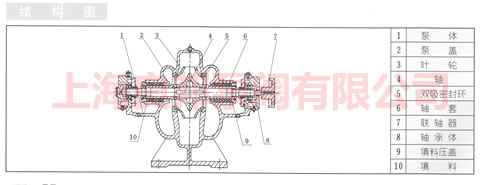

  • 结构图

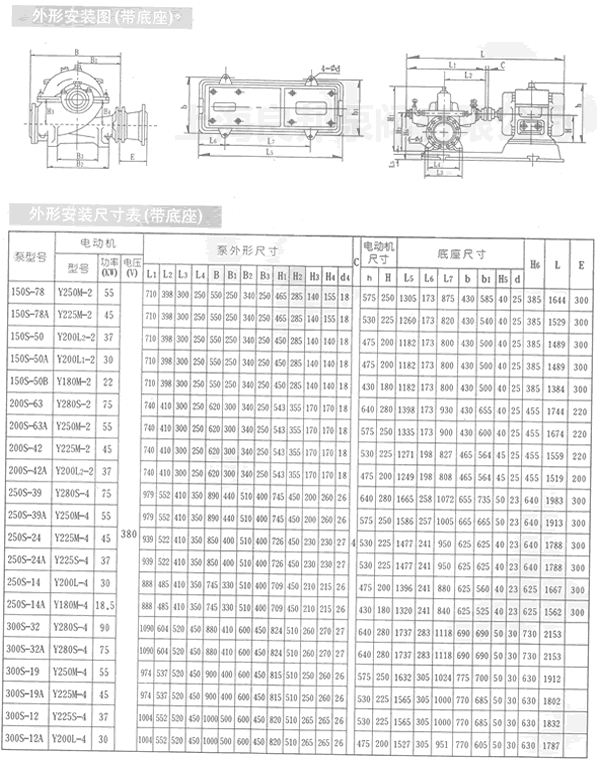

  • 安装尺寸
水泵公司

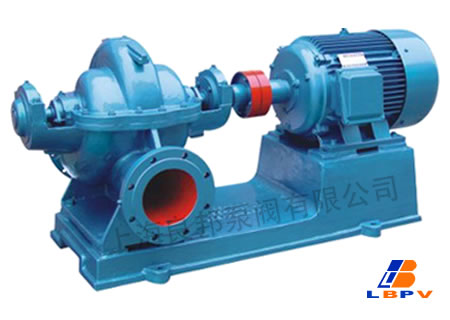

 S单级双吸离心泵
产品概述


S型单级双吸水平中开式离心泵是新型节能卧式中开泵,主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成,其吸入口和排出口均在水泵轴心线下方,检修时,只要将泵盖揭开,即可将全部零件拆下进行维修。供输送清水或物理化学性质类似水的其它液体,根据用户需求,通过改变泵结构及材质可用于输送多泥沙水或各类腐蚀性液体。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。泵的吸入口和吐出口均在水泵的轴心线下方,与轴线垂直成水平方向。维修方便,无须拆卸进、出水管路及电动机,高效节能、应用范围广。


结构说明


本型泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。
经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。
双吸密封环用以减少水泵压水室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。


产品用途

    流     量:80-15000m3/h
    扬     程:19-100m
    转     速:1450-2900r/min
    口     径:Φ10-Φ500
    温度范围:≤0~+80℃
    工作压力:≤1.6MPa

  应用范围:适用于工厂、矿山、城市给水、电站、自来水、农田灌溉和各种水利工程。


型号意义

              300 S 90 A
              300 – 吸入口直径(mm)
              S – 单级双吸离心泵
              90 – 设计扬程(m)
              A – 叶轮经第一次切割
性能参数


型号

流量 Q
( m 3 /h)

扬程 H
(m)

转速 n
(r/min)

功率 (KW)

效率η
(%)

汽蚀余量 (NPSH)r(m)

备注
(老型号)

轴功率

电机功率

100S90

80

90

2950

30.1

37

65

2.5

100S90A

72

75

23

30

64

2.5

150S100

160

100

59.8

75

73

3.5

150S78

160

78

45

55

73.5

3.5

6sh-6

150S78A

144

62

33.8

45

72

3.5

6sh-6 A

150S50

160

50

27.3

37

80

3.9

6sh-9

150S50A

144

40

20.9

30

75

3.9

6sh-9 A

150S50B

133

36

18.6

22

70

3.9

6sh-9B

200S95A

280

95

91.7

110

79.2

5.3

8sh-6A

200S95B

270

75

73.5

90

75

5.3

8sh-6B

200S63

280

63

58.3

75

82.7

5.8

8sh-9

200S63A

270

46

45.1

55

75

5.8

8sh-9 A

200S42

280

42

38.1

45

84.2

6

8sh-13

200S42A

270

36

33.1

37

80

6

8sh-13A

250S65

485

65

1450

109

132

78.6

3

10sh-6

250S65A

468

54

89.4

110

77

3

10sh-6A

250S39

485

39

61.5

75

83.6

3.2

10sh-9

250S39A

468

30.5

49.3

55

79

3.2

10sh-9 A

250S24

485

24

36.9

45

85.8

3.5

10sh-13

250S24A

414

20.3

27.6

37

83

3.5

10sh-13 A

250S14

485

14

21.5

30

85.8

3.8

10sh-19

250S14A

432

11

15.8

18.5

82

3.8

10sh-19A

300S110

790

110

295.7

440

80

4

300S90

790

90

242.8

315

79.6

4

12sh-6

300S90A

756

78

217

280

74

4

12sh-6 A

300S90B

720

67

180

220

73

4

12-sh6B

300S58

790

58

149.9

180

84.2

4.4

12sh-9

300S58A

720

49

118.6

160

81

4.4

12sh-9A

300S58B

684

43

100

132

80

4.4

12sh-9B

300S32

790

32

79.2

110

86.8

4.6

12sh- 13

300S32A

720

26

60.7

75

84

4.6

12sh-13A

300S19

790

19

47

55

86.8

5.2

12sh- 19

300S19A

720

16

39.2

45

80

5.2

12sh-19A

300S12

790

12

30.4

37

84.8

5.5

12sh-28

300S12A

684

10

3.9

30

78

5.5

12sh-28 A

350S125

1260

125

534

710

80.5

5.4

14sh-6

350S125A

1181

112

462

630

78

5.4

14sh-6A

350S125B

1098

96

373

500

77

5.4

14sh-6B

350S75

1260

75

303

355

85.2

5.8

14sh-9

350S75A

1170

65

247

280

84

5.8

14sh-9A

350S75B

1080

55

197

220

82

5.8

14sh-9B

350S44

1260

44

173

220

87.5

6.3

14sh-13

350S44A

1116

36

131

160

84

6.3

14sh-13A

350S26

1260

26

102

132

87.5

6.7

14sh-19

350S26A

1116

21.5

78.8

90

83

6.7

14sh-19A

350S16

1260

16

64.5

75

85.3

7.1

14sh-28

350S16A

1044

13.4

48.8

55

48

7.1

14sh-28A

500S98

2020

95

970

678

800

79.5

4

20sh-6

500S98A

1872

83

540

630

78.5

4

20sh-6A

500S98B

1746

74

452

560

78

4

20sh-6B

500S59

2020

59

391

450

83

4.5

20sh-9

500S59A

1872

49

333

400

75

4.5

20sh-9A

500S59B

1746

40

257

315

74

4.5

20sh-9B

500S35

2020

35

219

280

88

4.8

20sh-13

500S35A

1746

27

151

220

85

4.8

20sh-13A

500S22

2020

22

144.1

185

84

5.2

20sh-19

500S22A

1746

17

101

132

80

5.2

20sh-19A

500S13

2020

13

86.2

110

83

5.7

20sh-28

600S75

3170

75

727

800

89

7.5

24sh-9

600S75A

2880

65

580

630

88

7.5

24sh-9A

600S47

3170

47

465

560

88

7.5

24sh-13

600S32

3170

32

310

400

89

7.5

24sh-19

600S32A

2880

27

238

280

89

7.5

24sh-19A

600S22

3170

22

223

280

85

7.5

24sh-28

600S22A

2880

18.2

168.5

200

84.5

7.5

24sh-28A
800S32 5500 32 730 700 84 32sh-19
800S-32A 5310 29 570 84 32sh-19
