产品名称：SPG屏蔽管道泵

产品简介

SPG型屏蔽式管道泵

产品概述

SPG立式超低噪音无泄漏屏蔽泵
SPG型屏蔽式管道泵，将电机的屏蔽技术应用于流体输送领域，为适应国内市场需求而推出的系列化新产品。
SPG型屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB／T68782—93的规定。具有设计规范，通用化程度高，结构合理，性能稳定，运转低噪音，是替代常规卧式离心泵，立式管道泵的理想产品。
全系列共67个品种，184个规格，其性能范围：流量6.3-1080m3／h，扬程12.5～125m，配用电机功率0.37～160kW，转速1450r／min和2900r／min。

产品特点：
1、泵结构紧凑，机泵一体化，体积小。其立式结构具有安装占地面积小，运行平稳，安装无需调整。
    2、泵进出口设计成规格相同法兰，且位于同一中心线上，可像阀门一样直接安装在管路上，且中心低，便于管道布置，安装特别方便。
    3、泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。
    4、取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄漏的显著特点。
    5、用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音极低。
    6、安装检修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

产品用途

1、SPG型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃，适用于工业和城市给排水，高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合，如地下泵房、空调制冷系统等。
2、SPG型屏蔽式管道泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用，适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
3、SPG型屏蔽式管道泵防腐型供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

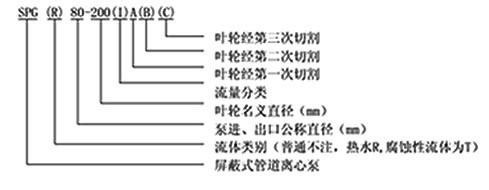

型号意义

性能参数

型号	流量Q		扬程H (m)	效率η (%)	转速n (r/min)	电机功率 (kw)	必需汽蚀余量 (m)	重量 (kg)
型号	(m 3 /h)	(L/s)	扬程H (m)	效率η (%)	转速n (r/min)	电机功率 (kw)	必需汽蚀余量 (m)	重量 (kg)
SPG40-100	6.3	1.75	12.5	54	1450	0.55	3.5	32
SPG40-100A	5.6	1.56	10	52	1450	0.37	3.5	32
SPG40-125	6.3	1.75	20	46	1450	1.1	3.5	34
SPG40-125A	5.6	1.56	16	45	2900	0.75	3.5	33
SPG40-160	6.3	1.75	32	40	2900	2.2	3.5	47
SPG40-160A	5.9	1.64	28	39	2900	1.5	3.5	43
SPG40-160B	5.5	1.53	24	38	2900	1.1	3.5	38
SPG40-200	6.3	1.75	50	33	2900	4.0	3.5	74
SPG40-200A	5.9	1.64	44	31	2900	3.0	3.5	62
SPG40-200B	5.3	1.47	36	29	2900	2.2	3.5	52
SPG40-250	6.3	1.75	80	28	2900	7.5	3.5	105
SPG40-250A	5.9	1.64	70	28	2900	5.5	3.5	98
SPG40-250B	5.5	1.53	60	27	2900	4.0	3.5	77
SPG40-100(I)	12.5	3.47	12.5	62	1450	1.1	3.5	34
SPG40-100(I)A	11	3.05	10	60	1450	0.75	3.5	32
SPG40-125(I)	12.5	3.47	20	58	1450	1.5	3.5	38
SPG40-125(I)A	11	3.05	16	57	1450	1.1	3.5	33
SPG40-160(I)	12.5	3.47	32	52	2900	3.0	3.5	56
SPG40-160(I)A	11.7	3.25	28	51	2900	2.2	3.5	47
SPG40-160(I)B	10.4	2.89	22	50	2900	1.5	3.5	43
SPG40-200(I)	12.5	3.47	50	46	2900	5.5	3.5	85
SPG40-200(I)A	11.7	3.25	44	45	2900	4.0	3.5	75
SPG40-200(I)B	10.6	2.94	36	44	2900	3.0	3.5	63
SPG40-250(I)	12.5	3.47	80	38	2900	11	3.5	145
SPG40-250(I)A	11.6	3.22	70	38	2900	7.5	3.5	95
SPG40-250(I)B	10.8	3.0	60	37	2900	7.5	3.5	94
SPG40-250(I)C	10.0	2.78	52	36	2900	5.5	3.5	88
SPG50-100	12.5	3.47	12.5	62	1450	1.1	3.5	36
SPG50-100A	11	3.05	10	60	1450	0.75	3.5	35
SPG50-125	12.5	3.47	20	58	1450	1.5	3.5	43
SPG50-125A	11	3.05	16	57	1450	1.1	3.5	38
SPG50-160	12.5	3.47	32	52	2900	3.0	3.5	59
SPG50-160A	11.7	3.25	28	51	2900	2.2	3.5	51
SPG50-160B	10.4	2.89	22	50	2900	1.5	3.5	47
SPG50-200	12.5	3.47	50	46	2900	5.5	3.5	101
SPG50-200A	11.7	3.25	44	45	2900	4.0	3.5	80
SPG50-200B	10.6	2.94	36	44	2900	3.0	3.5	68
SPG50-250	12.5	3.47	80	38	2900	11	3.5	160
SPG50-250A	11.6	3.22	70	38	2900	7.5	3.5	115
SPG50-250B	10.8	3.0	60	37	2900	7.5	3.5	114
SPG50-250C	10.0	2.78	52	36	2900	5.5	3.5	108
SPG50-100(I)	25	6.94	12.5	69	1450	1.5	3.8	41
SPG50-100(I)A	22.3	6.19	10	67	1450	1.1	3.8	36
SPG50-125(I)	25	6.94	20	68	1450	3.0	3.8	56
SPG50-125(I)A	22.3	6.49	16	, 66 ,	1450	2.2	3.8	48
SPG50-160(I)	25	6.94	32	63	1450	4.0	3.8	72
SPG50-160(I)A	23.4	6.5	28	62	1450	4.0	3.8	71
SPG50-160(I)B	21.6	6.0	24	58	1450	3.0	3.8	59
SPG50-200(I)	25	6.94	50	58	2900	7.5	3.8	108
SPG50-200(I)A	23.5	6.53	44	57	2900	7.5	3.8	107
SPG50-200(I)B	21.8	6.06	38	55	2900	5.5	3.8	100
SPG50-250(I)	25	6.94	80	50	2900	15.0	3.8	175
SPG50-250(I)A	23.4	6.5	70	50	2900	11.0	3.8	165
SPG50-250(I)B	21.6	6.0	60	48	2900	11.0	3.8	165
SPG50-315(I)	25	6.94	125	40	2900	30.0	3.8	310
SPG50-315(I)A	23.7	6.58	113	40	2900	22.0	3.8	245
SPG50-315(I)B	22.5	6.25	101	39	2900	18.5	3.8	215
SPG50-315(I)C	20.6	5.72	85	38	2900	15.0	3.8	195
SPG65-100	25	6.94	12.5	69	1450	1.2	3.8	46
SPG65-100A	22.3	6.19	10	67	1450	1.1	3.8	41
SPG65-125	25	6.94	20	68	1450	3.0	3.8	58
SPG65-125A	22.3	6.19	16	66	1450	2.2	3.8	49
SPG65-160	25	6.94	32	63	1450	4.0	3.8	75
SPG65-160A	23.4	6.5	28	62	1450	4.0	3.8	75
SPG65-160B	21.6	6.0	24	58	1450	3.0	3.8	63
SPG65-200	25	6.94	50	58	2900	7.5	3.8	107
SPG65-200A	23.5	6.53	44	57	2900	7.5	3.8	107
SPG65-200B	21.8	6.06	38	55	2900	5.5	3.8	100
SPG65-250	25	6.94	80	50	2900	15.0	3.8	180
SPG65-250A	23.4	6.5	70	50	2900	11.0	3.8	170
SPG65-250B	21.6	6.0	60	49	2900	11.0	3.8	170
SPG65-315	25	6.94	125	40	2900	30.	3.8	320
SPG65-315A	23.7	6.58	113	40	2900	22.0	3.8	255
SPG65-315B	22.5	6.25	101	39	2900	18.5	3.8	225
SPG65-315C	20.6	5.72	85	38	2900	15.5	3.8	205
SPG65-100(I)	50	13.9	12.5	73	1450	3.0	4.2	63
SPG65-100(I)A	44.7	12.5	10	72	1450	2.2	4.2	53
SPG65-125(I)	50	13.9	20	72.5	1450	5.5	4.2	99
SPG65-125(I)A	45	12.5	16	71	1450	4.0	4.2	78
SPG65-160(I)	50	13.9	32	71	1450	7.5	4.2	103
SPG65-160(I)A	46.7	13.0	28	70	1450	7.5	4.2	103
SPG65-160(I)B	43.3	12.0	24	69	1450	5.5	4.2	97
SPG65-200(I)	50	13.9	50	67	2900	15.0	4.2	176
SPG65-200(I)A	47	13.1	44	66	2900	11.0	4.2	166
SPG65-200(I)B	43.5	12.1	38	65	2900	7.5	4.2	114
SPG65-250(I)	50	13.9	80	59	2900	22.0	4.2	235
SPG65-250(I)A	46.7	13.0	70	59	2900	18.5	4.2	205
SPG65-250(I)B	43.3	12.0	60	58	2900	15.0	4.2	180
SPG65-315(I)	50	13.9	125	54	2900	34.0	4.2	350
SPG65-315(I)A	46.5	12.9	110	54	2900	30.0	4.2	355
SPG65-315(I)B	44.5	12.4	100	53	2900	30.0	4.2	335
SPG65-315(I)C	41	11.4	85	51	2900,	22.0	4.2	270
SPG80-100	50	13.9	12.5	73	1450	3.0	4.2	63
SPG80-100A	44.7	12.4	10	72	1450	2.2	4.2	54

, ,

型号流量Q 扬程H
(m) 效率η
(%) 转速n
(r/min) 电机功率
(kw) 必需汽蚀余量
(m) 重量
(kg)

(m 3 /h) (L/s)

SPG80-125
50 13.9 20 72.5 1450 5.5 4.2 99

SPG80-125A
45 12.5 16 71 1450 4.0 4.2 79

SPG80-160
50 13.9 32 71 1450 7.5 4.2 105

SPG80-160A
46.7 13.0 28 70 1450 7.5 4.2 105

SPG80-160B
43.3 12.0 24 69 1450 5.5 4.2 98

SPG80-200
50 13.9 50 67 2900 15.5 4.2 175

SPG80-200A
47 13.1 44 66 2900 11.0 4.2 165

SPG80-200B
43.5 12.1 38 65 2900 7.5 4.2 115

SPG80-250
50 13.9 80 59 2900 22.0 4.2 240

SPG80-250A
46.7 13.0 70 59 2900 18.5 4.2 210

SPG80-250B
43.3 12.0 60 58 2900 15.0 4.2 185

SPG80-315
50 13.9 125 54 2900 37.0 4.2 355

SPG80-315A
46.5 12.9 110 54 2900 30.0 4.2 340

SPG80-315B
44.5 12.4 100 53 2900 30.0 4.2 340

SPG80-315C
41 11.4 85 51 2900 22.0 4.2 275

SPG80-100(I)
100 27.8 12.5 76 1450 5.5 4.2 108

SPG80-100(I)A
89 24.7 10 74 1450 4.0 4.2 87

SPG80-125(I)
100 27.8 20 76 1450 11.0 4.2 163

SPG80-125(I)A
89 24.7 16 74 1450 7.5 4.2 113

SPG80-160(I)
100 27.8 32 76 1450 15.0 4.2 184

SPG80-160(I)A
93.5 26.0 28 74 1450 11.0 4.2 174

SPG80-160(I)B
86.6 24.1 24 72 1450 11.0 4.2 174

SPG80-200(I)
100 27.8 50 74 1450 22.0 4.2 251

SPG80-200(I)A
93.5 26.0 44 73 1450 18.5 5.5 220

SPG80-200(I)B
87 24.2 38 71 1450 15.0 5.5 198

SPG100-100
100 27.8 12.5 76 1450 5.5 5.5 113

SPG100-100A
89 24.7 10 74 1450 4.0 5.5 91

SPG100-125
100 27.8 20 76 1450 11.0 5.5 169

SPG100-125A
89 24.7 16 74 1450 7.5 5.5 118

SPG100-160
100 27.8 32 76 1450 15.0 5.5 191

SPG100-160A
93.5 26.0 28 74 1450 11.0 5.5 181

SPG100-160B
86.6 24.1 24 72 1450 11.0 5.5 181

SPG100-200
100 27.8 50 74 1450 22.0 5.5 245

SPG100-200A
93.5 26.0 44 73 1450 18.5 5.5 215

SPG100-200B
87 27.2 38 71 1450 15.0 5.5 193

SPG125-100
160 44.4 12.5 82 1450 11.0 5.5 180

SPG125-100A
143 39.7 10 77 1450 7.5 5.5 125

SPG125-125
160 44.4 20 80 1450 15.0 5.5 220

SPG125-25A
143 39.7 16 77 1450 11.0 5.5 210

SPG125-160
160 44.4 32 78 1450 22.0 5.5 265

SPG125-160A
150 41.7 28 76 1450 18.5 5.5 230

SPG125-1160B
138 38.3 24 73 1450 15.0 5.5 215

SPG125-200
160 44.4 50 77 1450 37.0 5.5 395

SPG125-200A
150 41.7 44 76 1450 30.0 5.5 380

SPG125-200B
138 38.3 37.5 75 1450 22.0 5.5 320

SPG150-200
200 55.6 12.5 78 1450 15.0 5.0 265

SPG150-200A
179 49.7 10 76 1450 11.0 5.0 244

SPG150-250
200 55.6 20 79 1450 18.5 5.0 300

SPG150-250A
184.4 51.2 17 78 1450 15.0 5.0 262

SPG150-250B
167 46.4 14 76 1450 11.0 5.0 241

SPG150-315
200 55.6 32 78 1450 30.0 5.5 410

SPG150-315A
187 51.9 28 77 1450 22.0 5.5 335

SPG150-315B
173 48.1 24 76 1450 18.5 5.5 315

SPG150-400
200 55.6 50 75 1450 45.0 5.5 490

SPG150-400A
187 51.9 44 74 1450 37.0 5.5 454

SPG150-400B
174 48.3 38 73 1450 30.0 5.5 435

SPG150-400C
160 44.4 32 71 1450 22.0 5.5 365

SPG200-200
200 55.6 12.5 78 1450 15.0 5.0 265

SPG200-200A
179 49.7 10 76 1450 11.0 5.0 244

SPG200-250
200 55.9 20 79 1450 18.5 5.0 305

SPG200-250A
184.4 51.2 17 78 1450 15.0 5.0 267

SPG200-250B
167 46.4 14 76 1450 11.1 5.0 246

SPG200-315
200 55.6 32 78 1450 30.0 5.5 417

SPG200-315A
187 51.9 28 77 1450 22.0 5.5 342

SPG200-315B
173 48.1 24 76 1450 18.5 5.5 322

SPG200-400
200 55.6 50 75 1450 45.0 5.5 498

SPG200-400A
187 51.9 44 74 1450 37.0 5.5 462

SPG200-400B
174 48.3 38 73 1450 30.0 5.5 443

SPG200-400C
160 44.4 32 71 1450 22.0 5.5 373

SPG200-200(I)
400 111.1 12.5 80 1450 22.0 5.5 382

SPG200-200(I)A
358 99.4 10 78 1450 18.5 5.5 364

SPG200-250(I)
400 111.4 20 80 1450 30.0 5.5 475

SPG200-250(I)A
358 99.4 16 78 1450 22.0 5.5 405

SPG200-250(I)B
322 89.4 13 75 1450 18.5 5.5 387

SPG200-315(I)
400 111.4 32 80 1450 55.0 5.5 675

SPG200-315(I)A
374 103.9 28 79 1450 45.0 5.5 560

SPG200-315(I)B
346 96.1 24 78 1450 37.0 5.5 535

SPG200-400(I)
400 111.4 50 81 1450 75.0 5.5 830

SPG200-400(I)A
374 103.9 44 80 1450 75.0 5.5 830

SPG200-400(I)B
346 96.1 30 78 1450 55.0 5.5 685

SPG200-400(I)C
320 88.9 32 76 1450 45.0 5.5 580

SPG300-235
720 200 18 81 970 55.0 6.0 1120

SPG300-235A
657 182.5 15 79 970 45.0 6.0 1030

SPG300-235B
600 167.0 12.5 77 970 37.0 6.0 890

SPG300-300
720 , 200 28 81 970 75.0 6.0 1350

SPG300-300A
666 185 24 80 970 75.0 6.0 1350

SPG300-300B
623 173.1 21 79 970 55.0 6.0 1170

SPG300-380
720 200 44 84 970 132.0 6.0 1900

SPG300-380A
666 185 38 80 970 110.0 6.0 1700

SPG300-380B
614 170.6 32 78 970 90.0 6.0 1530

SPG300-235(I)
1080 300 40 82 970 160.0
6.0
1680

SPG300-235(I)A
965 268.1 32 80 970 132.0 6.0 1440
